Схема автомобиля — Ауди 100

Схема электрооборудования Ауди 100 пригодится в качестве пособия по ремонту автомобиля Audi 100 выпуска с 1982 по 1992 год. Предназначена для работников станций технического обслуживания и ремонтных мастерских. Так же может быть полезным также индивидуальным владельцам автомобилей. Кликните по схеме для увеличения размера.

Генератор, аккумулятор, стартер Ауди 100

А – аккумулятор;
В – стартер
Ауди 100
;
С – генератор;
С1 – регулятор напряжения;
F26 – временной термовыключатель;
F93 – шаговый выключатель давления;
N17 – пусковая форсунка;
Т1а – 1-контактный разъем справа в
отсеке двигателя; Т1b – 1-контактный разъем справа в отсеке двигателя;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
J43 – блокирующий диод устройства впрыска К-Jetronic;
1 – провод «массы» «аккумулятор – кузов»;
6 – провод «массы» «аккумулятор-кузов»

Схема системы зажигания и реле топливного насоса
Ауди 100


G – датчик указателя уровня топлива;
G6 – электрический топливный насос;
G40 – датчик Холла;
J17 – реле топливного насоса;
N – катушка зажигания
Ауди 100
;
N9 – регулятор нагрева двигателя;
N41 – коммутатор зажигания;
О – распределитель зажигания;
Р – наконечник свечи зажигания;
Q – свеча зажигания; S13 – предохранитель на плате реле;
S22 – предохранитель на плате реле;
Т10–10-контактный разъем (голубой) за панелью приборов;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
83 – соединение с «массой» 1 в переднем жгуте проводов справа;
86 – соединение с «массой» 1 в заднем жгуте проводов

Вентилятор радиатора
Ауди 100
— электросхема

F54 – термовыключатель вентилятора;
F87 – термовыключатель вентилятора после остановки двигателя;
J101 – реле второй скорости вентилятора;
J138 – блок управления вентилятором после остановки двигателя;
S5 – предохранитель в блоке;
S15 – предохранитель в блоке; T10d – 10-контактный разъем (желтый) за панелью приборов;
V7 – электродвигатель вентилятора;
82 – соединение с «массой» 1 в переднем жгуте проводов слева;
83 – соединение с «массой» 1 в переднем жгуте проводов справа

Указатели поворотов, аварийная сигнализация, фонари стоп-сигнала автомобиля


Е2 – переключатель указателей поворотов;
Е3 – выключатель аварийной сигнализации;
F – выключатель фонарей сигналов торможения;
J2 – реле аварийной сигнализации
Ауди 100
;
М2 – лампа правого заднего фонаря;
М4 – лампа левого заднего фонаря;
М5 – лампа левого переднего указателя поворотов;
М6 – лампа левого заднего указателя поворотов;
М7 – лампа правого переднего указателя поворотов;
М8 – лампа правого заднего указателя поворотов;
М9 – лампа левого сигнала торможения; М10 – лампа правого сигнала торможения;
S2 – предохранитель в блоке;
S3 – предохранитель на плате реле;
S7 – предохранитель в блоке;
5а – 5-контактный разъем (коричневый) за панелью приборов;
Т10–10-контактный разъем (голубой) за панелью приборов;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов слева;
86 – соединение с «массой» 1 в заднем жгуте проводов;
Т10а – 10-контактный разъем (коричневый) за панелью приборов

Схема выключателя указателей поворотов, габаритных огней и фар


Е4 – выключатель аварийной сигнализации;
L1 – двухнитевая лампа левой фары
Ауди 100
;
L2 – двухнитевая фара правой фары;
S8-S11 – предохранители на плате реле;
T6k – 6-контактный разъем (черный) за
панелью приборов; 82 – соединение с «массой» 1 в переднем жгуте проводов;
6 – провод «массы» «двигатель-генератор»

Фонари заднего хода, освещение панели приборов, моторного отсека Ауди 100


F4 – выключатель фонарей заднего хода
(3221);
F15 – выключатель на коробке передач (1-я
передача в 5-ступенчатой коробке передач);
L28 – лампа освещения прикуривателя;
М16 – лампа левого фонаря заднего хода;
М17 – лампа правого фонаря заднего хода;
S12 – предохранитель в блоке
Ауди 100
;
S14 – предохранитель в блоке;
Т3–3-контактный разъем (коричневый) рядом с электродвигателем стеклоочистителей;
Т5а – 5-контактный разъем (коричневый)
за панелью приборов;
Т6–6-контактный разъем (красный) за панелью приборов;
Т6а – 6-контактный разъем (черный) за панелью приборов;
Т10а – 10-контактный разъем (коричневый) за панелью приборов;
Т10b – 10-контактный разъем (коричневый) за панелью приборов; W6 – плафон освещения вещевого ящика;
Х – лампа освещения номерного знака;
Z20 – терморезистор левого распылителя стеклоомывателя;
Z21 – терморезистор правого распылителя стеклоомывателя;
81 – соединение с «массой» 1 в жгуте проводов панели приборов;
83 – соединение с «массой» 1 в переднем жгуте проводов справа;

Контрольные лампы охлаждающей жидкости и износа тормозных колодок — схемы


F14 – датчик перегрева охлаждающей жидкости;
F21 – датчик усилителя тормозов
Ауди 100
;
F34 – датчик уровня тормозной жидкости;
F66 – датчик уровня охлаждающей жидкости;
F75 – датчик давления масла в гидросистеме;
F76 – электронный термовыключатель;
G2 – датчик указателя температуры охлаждающей жидкости;
К3 – контрольная лампа давления масла;
К28 – контрольная лампа температуры охлаждающей жидкости;
К32 – контрольная лампа износа
тормозных колодок;
К66 – контрольная лампа неисправности блока электронного зажигания;
N13 – датчик износа тормозной колодки слева;
N17 – пусковая форсунка;
T2h – 2-контактный разъем (левая амортизаторная стойка);
T2i – 2-контактный разъем (правая амортизаторная стойка); T6a – 6-контактный разъем (черный) за панелью приборов;
Т10d – 10-контактный разъем (желтый) за панелью приборов;
Т26а – 26-контактный разъем (коричневый) в корпусе панели приборов;
82 – соединение с «массой» 1 в переднем жгуте проводов слева;

Схема панели приборов Ауди 100


Е20 – регулятор освещения панели
приборов;
К1 – контрольная лампа фар;
К6 – контрольная лампа аварийной сигнализации;
К64 – контрольная лампа правого указателя поворотов;
К65 – контрольная лампа левого указателя поворотов;
L8 – лампа освещения часов; L10 – лампа освещения панели приборов;
Т4d – 4-контактный разъем на корпусе панели приборов;
Т26–26-контактный разъем (черный) на корпусе панели приборов;
Т26а – 26-контактный разъем (коричневый) на корпусе панели приборов;
Y2 – электронные часы Ауди 100.

Ремонт автоэлектрики. Техпомощь.

  • Выезд
  • Диагностика
  • Ремонт двигателя
  • Эвакуатор
  • Автоэлектрика
  • Asia
    • Kia
    • Hyundai

Ford Focus 2, расположение блока предохранителей

Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека

Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

Читать еще:  Стильный малыш Dongfeng AX4

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

Trofim93 › Блог › Предохранители и реле БМВ Е34 (Архив)

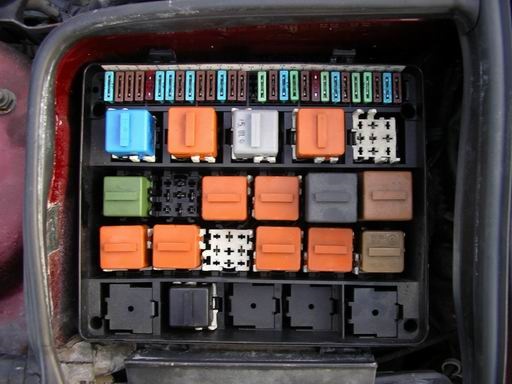

Предохранители № 1 — 29 находятся в переднем монтажном блоке, расположенном под капотом.
Предохранители № 30 — 54 находятся в заднем монтажном блоке, расположенном под задним сиденьем.

№ предох- ранителя Сила тока, А Защищаемые цепи
1 15 Выключатель стоп-сигнала.
Обмотка реле-прерывателя стеклоочистителя ветрового стекла.
Комбинация приборов.
Бортовой компьютер.
2 7,5 Обмотка реле включения ближнего света фар.
Обмотка реле включения дальнего света фар.
Контрольная лампа включения дальнего света фар.
3 10 Обмотка реле включения протифотуманных фар.
Лампы заднего противотуманного света.
Реле сигнализации дальним светом фар.
Переключатель указателей поворота.
4 7,5 Левый задний фонарь.
5 10 Правый задний фонарь.
Контрольная лампа аварийной сигнализации.
Лампы освещения номерного знака.
Выключатель освещения приборов.
Лампы освещения органов управления.
Лампы освещения приборов.
6 15 Реле-прерыватель указателей поворота.
Датчик толчков и включения сигнала тревоги противоугонного устр-ва.
7 15 Лампы противотуманных фар.
Контрольная лампа включения противотуманных фар.
8 7,5 Лампы заднего противотуманного света.
9 15 Звуковые сигналы.
Циркуляционный насос отопителя.
10 7,5 Левая фара ближнего света.
11 7,5 Правая фара ближнего света.
12 15 Выключатель света заднего хода.
Переключатель регулировки положения боковых зеркал заднего вида.
Элементы обогрева жиклеров омывателя ветрового стекла.
Омыватель ветрового стекла.
13 7,5 Левая фара дальнего света.
14 7,5 Правая фара дальнего света.
15 7,5 Резервный.
16 30 Переключатель обогрева сидений.
Переключатель регулировки положения поясничной подушки сиденья.
17 7,5 Контролеер цифровой системы управления двигателем Motronic.
Выключатель рычага селектора АКПП.
Выключатель стоп-сигнала.
Комбинация приборов.
Обмотка реле привода уборки подголовников заднего сиденья.
Противоугонное устройство.
Бортовой компьютер.
Блок дистан-го упр-ия централизованной блокировкой замков дверей.
18 15 Переключатель управления противосолнечными шторками.
Задние плафоны освещения салона.
Радиоприемник («+» после включения зажигания).
Телефон («+» после включения зажигания).
19 30 Переключатель вентилятора отопителя.
20 10 Комбинация приборов.
Часы.
Бортовой компьютер.
21 10 Лампа освещения багажного отделения.
Передний и задние плафоны освещения салона.
22 30 Омыватель фар.
23 15 Электрический топливный насос.
24 10 Основной электронный блок управления электрооборудованием.
25 30 Электровентилятор.
26 30 Прикуриватель.
27 7,5 Блок управления отопителем.
Электромагнитные клапаны отопителя.
28 15 Обмотка реле обогрева заднего стекла.
Вентилятор коробки электронных блоков управления в моторном отсеке.
Электронный блок управления усилителем рулевого управления.
29 7,5 Обмотка реле включения электровентилятора.
Обмотка реле включения циркуляционного насоса отопителя.
30 7,5 Основной электронный блок управления электрооборудованием.
Релейный блок.
Выключатель замка передней левой двери (блокировка).
Элементы обогрева замков дверей.
31 7,5 Выключатель замка передней правой двери (блокировка).
Блок дистанционного управления блокировкой замков дверей.
Выключатель капота противоугонного устройства.
Выключатель сиденья противоугонного устройства.
Выключатель аккумуляторной батареи противоугонного устройства.
32 7,5 Блок управления противосолнечными шторками.
33 7,5 Резервный.
34 30 Резервный.
35 30 Резервный.
36 30 Резервный.
37 Резервный.
38 Резервный.
39 Резервный.
40 10 Эл.двигатель привода регулировки подголовников заднего сиденья.
41 30 Радиоприемник («+» постоянно).
42 30 Эл.двигатель привода регул-ки положения левого переднего сиденья.
43 30 Эл.двигатель привода регул-ки положения правого переднего сиденья.
44 30 Стеклоочиститель ветрового стекла.
45 Резервный.
46 30 Элемент обогрева заднего стекла.
47 30 Основной электронный блок управления электрооборудованием.
48 Резервный.
49 Резервный.
50 30 Сцепное устройство для прицепа.
51 25 Резервный.
52 10 Резервный.
53 10 Телефон («+» постоянно).
54 15 Резервный.

Читать еще:  Zotye Z300: Еще один китайский пришелец

Номера оригинальных предохранителей (Плавкая вставка):
3А — № 61 13 1 394 461
5А — № 61 13 1 386 626
7,5A — № 61 13 1 370 987
10А — № 61 13 1 386 627
15A — № 61 13 1 372 626
20А — № 61 13 1 386 848
25A — № 61 13 1 372 627
30A — № 61 13 1 372 628
40А — № 61 14 6 953 473
Плавкая вставка плюсового провода батареи на 80А — № 61 13 1 382 065

Бокс с блоками управления (Electronics box / E-box)

Электронный блок располагается в правом ближнем углу по ходу движения, прямо под лобовым стеклом. Он закрыт пластиковой крышкой на четырех шурупах. Также он охлаждается электрическим вентилятором (у себя такого не замечал), который вращается на малой скорости когда двигатель работает. Если температура в боксе превышает 44 градуса по цельсию, вентилятор начинает вращаться с большей скоростью.

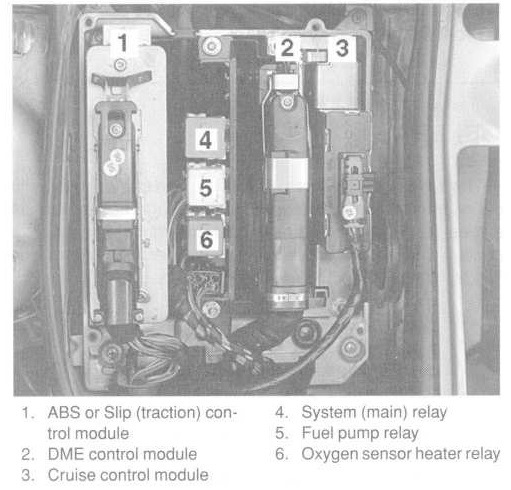

В этом боксе располагаются основные модули управления: двигателем, ABS, топливной системой и электронным дросселем (EML), если он установлен.

Дополнительный блок реле
Дополнительный блок реле располагается в моторном отсеке слева по ходу движения, ближе к передней части автомобиля. На поздних моделях в нем также располагаются некоторые предохранители.
1989-1990 гг. – дополнительный блок реле

1 Headlight/foglight cleaning system module (Canada) Модуль управления очисткой головных/противотуманных фар
2 High speed relay Реле управления вентилятором – высокая скорость вращения
3 Normal speed relay Реле управления вентилятором – низкая скорость вращения
4 Phone horn alert relay Реле звукового сигнала телефона
5 Air conditioning relay Реле управления кондиционированием
6 Fuses Предохранители

Различия High и Low проводки

На e34 существует 2 типа проводки: так называемые «High Version» и «Low Version».
На 518i, 520i и 524td ставилась проводка Low
На 525i-540i соответственно High.
Версию проводки можно определить посмотрев на блок предохранителей под капотом. Если в нижних рядах стоят большие блоки CCM (Check control module) и LKM (Light control module) то это High Version, если же там обычные квадратные реле – то это версия Low.

В High версии установлена система самодиагностики, а на приборной панели имеется бегущая строка внизу. В Low версии нет ни того, ни другого.

В апреле 1989 года была изменена схема проводки и панели приборов, которые стали называться Redesign — панель приборов Redesign Low Version стала оснащаться электронным одометром с ЖК дисплеем вместо электромеханического и изменения претерпела схема приборки в High Version, которая тоже теперь стала называться Redesign. Также есть некоторая уверенность, что изменения в проводке произошли и при переходе на моторы М50 в 1990 году.
Считается что в High Version проложена проводка под все возможные дополнительные опции.

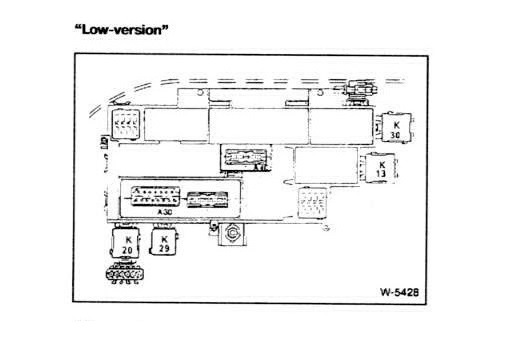

Проводка Low Version

Предохранители расположены в моторном отсеке слева по ходу движения и под задним диваном. Начнем с моторного отсека.

Реле в под задним диваном (Low version)

Проводка High Version

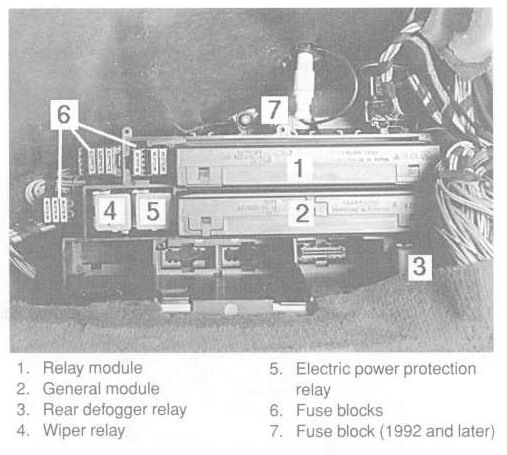

Реле в под задним диваном (High version)

Как проверить исправность реле?

Самый простой способ проверки реле — замена его на заведомо исправное. Таким образом обычно проверяют реле на станциях техобслуживания. Однако в домашних условиях не всегда можно быстро достать нужные реле, поэтому рекомендуется следующий способ проверки так называемых рабочих реле, к которым относятся, например реле включения основных и противотуманных фар:

Выньте реле из разъема.
Прежде всего проверьте с помощью пробника, присутствует ли напряжение на контакте 30 разъема реле. Для этого присоедините пробник к массе и коснитесь щупом контакта 30 на разъеме. При наличии напряжения светодиод пробника загорится. Если светодиод не горит, найдите и устраните обрыв в цепи между положительным выводом аккумуляторной батареи и контактом 30 разъема реле.
Сделайте перемычку из отрезка изолированного провода, зачистив его концы
С помощью изготовленной перемычки соедините контакт 30 разъема реле (на нем постоянно присутствует напряжение аккумуляторной батареи) с контактом 87.
Если при установке перемычки соответствующая цепь замкнется (например, загорится дальний свет), то соответствующее реле исправно.
Если цепь не замыкается (например, дальний свет по-прежнему не включается), найдите и устраните обрыв в цепи между контактом 87 разъема реле и соответствующим потребителем.
При необходимости установите новое реле

Предохранители Opel Insignia — схема, замена, блоки предохранителей

Предохранители — это устройства защиты электрических цепей и устройств автомобиля. Они имеют маркировку и располагаются в специальных отделах — блоках предохранителей. Как правило в автомобилях по 2 или 3 блока предохранителей.

Блоки предохранителей Opel Insignia

В автомобиле Opel Insignia имеется три блока предохранителей, все они именуются по расположению:

  1. блок предохранителей в левой передней части моторного отсека;
  2. блок предохранителей в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перча-точным ящиком;
  3. блок предохранителей под крышкой на левой стенке багажного отделения.

Замена предохранителей

Если у вас отказал какой-либо электроприборы или автомобиль не заводится, то в первую очередь необходимо проверить предохранители, отвечающие за сохранность данного прибора. Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

Определение неисправного предохранителя

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя следует производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями.

Кроме того, в блоке могут быть установлены дополнительные предохранители.

Приспособление для снятия предохранителей

Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Приспособление для снятия предохранителей

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

В автомобилях Opel Insignia блок предохранителей установлен в левой передней части моторного отсека.

Блок предохранителей в моторном отсеке

Для доступа и замены неисправных предохранителей, освободите защелку крышки (всего 3 защелки, на фото указанны стрелками), поднимите крышку вверх и снимите ее.

Схема блока предохранителей в моторном отсеке

Таблица 1. Номера предохранителей в моторном отсеке Opel Insignia и электрические цепи с устройствами, за которые они отвечают

В блоке предохранителей моторного отсека 71 предохранитель, 8 из них являются дополнительными.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левым расположение руля блок предохранителей расположен за вещевым отделением в приборной панели.

Блок предохранителей в приборной панели

Откройте вещевое отделение, сожмите защелки фиксатора, откиньте ящик вниз и извлеките его.

Блок предохранителей в приборной панели праворульных автомобилей

На автомобилях о правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.

Схема блока предохранителей в приборной панели

В данном блоке расположено 26 разъемов под предохранители. Также в этом блоке расположен пресловутый предохранитель от прикуривателя, который частенько выходит из строя, он имеет номер 6.

Таблица 2. Номера предохранителей в приборной панели Opel Insignia и электрические цепи с устройствами, за которые они отвечают
Электрическая цепь
1Информационно-развлекательная система, инфор­мационный дисплей
2Блок управления кузовным оборудованием
3Блок управления кузовным оборудованием
4Информационно-развлекательная система, инфор­мационный дисплей
5Информационно-развлекательная система, инфор­мационный дисплей
6Прикуриватель
7Штепсельная розетка
8Блок управления кузовным оборудованием
9Блок управления кузовным оборудованием
10Блок управления кузовным оборудованием
11Вентилятор системы отопления и кондиционирова­ния
12Электропривод сидений (опция)
13Электропривод сидений (опция)
14Диагностический разъем
15Подушка безопасности
16Центральный замок, задняя дверь багажного от­деления
17Кондиционер
18Транспортировочный предохранитель
19Память
20Система определения присутствия пассажира на сиденье
21Приборы
22Зажигание
23Блок управления кузовным оборудованием
24Блок управления кузовным оборудованием
25Выключатель зажигания
26Розетка багажного отделения

Блок предохранителей в багажном отделении

Блок предохранителей находится под крышкой на левой стенке багажного отделения. Для доступа снимите крышку.

Блок предохранителей в багажном отделении

Под крышкой вы увидите небольшой блок предохранителей багажного отделения автомобиля Opel Insignia. В нем всего 37 позиций.

Схема блока предохранителей в багажном отделении

Предохранители и реле монтажных блоков Рено Логан 1.4

Автомобиль Рено Логан первого поколения с двигателем k7j 1,4 л имеет два монтажных блока с предохранителями и реле, защищающими электрические цепи.

Читать еще:  Новый кроссовер Cadillac XT3

Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).

Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.

Реле и предохранители монтажного блока в моторном отсеке

Реле

К1 — реле вентилятора отопителя

К2 — реле большой скорости вентилятора системы охлаждения на радиаторе (не предусмотрено в данной комплектации)

К3 — реле вентилятора системы охлаждения, на радиаторе

К4 — реле кондиционера (в данной комплектации отсутствует)

К5 — реле топливного насоса и катушки зажигания (модуля зажигания)

К6 — главное реле системы управления двигателем (ЭСУД)

К7 — реле насоса омывателя фар (в данной комплектации отсутствует)

К8 — реле противотуманных фар

1 — соединительная колодка проводов

Предохранители

F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения

F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения

F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)

F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем

F05 (15A) — не используется

F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля

F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)

Предохранители монтажного блока в салоне автомобиля

F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла

F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания

F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла

F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера

F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар

F10 (10A) — ближний свет правой блок-фары

F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов

F12 (10A) — дальний свет правой блок-фары

F17 (15A) — цепь звуковых сигналов

F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока

F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика

F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов

F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы

F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД

F30 (20A) — силовая цепь центрального замка

F31 (15A) — цепь обмотки реле К8 противотуманных фар

F32 (30А) — силовая цепь реле обогрева заднего стекла

F36 (30A) — силовая цепь реле К1 вентилятора отопителя

F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы

F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя

На крышке блока в салоне автомобиля изображена схема расположения предохранителей.

Схема предохранителей монтажного блока в салоне, на его крышке

Примечания и дополнения

— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.

— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Приборы освещения, звуковой и световой сигнализации

Система освещения предназначена для обеспечения безопасного движения автомобиля в темное время суток. В систему освещения входят фары, задние фонари, фонари освещения заднего номерного знака, фонари освещения салона и багажного отделения, а также лампы освещения моторного отсека и вещевого ящика.

Система световой сигнализации предназначена для предупреждения других участников движения об изменении направления движения, о торможении, а также об аварийной остановке. В систему световой сигнализации входят передние сигнальные фонари, задние сигнальные фонари, боковые повторители сигналов поворота, контрольные лампы в комбинации приборов, электронное реле-прерыватель, а также выключатели. Отражатели стоп-сигналов имеют красный цвет, сигналов фонарей поворота — оранжевый цвет.

Правые и левые указатели поворотов включаются рычагом, который расположен под рулевым колесом. При этом левые и правые сигнальные и контрольные лампы горят мигающим цветом. Частота мигания достигает 60-120 раз в минуту, мигание происходит за счет специального электронного реле-прерывателя, которое встроено в электрическую цепь. После выхода автомобиля из поворота рычаг выключения сигналов поворота автоматически возвращается в свое исходное положение. Если контрольная лампа в комбинации приборов мигает с удвоенной частотой, то это означает, что одна из сигнальных ламп не горит или реле-прерыватель находится в неисправном состоянии.

При вынужденной остановке из-за неисправности автомобиля включается аварийная сигнализация нажатием соответствующей кнопки. При включении аварийной сигнализации начинают гореть с удвоенной интенсивностью все сигнальные лампы указателя поворотов и сигнальная лампа в комбинации приборов. Цепь аварийной сигнализации проходит, минуя выключатель зажигания, поэтому сигнализация работает при любом положении ключа зажигания.

Фары автомобиля состоят из лампы основного и габаритного света, сблокированных с фонарями указателя поворота. Спереди фары находится рассеиватель из бесцветного стекла. С внутренней стороны рассеивателя расположена сложная система линз и призм. В задней части фар установлен рефлектор, изготовленный из стали. Рефлектор покрыт термостойким лаком и тонким слоем алюминия для создания зеркальной поверхности. В рефлекторе перед лампой установлен экран, который обеспечивает более четкую границу пучка ближнего света. В лампе фары находятся две нити накаливания. Одна нить (60 Вт) для дальнего света, другая (55 Вт) — для ближнего света. Нить дальнего света расположена в фокусе рефлектора и дает узкий пучок света параллельно дороге на большое расстояние. Нить ближнего света выведена вперед из фокуса и закрыта металлическим экраном, который препятствует распространению ближнего света наверх. Направление пучка света, испускаемого фарами, можно регулировать в вертикальной и горизонтальной плоскости при помощи специальных регулировочных винтов. Для регулировки пучка света фар в зависимости от нагрузки предназначен специальный гидрокорректор, который установлен в кабине водителя.

Гидрокорректор включает в себя рабочий цилиндр, исполнительные цилиндры и соединительные трубки. Рабочий цилиндр установлен на приборной панели, исполнительные цилиндры закреплены на фарах. Все цилиндры и соединительные трубки гидрокорректора заполнены низкозамерзающей жидкостью. Механизм гидрокорректора не разборный и в случае поломки полностью заменяется на новый.

Задний фонарь состоит из основания, на котором закреплена лампа, рассеивателя, а также защитного кожуха. Фонарь крепится к кузову автомобиля при помощи гаек. Он имеет секции с лампами габаритного света, света заднего хода, сигналов торможения и поворота, а также секции для противотуманного фонаря. Основание представляет собой платформу для ламп и выводной клеммы, которая предназначена для подключения колодки с пучком проводов. Рассеиватель заднего фонаря имеет встроенный отражатель. Правый фонарь представляет собой зеркальное отражение левого.

Звуковые сигналы могут быть безрупорного или рупорного типа. Рупорные звуковые сигналы представляют собой корпус, в котором находится электромагнит в виде сердечника с обмоткой. Внутри электромагнита расположен якорь с грузом и текстолитовой шайбой. Якорь жестко крепится к мембране. Кроме этого в корпусе звукового сигнала расположен мостик с подвижными и неподвижными контактами. Для усиления звука имеется составной рупрр, который состоит из крышки и корпуса. Так как рупорные звуковые сигналы потребляют ток выше допустимого для механических кнопочных выключателей, в цепи звуковых сигналов устанавливается вспомогательное реле. При включении сигнала ток поступает сначала в обмотку вспомогательного реле, затем поступает в обмотку электромагнита и через массу «замыкает» цепь. При этом под действием электромагнита якорь перемещается вверх, выгибает мембрану и одновременно с этим размыкает контакты. После этого сердечник размагничивается и под действием упругой диафрагмы возвращается в свое исходное положение, замыкает контакты, и весь процесс повторяется вновь. В результате этого якорь с мембраной совершает колебания с частотой 200 и 400 Гц, такое колебание и создает звук. Силу и тембр звука можно регулировать при помощи регулировочного винта, который перемещает край мостика с контактами, тем самым изменяя момент размыкания контактов.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
