Установка омывателя камеры заднего вида своими руками

Омыватель камеры заднего вида Рендж Ровер

Просмотреть ролик

Из данной статьи Вы узнаете про варианты установки омывателя камеры заднего вида на Рендж Ровер.

Конечно же любому владельцу Ленд Ровер и Рендж Ровер хотелось бы ездить на чистом автомобиле, но наши реалии в условиях мегаполиса и других городов Российского региона показывают, что в реальности автомобили практически всегда грязные. Даже, если будет сильный мороз, то реагентом, которым посыпают весь город и все дороги, весь этот лёд по сути разжижается.

Когда вы едите по дорогам получается своеобразное облако и это облако омывает как перед машины, так и за счет завихрения полностью покрывает весь зад автомобиля. Все бы ничего, но есть один нюанс при движении задним ходом, а также при необходимости парковаться очень важно понимать, что у Вас происходит сзади.

Все современные автомобили оснащены камерами заднего вида, но зачастую за счет того, что весь зад грязный Вы ничего не видите. Только на моделях начиная с 2016 года производитель наконец-то предусмотрел систему омывания камеры заднего вида, а на всех предыдущих модельных годах, например, 2013-2015 года этой функции нет. Поэтому мы внедрили данную доработку, и Вы можете внедрить функцию омывания камеры заднего вида.

Нельзя просто взять комплект камеры заднего вида от автомобиля 2017 года и установить на предыдущее поколение, потому что они по разъемам подходят, но она работать не будет, и это важно понимать. Поэтому путем использования ряда оригинальных запчастей, в том числе и форсунки мы можем доработать камеру на более старых моделях, и она будет по функционалу с точки зрения омывания точно такая же, как и на более современных автомобилях.

Мы считаем, что данная функция очень полезная и вы можете это сделать сами, если захотите. Омывание камеры включается вместе с омыванием заднего стекла, понятное дело, что форсунки надо будет регулировать. Распылительную форсунку можно регулировать и ее периодически надо прочищать, в трубопровод встроен обратный клапан, чтобы не было оттока жидкости. Хотелось бы пояснить, что если камеру долго не омывать, вся грязь начинает засыхать, также как, если периодически не омывать заднее стекло, то эта грязь так присыхает, что в принципе эта омывайка не поможет. Но, если Вы периодически проводите промывку камеры заднего вида и при этом давно не мыли машину, то все равно камера сохраняет свою прозрачность необходимую для осуществления парковочных режимов.

Повторимся, что на современных моделях камера идет уже в сборе, но корпус может деталироваться отдельно. Идет отдельно корпус, отдельно форсунка, их можно собрать, но камеру придется оставлять старую. Для того, чтобы это все влезло на место приходится проводить доработку. Наши сотрудники отдела разработок для тех автомобилей у которых нет вообще трубопровода на камеру заднего вида сделали ремкомплект. Можно даже сэкономить и не вставлять оригинальный корпус и оригинальную форсунку, а просто сделать форсунку нашего производства, которая выглядит намного проще и таким образом вы сэкономите деньги на приобретение штатных корпусов.

Есть несколько вариантов как это сделать, но главное, что Ваша камера может омываться, если у вас нет этой функции. Таким образом, Вам будет ездить на автомобиле и парковаться намного легче.

Что хотелось бы донести, мы не пытаемся втюхивать свои услуги, приезжайте к нам, а наоборот делимся информацией, своим опытом и раскрываем по сути все карты как это можно сделать, и Вы можете сделать все своими силами. Не забудьте про обратный клапан, который продается отдельно, про трубопровод, который вы проведете. Мы ничего не скрываем и говорим, как мы это все внедряем, по сути мы делимся своей внедренной технологией. Хотите работайте с применением оригинальных запчастей, но камеру придется оставить свою и доработать их, хотите просто используйте обыкновенную форсунку в виде медной проволоки. Может быть у кого-то будут какие-то более лучшие идеи, делитесь на наших площадках в интернете (в контакте, Facebook, Instagram, youtube). Мы открыты, мы не зазываем Вас, что едьте только в наш сервис, мы делимся своим опытом и пытаемся быть полезными для владельцев Ленд Ровер и Рендж Ровер всей России, а мы присутствует только в Московском регионе.

Что касаемо стоимости? Во-первых, все это можно сделать самому за бесплатно! Мы в сервисе LR-WEST предлагаем (цены указаны на декабрь 2018 года):

  1. С использованием оригинального корпуса и форсунки – 12 000 рублей под ключ
  2. С использованием комплекта от LR-WEST – 6 000 рублей под ключ. Разница только в эстетике внешнего вида

Бортовой журнал Kia Sorento 2.2 (2011 г.)

Своими руками: Омыватель камеры заднего вида

Сорик штатно оборудован камерой заднего вида, которая в слякотную погоду становится абсолютно бесполезной, а так как я человек ленивый и вылезать и протирать камеру мне лениво, то решил я сколхозить омыватель камеры. Работает он при омыве заднего стекла и включении заднего хода. Для этого было куплено: 2 м трубки омывателя ВАЗ, ВАЗовский тройник, форсунка омывателя заднего стекла ВАЗ-2104, электромагнитный клапан омывателя ВАЗ-2109, обратный клапан омывателя Toyota .

Разобрал заднюю дверь, вместо соединителя поставил обратный клапан, после него под заглушкой в двери вставил тройник (на фото его не видно).

От тройника вдоль электропроводки аккуратно протянул трубку во внутреннюю полость двери к электромагнитному клапану. Сам клапан обернул листовой резиной (чтоб не гремел) и стяжками притянул к двери, используя 2 рядом расположенных отверстия. Клапан подсоединил к массе и к проводу лампы заднего хода, благо фонарь находится на двери, а не на кузове (упрощается прокладка).

Читать еще:  VOLKSWAGEN Passat - Тонировка стекол, установка магнитолы, камеры заднего вида

Далее про установку форсунки. Снял всю панель с камерой, подсветкой номера и кнопкой открывания двери. Около камеры просверлил в панельке (она пластмассовая) отверстие 6 мм и маленькими надфилями придал ему нужную форму по стопорные усы форсунки.

Панелька весьма толстая, поэтому усы пришлось немного укоротить. Вставил форсунку и при помощи 10-кубового шприца и английской булавки отрегулировал струю.

Под трубку во внутренней поверхности двери напротив форсунки просверлил отверстие 8мм и промовилил его.

Провел трубку к электромагнитному клапану, проверил – все работает, для этого специально пришлось на камеру накидать грязи))). Ну и собрал все обратно. Итог на фото, сори фото получилось не очень.

Цена вопроса – 500 руб, 6 часов неторопливой работы и удовольствие от полученного результата. Правда, остался 1 вопрос – почему я не сделал этого раньше.

  • Еще про эту машину:
  • Бортовой журнал
  • Отзывы
  • Защитная решетка и температура двигателя
  • Нижегородская область в январе
  • Самара, Тольятти и др.
  • Польша в прошлом мае
  • Снова Новгород, УЖД и фестиваль «2-я ударная»
  • Небольшое путешествие в Новогодние праздники 2019
  • Сорик.
  • Сорик, 2-й круг
  • Полтораста

С интересом прочитал это повествование, прежде всего хотелось бы высказать автору благодарность за столь подробное описание проведенной работы, к тому же подкрепленное фотографиями. Ну, а так, по существу вопроса не удержусь от своей точки зрения по данному вопросу. Во-первых,одна из перечисленных деталей, которые он приобрел для монтажа этой системы, а именно обратный клапан омывателя Toyota в данном случае приобретать не стоило, поскольку есть электромагнитный клапан, который не дает стекать жидкости в трубке от форсунки. Далее, у моей машины также есть камера заднего вида и установлена точно в таком же месте, как и у автора, но даже после прочтения этой заметки, подобное я точно ставить у себя не буду, поскольку считаю одним из самых бесполезных усовершенствований, какие можно придумать (пардон за прямоту!). Объясню почему. Дело в том, что когда камера начинает забрызгиваться грязью, и изображение ухудшается, то это своего рода сигнал, что машину надо помыть , что я в общем-то обычно сразу и делаю. Если такой возможности в данный момент нет, то банально протираю стеклышко от грязи вот и все. Кроме того, хочется обратить внимание присутствующих на очень значимый недостаток этой доработки, произведённой автором. Дело в том, что после того как жидкость из форсунки смыла загрязнения на стеклышке камеры, то изображение будет довольно долго расплывчатым от капель жидкости на стекле, до тех пор пока не высохнет или пока его не протереть специально, но с таким же эффектом (ну может быть теоретически стекло будет чуть сильней царапаться от абразива дорожной грязи) подобный эффект можно получить, как я говорил чуть выше просто протерев загрязненное стеклышко камеры безо всякой предварительной мойки. У меня постоянно такое происходит, поскольку я мою свою машину во дворе собственноручно и потом частенько приходится сразу выезжать, причем выезд происходит задним ходом. К слову, если мою машину с автошампунем, то расплывчивость исчезает по времени чуть быстрее (т.к. жидкость похоже быстрее стекает), но сама расплывчивость в этом случае выражена даже сильнее, с какими-то цветными каемками предметов (изображение получается еще более нерезким) из-за наличия ПАВов. И даже среднее загрязнение стекла камеры до того как, в общем случае дает даже лучшую картинку в итоге. Поэтому, на мой взгляд, пропадает смысл этой доработки, произведенной уважаемым автором. Как-то так.

Спасибо, рад что понравилось. По поводу ненужности обратного клапана пожалуй соглашусь, долго думал, ставить или нет, решил все таки поставить. А по поводу самого омывателя. зад у Соренты забрызгивается очень быстро (как наверно и у всех авто с таким типом кузова), поэтому мыть нужно ну очень часто. А расплывчатое изображение все же лучше, чем полное отсутствие, впрочем, в дороге ещё не проверял, делал в понедельник и пока никуда не ездил.

Я в Гольфе ставил камеру за задним стеклом сверху. Если стекло загрязнилось, достаточно маха щётки стеклоочистителя. Камера внутри салона всегда чистая.

В корне с вами не согласен, у меня с 11-го года ставлю омывалки на камеры. Очень удобная вещь, особенно зимой. Зимой Камера может испачкаться за 10 минут, каждый раз мыть Авто ?

Установка омывателя камеры заднего вида своими руками

Установка омывателя камеры

Смотреть видео и фотоотчеты по установке омывателя камеры заднего или переднего вида

© ООО «Киберкар Мотор Рус» 2018.
Все права защищены.

Принимаем к оплате:

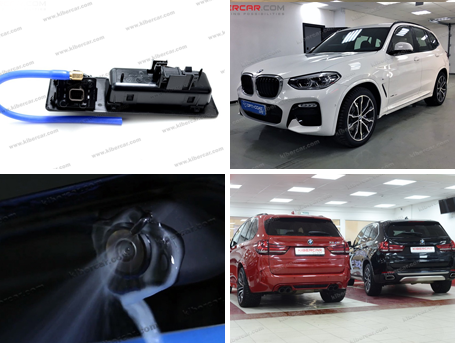

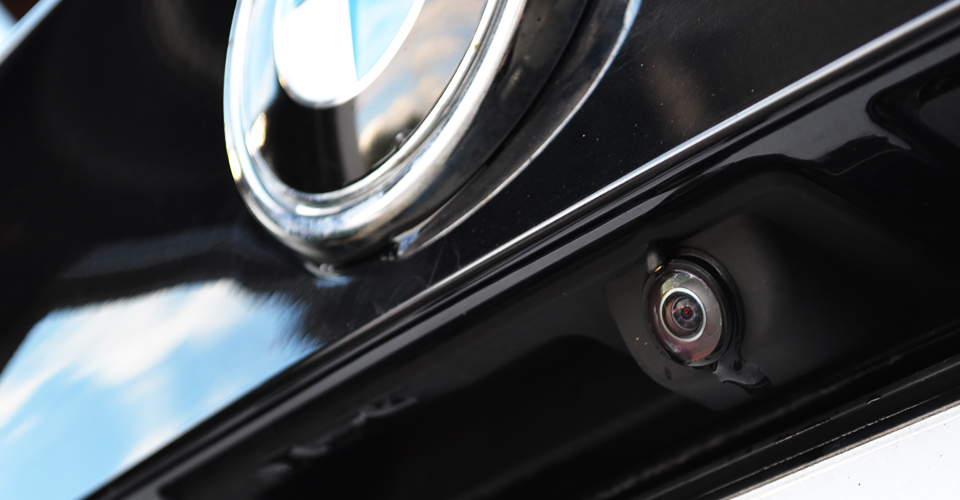

Установка омывателя камеры заднего или переднего вида BMW

Хотите узнать больше про установку омывателя камеры заднего или переднего вида?

Оставьте свои контакты – и наш консультант свяжется с вами в ближайшее время,
чтобы компетентно ответить на любые ваши вопросы!

Скрытая установка, под обшивкой автомобиля

Ваши руки всегда чисты, не нужно протирать камеру

Практически все автовладельцы периодически сталкиваются с ситуацией, когда в процессе эксплуатации камера заднего вида загрязняется настолько, что использовать ее по назначению становится невозможным. Приходится покидать салон автомобиля, чтобы протереть камеру и хоть как-то реанимировать ее рабочий процесс, при этом теряя свое время и пачкая руки. Наше решение — установка омывателя камеры заднего или переднего вида, спасающего от всех подобных неудобств.

Принцип установленного омывателя камеры довольно прост: при включении заднего хода и омывателя заднего стекла, автоматически подается жидкость из штатного бочка омывателя в форсунку на камере. При мытье стекла пятой двери без включения заднего хода, моется только само стекло, это удобно и экономит омывающую жидкость.

Читать еще:  Выбор парктроника; KIA RIO клуб

Омыватель очищает камеру подачей жидкости под давлением (бесконтактно), следовательно, камера не помутнеет, как, например, от частых протирок. Все комплектующие устанавливаются под обшивкой и внешне никак незаметны (кроме форсунки, которая непосредственно моет камеру).

Обязательно попробуйте эту опцию, вы поймете, что чистая камера — это удобно, безопасно и практично!

Теперь парковочные камеры всегда в боевой готовности! Установите омывательную систему для передней и задней камеры – и забудьте о необходимости протирать их, тратя свое время и пачкая руки в самый неподходящий момент. Данная услуга доступна для всех типов кузовов BMW.

3D-тур по сервису

Омыватели камер заднего и переднего вида в «Киберкар»

Volvo XC90: омыватель оригинальной камеры заднего вида

Установка омывателя камеры заднего вида

Kia Sorento 2011

  • Сорик штатно оборудован камерой заднего вида, которая в слякотную погоду становится абсолютно бесполезной, а так как я человек ленивый и вылезать и протирать камеру мне лениво, то решил я сколхозить омыватель камеры. (Делал в мае 2018). Работает он при омыве заднего стекла и включении заднего хода. Для этого было куплено: 2 м трубки омывателя ВАЗ, ВАЗовский тройник, форсунка омывателя заднего стекла ВАЗ-2104, электромагнитный клапан омывателя ВАЗ-2109, обратный клапан омывателя Toyota.

    Разобрал заднюю дверь, вместо соединителя поставил обратный клапан, после него под заглушкой в двери вставил тройник (на фото его не видно).

    От тройника вдоль электропроводки аккуратно протянул трубку во внутреннюю полость двери к электромагнитному клапану. Сам клапан обернул листовой резиной (чтоб не гремел) и стяжками притянул к двери, используя 2 рядом расположенных отверстия. Клапан подсоединил к массе и к проводу лампы заднего хода, благо фонарь находится на двери, а не на кузове (упрощается прокладка).

    Далее про установку форсунки. Снял всю панель с камерой, подсветкой номера и кнопкой открывания двери. Около камеры просверлил в панельке (она пластмассовая) отверстие 6 мм и маленькими надфилями придал ему нужную форму по стопорные усы форсунки.

    Панелька весьма толстая, поэтому усы пришлось немного укоротить. Вставил форсунку и при помощи 10-кубового шприца и английской булавки отрегулировал струю.

    Под трубку во внутренней поверхности двери просверлил отверстие 8мм и промовилил его.

    Провел трубку к электромагнитному клапану, проверил – все работает, для этого специально пришлось на камеру накидать грязи))). Ну и собрал все обратно. Итог на фото, сори фото получилось не очень.

    Цена вопроса – 500 руб, 6 часов неторопливой работы и удовольствие от полученного результата. Правда, остался 1 вопрос – почему я не сделал этого раньше. По прошествии 7 месяцев могу сказать: старался не зря.

    Установка омывателя камеры заднего вида своими руками

    1. Устройство и принцип работы
    2. Как сделать своими руками
    3. Готовые решения
    4. Как установить

    На автомобилях используются дополнительные средства обзора, позволяющие контролировать дорогу позади или впереди транспортного средства при парковке. Налипающая на поверхность вспомогательного оборудования грязь ухудшает видимость, водитель может не заметить препятствия на пути и допустить столкновение. Омыватель камеры заднего вида позволяет очищать линзу от загрязнений, образующихся на поверхности при движении по мокрой или пыльной дороге, повышая безопасность эксплуатации автомобиля.

    Устройство и принцип работы

    Штатная камера вида с омывателем оснащается специальным распылителем, который подсоединяется к насосу подачи жидкости к очистителям лобового или заднего стекла. Форсунка омывателя установлена в шаровой опоре, владелец автомобиля может подстроить направление струи воды. Подача жидкости под давлением позволяет удалять загрязнения без риска повреждения поверхности линзы абразивными частицами дорожной пыли.

    В конструкции узла предусмотрен специальный переключатель, активирующий подачу жидкости после включения передачи заднего хода. На части автомобилей автоматически распыляется вода на заднее стекло, а затем включается дворник. На таких машинах очистка камеры производится при каждом воздействии на подрулевой переключатель, отвечающий за очистку заднего стекла. Часть автомобилей оборудована управляемым клапаном, не позволяющим подавать жидкость на стекло.

    Как сделать своими руками

    Для того чтобы сделать жидкостный очиститель для устройства обзора заднего вида своими руками, понадобится приобрести компоненты:

    • гибкий шланг для автомобильных омывателей (длина зависит от конструкции транспортного средства);
    • клапан с мембраной, предотвращающей стекание жидкости в бачок;
    • распылительную форсунку или специальную иглу для накачки мячей воздухом;
    • пластиковые соединительные хомуты;
    • тройник для распределения потоков жидкости;
    • сверла диаметром 2-3 мм;
    • реле времени;
    • электромагнитный клапан от переднеприводных автомобилей ВАЗ (каталожный номер 2802.3741);
    • изоляционную ленту.

    Электромагнитный клапан применяется на автомобилях, оснащенных автоматической трансмиссией.

    Устройство подает жидкость только после перевода селектора в положение движения задним ходом.

    Допускается установка аналогичного узла на машины с ручной коробкой (с подключением к цепи питания фонарей заднего хода или через концевой переключатель на картере трансмиссии). Клапан срабатывает с задержкой, жидкость подается на линзу через 1,5-2 секунды после включения передачи.

    Готовые решения

    Заводские очистители устанавливаются рядом с линзой, существуют модели с форсункой, интегрированной в корпус камеры. Оборудование подключается к бортовой электронной цепи и к бачку с жидкостью. При активации задней передачи водитель подает жидкость на заднее стекло, одновременно очищается и смотровой элемент камеры. Если машина движется вперед или рычаг коробки расположен в нейтральном положении, то жидкость подается только на заднее стекло.

    Примером готового решения является изделие Interpower IP-950 Aqua, которое комплектуется соединительными проводами и компонентами для интеграции устройства в магистраль очистки заднего стекла. Камера подсоединяется к головному мультимедийному устройству, в конструкции предусмотрен датчик автоматической корректировки яркости (в зависимости от условий освещения зоны позади автомобиля). Корпус изготовлен из пластика, линии соединения деталей герметизированы резиновыми прокладками (соответствие классу защиты IP68).

    Читать еще:  Как защитить камеру заднего вида автомобиля от грязи

    Как установить

    Перед началом монтажных работ производится снятие обшивки с двери или крышки багажника для обеспечения доступа к корпусу камеры. Самодельная распылительная головка делается из иглы для накачки футбольных мячей, гибкая трубка надевается на узел и фиксируется пластиковым хомутом. Форсунка устанавливается в отверстие, которое сверлится в пластиковой или металлической детали. Место расположения канала выбирается таким образом, чтобы поток воды из распылителя попадал на линзу, но сама форсунка не перекрывала обзор камеры.

    После установки распылителя в подготовленное отверстие на штатное место крепится камера, которая фиксируется винтами и не дает распылителю выпасть из гнезда. В разрыв магистрали устанавливается клапан, не допускающий ухода воды от распылителя в бачок. Трубка фиксируется на штуцерах клапана пластиковыми хомутами. Затем шланг проводится внутри двери или кузова и подсоединяется через тройник к магистрали подачи очищающего раствора к заднему или лобовому стеклу.

    При использовании реле времени требуется подать на устройство питание. Минусовой шнур подсоединяется к болту массы, установленному внутри двери или в крыльях. Положительный провод выводится к патрону лампы заднего хода. Дополнительный электромагнитный клапан, встроенный в канал подачи раствора, перекачивает жидкость только после включения передачи заднего хода. Алгоритм установки и подключения деталей зависит от модификации автомобиля и конструктивных или компоновочных особенностей крышки багажника.

    Для установки омывателя вида IP-950 Aqua требуется снять облицовку, а затем добраться до штатного устройства. Альтернативное изделие устанавливается в освободившееся гнездо, на части автомобилей потребуется крепление переходных пластин. Питание к электрическим цепям подается от фонарей заднего хода, сигнальные кабели к магнитоле прокладываются через салон (внутри порогов или под облицовкой крыши).

    Омыватель камеры заднего вида своими руками

    Наличие камеры заднего вида существенно повышает удобство и безопасность вождения, особенно на парковке. Однако эффективность работы устройства может значительно снизиться вследствие обычного загрязнения. Налипшие частицы грязи искажают картинку на дисплее и ухудшают видимость. Стандартное поведение в такой ситуации — выйти и протереть линзу видеокамеры салфеткой или ветошью. Чтобы не приходилось постоянно выскакивать под дождь, стоит заранее позаботиться об установке омывателя камеры. Ниже мы расскажем, как это сделать своими руками.

    Принцип работы омывателя камеры заднего вида

    Проще всего подключить очиститель камеры к бачку омывателя заднего стекла. Если таковой предусмотрен на вашем автомобиле, это существенно упрощает процедуру установки оборудования. В этой ситуации нам потребуется врезаться в шланг подачи омывающей жидкости.

    В общем случае при включении штатного омывателя автоматически будет очищаться и камера. Это не очень удобно, поскольку картинка с видеокамеры нам нужна далеко не всегда, а расход жидкости будет заметно увеличен. Поэтому при установке омывателя своими руками желательно предусмотреть использование дополнительного клапана. Его задача — подавать омывающую жидкость только при движении задним ходом.

    Питание клапана берется с задних фонарей. При включении задней передачи на вход устройства подаётся плюс. Теперь если включится омыватель стекла, жидкость поступит на омывающую камеру форсунку. Если же переключатель скорости стоит на «нейтралке» либо включена передняя передача, устройство заблокирует подачу воды. В этом случае омываться будет только стекло автомобиля.

    Ещё один нюанс — возможность установки реле времени. Поскольку автомобиль начинает двигаться назад не сразу после включения передачи, задержка на 1,5–2 секунды может быть оправданной. Отметим, что эта опция представляется далеко не обязательной.

    Последний важный момент — место установки форсунки. Здесь возможны несколько вариантов. Форсунка может располагаться рядом с камерой заднего вида, подавая на неё струю сбоку.

    Альтернативный вариант размещения — установка жиклёра непосредственно на корпусе видеокамеры. При этом важно, чтобы он не закрывал вид.

    Существуют также заводские сборки, где камера заднего вида уже укомплектована омывателем. В этом случае своими руками потребуется её только установить и подключить. Это заметно упрощает процесс монтажа.

    Комплектующие для установки омывателя своими руками

    Укажем примерный список основных деталей и принадлежностей, которые потребуются нам для установки своими руками омывателя видеокамеры заднего вида:

    • гибкий шланг;
    • клапан с мембраной (препятствующий стеканию жидкости в бачок);
    • форсунка (можно использовать иглу для накачивания спортивных мячей);
    • соединительные хомуты;
    • распределительный тройник;
    • электромагнитный клапан;
    • изолента;
    • сверла;
    • реле времени (опционально).

    Отметим, что в продаже есть готовые комплекты принадлежностей для монтажа очистителя камеры своими руками. Приобретение такого комплекта может существенно сократить затраты времени. Можно также взять заводские клапаны, форсунку, тройник — например, производства ВАЗ.

    Порядок установки омывателя камеры своими руками

    В зависимости от модели и марки автомобиля порядок работ может несколько отличаться. В общем виде установка омывателя камеры заднего вида своими руками состоит из следующих этапов.

    1. Снимаем обшивку багажника.
    2. Находим шланг, по которому поступает жидкость на омыватель стекла.
    3. Врезаемся в шланг, вставляем тройник.
    4. Находим удобное место для установки жиклёра.
    5. Сверлим при необходимости отверстие, монтируем форсунку.
    6. Подсоединяем шланги от тройника к омывателю, врезаем в линию клапаны.

    1. Электромагнитный клапан запитываем от плюса заднего хода и массы.
    2. При необходимости подключаем реле времени и питание к нему.
    3. Проверяем работоспособность схемы, регулируем направление струи.
    4. Аккуратно прокладываем все шланги и проводку, фиксируем хомутами. Собираем обратно обшивку, ещё раз проверяем работоспособность.

    Всё, теперь вам не придётся каждый раз выходить на парковке, чтобы вручную протереть линзу видеокамеры. Помимо прочего, это ещё и предохранит её от помутнения вследствие регулярного механического воздействия.
