Как сделать вентиляцию в гараже смотровой ямы

Для чего нужна вентиляция в яме гаража

Гаражное помещение, как и любое другое, требует тщательного ухода, обустройства, соблюдения микроклиматического баланса. Одна из главных составляющих в данном аспекте – качественное проветривание, способствующее нормализации параметров воздушной среды. Кроме непосредственно места содержания автомобиля, необходима вентиляция в яме гаража, которая включена в общий воздухообмен гаражного пространства.

Назначение ямы в гараже

Гаражное строение среднестатистического городского жителя часто оборудуется так называемой овощной ямой. Главное и единственное ее назначение – хранение сезонного урожая овощей, консервированных и других продуктов питания. Погреб внутри оборудуется стеллажами, полками, коробами для удобного хранения собранных овощных культур.

Внутри погребного помещения необходимо поддерживать определенную температуру, влажностный показатель, которые не должны выходить за пределы нормы. Это негативно скажется на сроке хранения овощей: при избытке влаги они сгниют раньше срока, при сильном холодном притоке – высохнут.

Вентиляция позволяет овощной яме выполнять ее основную функцию – хранение овощей от осени до весны.

Кроме того под гаражом часто размещается смотровая яма. Предназначена для ремонтных, технических работ, которые необходимо производить непосредственно под машиной.

Не смотря на малые размеры, смотровой отсек также нуждается в постоянном проветривании, просушивании, потому что внутрь часто могут попадать влага с автомобиля, скапливаться конденсат. Со временем это приведет к разрушению стен ямы, она станет непригодной.

Вентиляционные системы гаражного строения, овощной и смотровой ям могут быть как автономными, так и взаимодействовать в определенной степени.

Преимущества вентиляции

Правильно организованная вентиляционная система погреба и смотрового отсека влечет за собой положительные последствия:

  • нормализуется температурный фон. Для овощного хранилища это означает долгую сохранность продуктов питания, постоянный воздухообмен при сохранении необходимых показателей температуры, которая не опускается ниже ноля даже в сильные морозы;
  • в норме держится количество влаги в воздухе. Это отражается на всех отделениях гаража, а также на качестве содержания автомобиля. При взаимодействии с влагой, металлические поверхности гаража, инструментов, кузова автомобиля корродируют, приходят в негодность. Кроме того, овощи пропадают задолго до весны, постепенно разрушается конструкция смотровой ямы;
  • сухой воздух предотвращает появление плесени, грибка, которые опасны не только для овощных культур, но даже для бетонных, кирпичных элементов строения, смотрового отделения;
  • токсичные испарения технических жидкостей, лако-красочных материалов, жидкого топлива, машинного масла и т.д. благодаря налаженному воздухообмену не скапливаются внутри помещения, не попадают внутрь погреба, смотровой ямы. Ведь, достигая определенной концентрации, они способны нанести вред здоровью человека, легко воспламеняемы.

Виды вентилирования

Вентиляция в яме организовывается по тем же законам аэродинамики, что и во всех других случаях. В соответствии с этим она может быть естественной и механической (принудительной).

Наиболее часто используется естественный способ воздухообмена, так как он наиболее приемлем по соотношению цена-качество. Циркуляция происходит благодаря разнице в давлении холодного и теплого воздушных потоков, когда свежий приток вытесняет теплый отработанный воздух. Чем больше разница в давлении, тем сильнее тяга и соответственно циркуляция происходит интенсивнее.

В летнее время вентиляция погреба ухудшается из-за незначительной разницы температур внешнего и внутреннего воздуха. в данном случае следует предусмотреть систему с принудительным побуждением движения воздушных масс.

Для смотровой ямы в гараже устанавливается естественное вентилирование и этого достаточно для просушки небольшого отсека.

Принудительная вентсистема устанавливается реже. Предполагает использование механических средств побуждения. Размещаются небольшие вентиляторы (часто осевые) внутри вентиляционного проема перед вытяжной или приточной трубой. Для этого требуется подведение электрического питания. Могут оснащаться таймерами для самостоятельного включения, выключения.

Принудительной вентсистемой может оборудоваться овощное хранилище, если в этом есть необходимость. Смотровую яму нецелесообразно оснащать механическим вентилированием, если для этого нет причин.

Популярным способом проветривания является комбинированная система, при которой механикой оснащается вытяжка гаража или погреба, а приток при этом функционирует естественно. Вентилятор, вытягивая отработанный воздух, создает зону разреженного давления и свежий поток проникает внутрь помещения гораздо быстрее.

Правильная вентиляция в гараже

Обеспечивается двумя способами: естественным и комбинированным. Рассмотрим кратко, каким образом они организовываются непосредственно для гаражного помещения.

Естественное проветривание происходит по приточным и вытяжным каналам. Притоки могут размещаться:

  • внутри гаражных ворот внизу;
  • внизу стены по обе стороны от ворот;
  • через специально вмонтированный приточный канал внизу постройки.

Вытяжной поток удаляется при помощи:

  • вентиляционной трубы, размещенной под потолком;
  • вентиляционных проемов, расположенных вверху противоположной от входа стены.

Принудительное вентилирование чаще бывает вытяжным. Вентилятор устанавливается в вытяжном отверстии. Эффективный способ, который используется при недостаточной эффективности естественной циркуляции воздушных масс. Приточный вентилятор для гаража устанавливается реже, при существующей на то необходимости.

Вентиляция в овощной яме гаража

Проветривание овощного хранилища необходимо круглогодично. Внутри погреба при недостаточном воздухообмене собирается конденсат. Это отрицательно сказывается как на урожае, так и на воздушной среде всего гаражного помещения. Избыточная влага непременно будет попадать к месту стоянки автомобиля, провоцируя окислительные реакции металла.

Естественная вентиляция в овощной яме в гараже функционирует при помощи вытяжной и приточной труб. Они устанавливаются в противоположных по диагонали углах. Приток низко возле пола, вытяжка – у самого потолка для эффективного захвата теплого застоявшегося воздуха.

Как правило, двух вентиляционных каналов достаточно, чтобы наладилась постоянная циркуляция воздушных потоков. Лучше всего вентиляцию обустраивать еще на стадии закладывания фундамента постройки. Но даже для готового строения есть варианты обустройства вентсистемы овощной ямы.

В летнее время тяга ухудшается или пропадает совсем. В таком случае целесообразно установить вытяжной вентилятор. Механическая вентиляция в овощной яме в гараже будет исправно удалять влажный отработанный воздух независимо от времени года, направления ветра и т.д.

Вентилирование овощного хранилища рекомендуется делать автономным от вентсистемы гаражного строения. Вытягивающая труба из погреба проходит внутри помещения через крышу или снаружи вдоль стены. Приток также монтируется зачастую отдельно.

Вентиляция в смотровой яме гаража

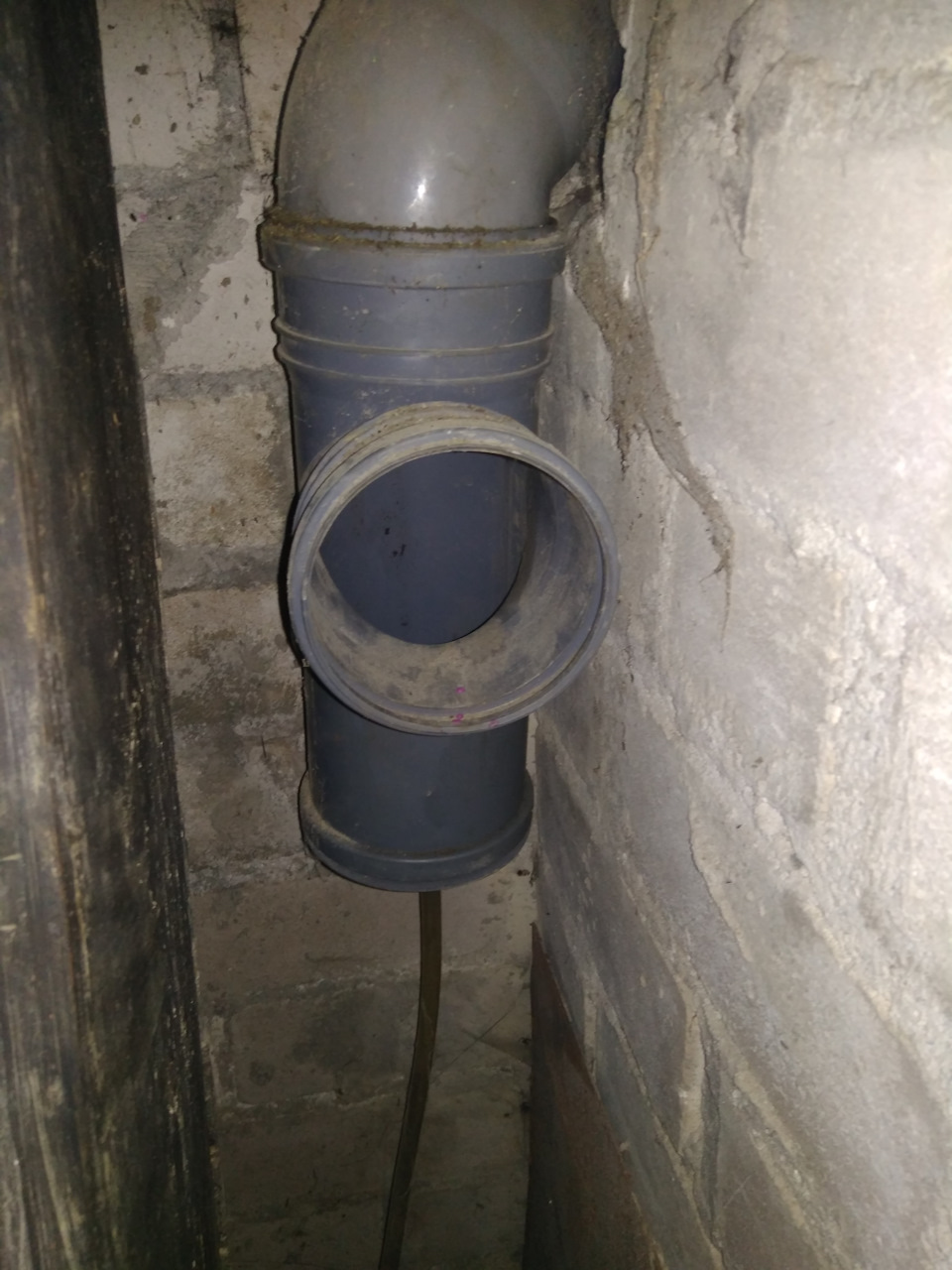

Вентиляция в яме делается довольно просто. Схема проветривания и просушивания заключается в том, чтобы оставлять приточное и вытяжное отверстия по краям деревянного настила.

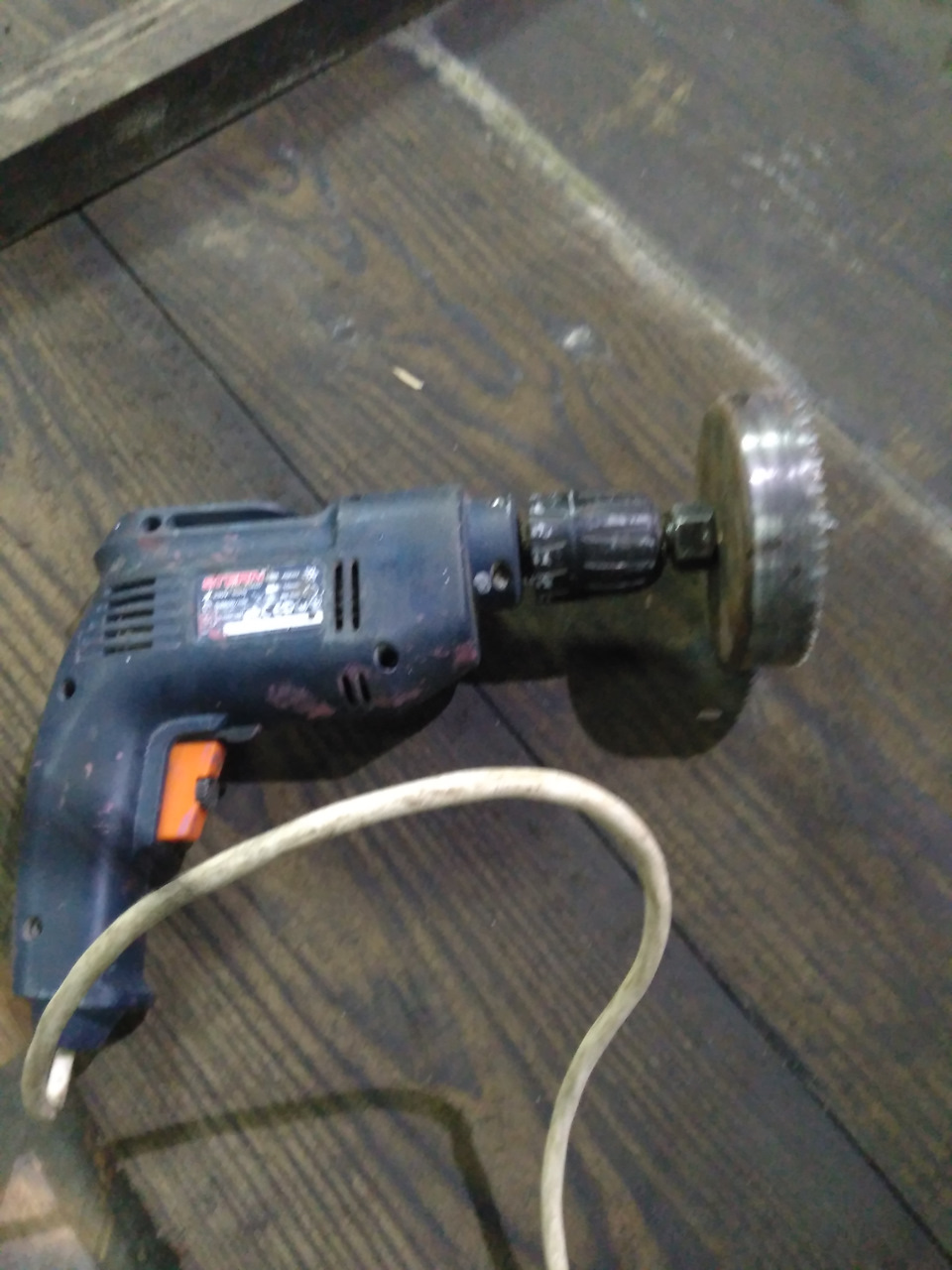

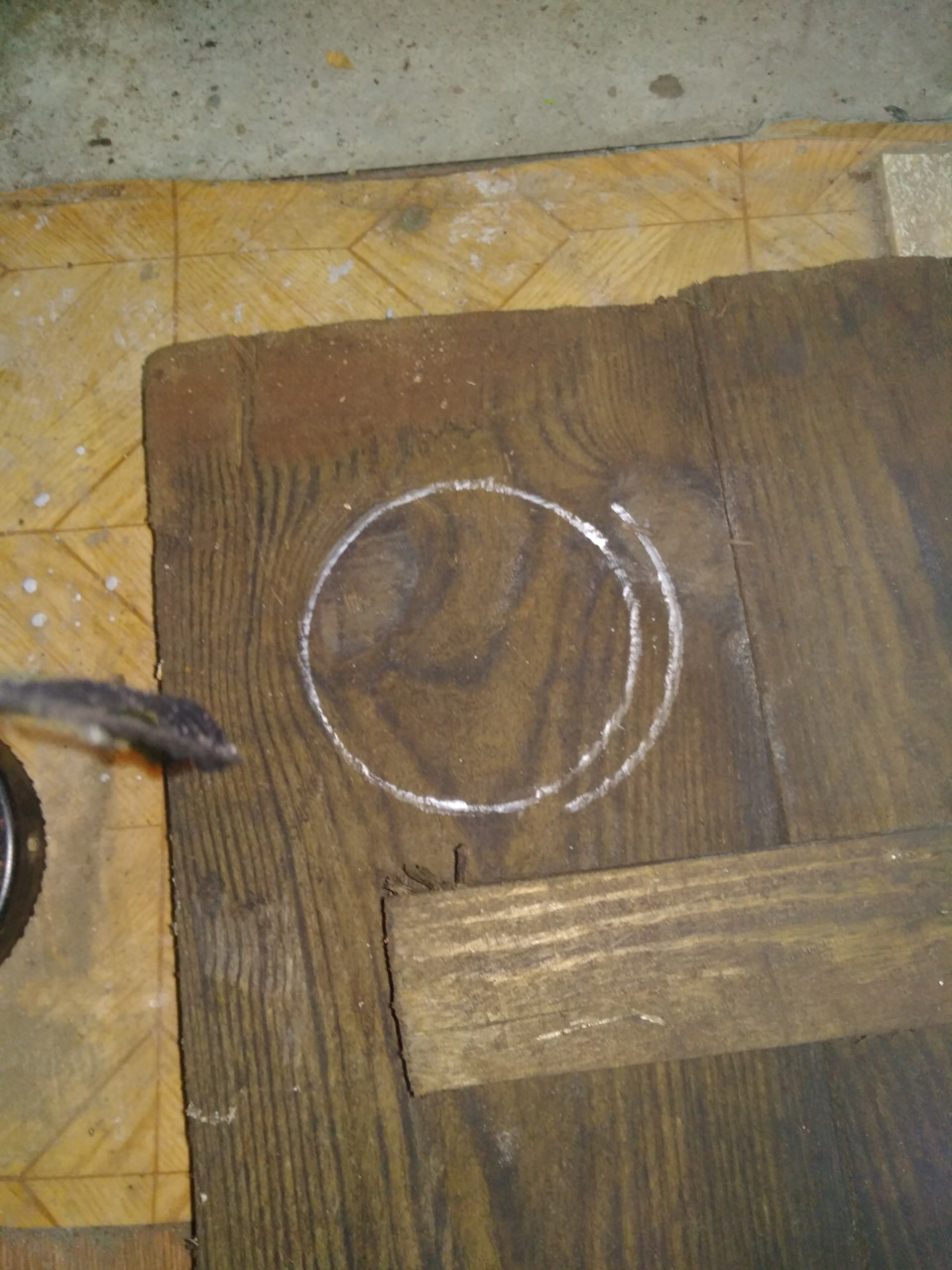

Смотровая яма накрывается деревянными досками. Чтобы просушить ее, необходимо открыть тот край, который находится у гаражных приточных отверстий. На противоположном конце, возле вытяжного канала также сделать просвет, только вдвое меньший, чем приточный. Таким образом усилится тяга и циркуляция воздушного потока будет проходить эффективнее.

Следует помнить, что оставлять автомобиль непосредственно над вытяжным проемом смотровой ямы нельзя, так как влажный удаляемый воздух вызовет ржавчину на кузове автомобиля.

Также вентилирование смотрового отсека может происходить совместно с овощным. В таком случае они объединяются общим горизонтальным каналом, по которому приточный воздухопоток попадает внутрь погреба через смотровую яму.

Оборудование

Для вентиляционных каналов гаражных ям рекомендуется использовать асбестоцементные или пластиковые водопроводные трубы. Каналы из оцинкованной стали будут дороже по стоимости и со временем все равно покроются ржавчиной.

Пластиковые воздуховоды практичны, устойчивы к воздействию большого количества влаги, легко монтируются и при необходимости заменяются. К тому же комплектуются различными переходниками, тройниками, коленами и другими необходимыми элементами, всегда доступными в продаже.

Вентиляционные выходы закрываются решетками, мелкими жалюзи, чтобы внутрь каналов не могли попасть птицы (для обогрева зимой), мелкие грызуны.

Механическое вентилирование производится с помощью вентиляторов. Для гаража, погреба приобретаются недорогие осевые механизмы, которые устанавливаются внутри вытяжного, приточного проемов. При этом обеспечивают необходимый воздухообмен для гаражного строения.

Могут использоваться канальные вентиляторы, которые монтируются внутри вытяжных труб. Целесообразно применять для габаритных гаражных строений в два этажа, так как они обладают большей производительной мощностью, чем осевые механизмы.

На оголовках вытяжных, приточных труб монтируются зонты для предотвращения попадания внутрь атмосферных осадков. Для усиления тяги можно установить на притоках диффузоры. Турбодефлекторы монтируются на вытяжных трубах, также, как и диффузоры, усиливают тягу за счет силы ветра, который создает внутри разреженное давление. Небольшая лампочка накаливания, размещенная в вытяжном вентиляционном канале, также повысит вытягивающую силу за счет прогревания воздуха внутри.

Рекомендации

Критерии установки элементов вентиляционной системы одинаковы для всех отделений гаража. Кратко перечислим основные из них:

  • вытягивающая труба устанавливается под потолком в противоположном по диагонали углу от притока;
  • вход притока размещается на 15-20 см выше пола, обязательно закрывается металлической мелкоячеистой решеткой для защиты от грызунов;
  • диаметр вентиляционных труб рассчитывается заранее, исходя из объема помещения, условий, месторасположения и т.д.;
  • вытягивающая труба – равна или меньше по диаметру, но не больше приточной;
  • для усиления тяги можно использовать механические средства, диффузоры, турбодефлекторы и т.д.;
  • выход вытяжки размещается на расстоянии не менее 3 м от приточного входа (для эффективной тяги);
  • приточный вход размещается над землей на уровне 50 см;
  • зимой необходимо утеплить вытяжку, чтобы внутри не скапливался иней, наледь;
  • зимой следует следить, чтобы вентиляционные трубы всегда оставались свободными от снега, инея;
  • отдельное расположение вентиляционных систем гаражного строения и подвальных помещений.
Читать еще:  Как проверить обогреватель заднего стекла

Вентиляция гаража, овощной и смотровой ям своими руками: схема, фото

При строительстве частного дома необходимо сразу побеспокоиться о монтаже вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии. Даже если гараж не отапливаемый, следует побеспокоиться о монтаже вентиляции. Обычно вентиляция гаража своими руками не составит особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температур, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), а механическая одно или двухканальную систему со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму. Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимо две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, а вторую, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме. Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривается при строительстве гаража.

Если смотровая яма используется постоянно, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машины, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должно быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом.

Особенности вентиляции в погребе и смотровой яме в гараже: устройство и схема

Важность поддержания оптимального уровня влажности, температуры и загрязнённости воздуха в гараже понятна. Неблагоприятные условия крайне негативно влияют на состояние автомобиля, оборудования и других предметов, которые находятся в гаражном помещении. Поэтому так важно позаботиться об устройстве системы воздухообмена. Причём ключевое значение для благоприятных условий будет иметь наличие эффективной вентиляции в смотровой яме или подвале.

В смотровой яме необходимо оборудовать систему воздухообмена

Воздухообмен непосредственно в помещении гаража

Обязательным конструктивным элементом гаража является смотровая яма или подвал. Поэтому при строительстве и оборудовании объекта нужно продумать вентиляцию не только для надземной постройки, но и для пространства, которое будет углублено в землю.

И если вентиляцию самого гаража обустроить достаточно легко, то создать систему эффективной циркуляции воздуха для смотровой ямы или подвала будет сложнее. Для надземной постройки достаточно простой приточно-вытяжной системы воздухообмена естественного типа. Такая вентиляция монтируется с помощью вентиляционных труб, которые располагаются на разной высоте. Приточная линия размещается ниже, а вытяжная выше. За счёт разницы температур в помещении и на улице будет создаваться дисбаланс давления, который поспособствует движению воздушных масс. Дополнительными элементами для такой вентиляции будут решётки, дефлекторы и заглушки.

Решётки позволят защитить помещение от проникновения через канал грызунов, насекомых. Они служат простейшим фильтром от загрязнений. Дефлектор, установленный на трубу вытяжки, позволит усилить движение потоков воздуха. Заглушки нужны для перекрытия поступления или выхода воздуха.

Для улучшения параметров микроклимата гаражного помещения естественную вентиляцию можно дополнить принудительной. Для этого необходимо смонтировать вентиляторы, которые позволят искусственно нагнетать воздух (подавать или выводить) в случае возникновения такой необходимости.

Вентиляция смотровой ямы и подвала: общая информация

Для создания эффективной системы проветривания не только надземного помещения, но и смотровой ямы с подвалом потребуется использовать более сложную систему. Здесь можно применить два принципа:

  • монтаж вентиляции для смотровой ямы и подвала, которая будет являться частью системы воздухообмена всего строения;
  • для углублённых в землю помещений будет монтироваться отдельная система, не связанная с общей вентиляцией (является более эффективной).

Что произойдет, если не обустроить систему проветривания на «низких» участках гаражной постройки:

  1. Коррозия днища автомобиля из-за скапливающейся влаги в смотровой яме и образующегося конденсата.
  2. Порча продуктов питания и других предметов.
  3. Образование грибка и плесени.
  4. Ускорение износа конструктивных элементов постройки.
  5. Скапливание токсичных газов в смотровой яме.

Задачи, которые решает вентиляция смотровой ямы в гараже:

  1. Обеспечение поступления свежего воздуха.
  2. Регулирование температурного режима.
  3. Выведение излишков влаги, предотвращение образования конденсата, плесени.
  4. Удаление испарений топлива, выхлопных газов.

Факторы, которые учитываются при планировании и расчёте вентиляции:

  • размерные характеристики постройки и помещений (площади, высота);
  • назначение помещений — стоянка автомобиля, ремонтные работы, хранение продуктов питания, оборудования;
  • временные характеристики — планируемая частота нахождения в гараже транспортного средства, людей, сложность и частота ремонтных работ.

Потоки воздуха в гараже

Устройство и схема вентиляции

Самый простой способ обустройства вентиляции гаража с ямой и подвалом — проделывание небольших отверстий в стене строения. Их обязательно нужно прикрыть решёткой для защиты от проникновения грызунов и других животных. Такая система практически не требует финансовых и временных затрат. При этом она малоэффективна, особенно это касается пространства, находящегося ниже уровня земли.

Стандартная приточно-вытяжная система для надземной постройки гаража не сможет обеспечить необходимых условий для ямы и погреба.

Самым эффективным способом является приточно-вытяжная вентиляция автономного типа, которая делается в дополнение к имеющемуся воздухообмену для надземной постройки.

Схема приточно-вытяжной вентиляции естественного типа для подвала или смотровой ямы гаража:

  1. Трубы притока и вытяжки должны располагаться в противоположных углах.
  2. Приточная труба должна заканчиваться на уровне 20—30 см от пола.
  3. Труба вытяжки размещается максимально близко к потолку (для смотровой ямы к крышке).
  4. Трубы рекомендуется устанавливать максимально горизонтально.
  5. Внешний конец трубы вытяжки должен возвышаться над верхней точкой кровли гаража на расстоянии не менее 50 см.
  6. Верхнее окончание трубы притока размещается на 5—15 см выше уровня земли. Зимой важно обеспечивать очистку приточного отверстия от снега. Увеличивать высоту не рекомендуется, так как это снижает мощность циркуляции.
  7. Для повышения эффективности циркуляции воздуха на трубы устанавливаются дефлекторы. В любом случае трубы нужно защитить от попадания осадков и грязи колпаком.
  8. Труба притока дополняется решёткой для защиты от насекомых, грызунов и других животных.
  9. На трубах в помещении можно предусмотреть заглушки, которые позволят ограничить или прекратить циркуляцию в случае необходимости.
  10. В местностях с холодной зимой трубы необходимо утеплить, чтобы предотвратить промерзание.

К сожалению, естественная система вентиляции имеет один минус — при выравнив

Схема вытяжки воздуха из гаража

Расчёт параметров системы воздухообмена

Согласно документам, регламентирующим систему вентиляции гаража (СНиП 41—01—2003) в такое строение стандартной площади —для одного автомобиля, со смотровой ямой или подвалом — должно поступать не меньше 180—200 кубических литров воздуха каждые 60 минут.

Для обустройства эффективной и полезной системы вентиляции необходимо выполнить точные расчёты нескольких ключевых параметров:

  1. Диаметр вентиляционных каналов (труб).
  2. Длина прокладки каналов.
  3. Способ прокладки каналов — наружный или внутренний.
  4. Необходимость утепления каналов и конструктивных элементов.
  5. Необходимая мощность вентиляторов (если система принудительная).

При простом определении диаметра труб используется следующее соотношение — на каждый квадратный метр площади помещения нужно 15 мм диаметра.

Монтаж вентиляции смотровой ямы

Перед началом обустройства системы воздухообмена выполняются подготовительные мероприятия:

  • разработка проекта и схемы с точной разметкой, размерными характеристиками;
  • расчёт количества необходимых материалов, закупка наименований в нужном количестве;
  • подготовка инструмента и помещений для проведения работ (освобождение от посторонних предметов рабочего пространства).
Читать еще:  Как поменять тосол на оке

Материалы, необходимые для обустройства конструкции проветривания «углублённых» помещений гаража:

  1. Пластиковые трубы диаметром от 50 до 160 мм. Длина определяется исходя из высоты помещения и расстояния до точки выхода наружу.
  2. Фитинги — муфты, обводы, угольники, заглушка.
  3. Крепёжные материалы (хомуты, саморезы, дюбель-гвозди и др.).
  4. Решётка.
  5. Дефлектор.
  6. Заглушки или другие устройства для перекрытия труб.

Последовательность действий при монтаже вентиляции в яме или подвале:

  • В полу, стенах и потолке (в зависимости от запланированных мест на схеме) отмечаются места, где нужно сделать отверстия. С помощью перфоратора проделываются отверстия в этих точках. Важно аккуратно рассчитать размеры, чтобы отверстия позволяли протянуть через них трубы выбранного диаметра. В то же время отверстия не должны быть слишком большими, т. к. это затруднит их последующее аккуратное заделывание и увеличит расход материалов.
  • Последовательно прокладываются трубы приточной и вытяжной линий с их закреплением с помощью крепёжных материалов. Здесь важно соблюсти размерные параметры расположения труб, которые позволят создать нужную тягу.
  • После прокладки труб монтируются дополнительные элементы (решётки, дефлекторы).
  • Проверяется работоспособность системы.
  • Герметизируются стыки между трубами и стенами (потолком, полом). При необходимости открытые участки труб утепляются.

Если планируется монтаж вентилятора, стоит понимать, что принудительная система должна сохранять возможности естественной вентиляции.

Вентилятор — прибор, который может сломаться или отключиться при отсутствии электричества. В отключённом состоянии через него может проходить ограниченное количество воздуха.

В таком случае потребуется использовать естественное поступление. В связи с этим нужно прокладывать две линии проветривания параллельно или предусмотреть в месте установки вентилятора возможность прохождения воздуха (отверстие делается большего диаметра или разветвляется с помощью фитингов). Эта проблема не является критической, т. к. вентилятор можно просто демонтировать.

Вентиляция в погребе, подвале и смотровой яме гаража: устройство и схема правильной вытяжки

Грамотная организация вентиляции в гараже в подвале, смотровой яме является таким же важным вопросом, как и обеспечение пожарной безопасности, подключения коммуникаций и, наконец, сам процесс проектирования и возведения постройки.

Раскроем этот вопрос поподробнее и выясним, почему это так и как же правильно организовать циркуляцию воздуха. Также в статье Вы найдете схемы вентиляции подвала в гараже и узнаете о вытяжке в гараже и погребе.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Заставляем воздух циркулировать

Для создания вытяжки в подвале гаража нам вновь необходимы приточный и вытяжной воздуховоды, устанавливать их нужно также, как и для естественной вентиляции. Отличие от нее состоит в установке на вытяжке вентилятора, создающего постоянный воздушный поток, не зависящий от температуры «за бортом». Управлять его мощностью и температурой в подвале можно с помощью регулируемых заслонок.

В принудительной системе кондиционирования существуют альтернативы вентилятору:

  1. Диффузор-флюгер — создает воздушный поток за счет силы ветра. Устанавливать его следует в приточном канале.
  2. Турбодефлектор, смонтированный на верхушке вытяжной трубы. При наличии ветра он создает пониженное давление в вентиляционном канале, усиливая в нем тягу. Турбодефлектор можно комбинировать с вентилятором, увеличивая мощность системы кондиционирования.
  3. Установка в вытяжном канале небольшой лампочки накаливания. Лампочка нагревает воздух в трубе, он стремится вверх и в итоге мы получаем необходимый нам поток.

Вентиляция погреба в гараже — схема:

Умеете устанавливать датчики и работать с автоматикой? Тогда вам стоит попробовать создать «умную» систему, регулирующую мощность воздушного потока в зависимости от температуры в подвале или уровня загазованности смотровой ямы.

Затратив немного времени, сил и денег на установку вытяжки в гараже в подвале, вы обеспечите хранимым там вещам и продуктам сохранность в течение долгого времени, хороший микроклимат в гараже и обезопасите свой автомобиль от коррозии.

Полезное видео

Подвал в гараже — вентиляция:

А также смотрите видеоролик о том как сделать в смотровой яме в гараже вентиляцию:

Вентиляция в овощной яме в гараже

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только производить профилактический ремонт и следить за его состоянием, но еще и правильно хранить. Важно, чтобы гараж был хорошо вентилируемым, так как повышение влажности помещения способствует появлению на автомобиле ржавчины. Также вентиляция в гараже необходима и в случае, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

  • появление на кузове ржавчины;
  • разрушение элементов строения из-за высокой влажности;
  • отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом проведения подобных работ.

Читать еще:  Какую марку шин выбрать

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

  • болгарка, которая необходима для резки труб;
  • перфоратор;
  • трубы из пластика;
  • защитные решетки.

Создание вентиляции указанного типа происходит следующим образом:

  1. Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
  2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
  3. Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
  4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

  1. Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
  2. Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
  3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

  • разработать схему вентиляции в гараже;
  • определить наиболее оптимальные места для создания вентиляционных отверстий;
  • выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

  • система вентилирования на всем протяжении должна иметь одинаковый диаметр;
  • также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
  • важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
  • наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

Сообщества › Гараж Мечты › Блог › Вентиляция смотровой ямы

Яма хорошо, но сырость не нужна. Вытяжка была заложена ещё при строительстве, а вот про приточку пазобыли. Исправляем. Посмотрим как будет работать. Хотя скажу вытяжка работала неплохо и без приточки. Думаю по фото всё понятно

Комментарии 20

Если я правильно понял, то у тебя вот так сделано. Ёмкость под конденсат я ни стал рисовать. Слева ворота.

Все верно. Приток возле ворот, отток в противоположном углу

А ворота утеплены? Погреб далеко от ямы?

Погреба нету. Ворота не утеплены. Гараж не отапливаемый)

Не очень понятно по фото(((

херня это а не вентиляция…
можно подумать что доски на яме так плотно лежат что прямо мешают воздуху.что надо было делать в них дырку)
просто одну трубу делают впереди гаража.рядом с воротами.нижний торец трубы выходит под потолком подвала.и вторая такая же в противоположной углу.и выводится все это.наверх через крышу.минимум на полметра.лучше метр…вот и вся ваша.ВЕНТИЛЯЦИЯ.без всяких приточек.вытяжек и прочего.все само будет…циркулировать.естественным способом…а вы так и будете мочу в канистры собирать…т.е конденсат)))

Так у него так и сделанно!

да? возможно но увидел только одну трубу с которой почему то херачит конденсат в бутылек…

У меня сделано проще, доски закрывающие смотровую яму, для быстрого открытия, сбиты в три щита. В каждой доске высверлено с десяток отверстий диаметром 25 мм. Никакого конденсата нет и в помине. Если закладываю на спячку мокрые колеса, после помывки, то все высыхает махом естественным путем.

По фото же видно. Вытяжка есть как Вы и говорите. В противоположном углу я сделал приточку. Там не просто отверстие в доске. В яме идёт труба к самому полу, соединяющаяся с этим отверстием. Забор воздуха происходит из гаража а атток собственно уже на улице(вытяжка сделана с самого начала строительства гаража) в Вашем варианте весь конденсат попадает в гараж, где и накапливается. Зимой особенно когда мороз все это дело мёрзнет а при потеплении капает на голову. А от сбора не уйти

Интересно, сколько конденсата получилось уже собрать

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
