Шайба между коробкой и раздаткой уаз

www.uaz-club.org.ua

Форум украинских УАЗоводов и УАЗолюбителей

  • Список форумівУАЗ :: МатчастьТрансмиссия, ходовая, тормоза, рулевое, колеса и шины
  • Змінити розмір шрифту
  • Версія для друку
  • Допомога
  • Реєстрація
  • Вхід

HELP! РК+Коробка = клин. (

HELP! РК+Коробка = клин. (

maximus30 » Пон грудня 13, 2010 0:49

Drifter » Пон грудня 13, 2010 9:22

Re: HELP! РК+Коробка = клин. (

Pinochet » Пон грудня 13, 2010 9:58

maximus30 » Пон грудня 13, 2010 11:28

Re: HELP! РК+Коробка = клин. (

maximus30 » Пон грудня 13, 2010 11:31

Re: HELP! РК+Коробка = клин. (

korak » Пон грудня 13, 2010 11:57

Re: HELP! РК+Коробка = клин. (

maximus30 » Пон грудня 13, 2010 12:26

Re: HELP! РК+Коробка = клин. (

korak » Пон грудня 13, 2010 12:55

соеденял коробку и раздатку недавно, не видел никаких колец , просто коробка прокладка переходная пластина и РКПП, все включается и выключается

Re: HELP! РК+Коробка = клин. (

maximus30 » Пон грудня 13, 2010 13:07

соеденял коробку и раздатку недавно, не видел никаких колец , просто коробка прокладка переходная пластина и РКПП, все включается и выключается

Re: HELP! РК+Коробка = клин. (

korak » Пон грудня 13, 2010 13:19

ну не_знаю если ее не поставить какие будут потом проблемы, на моем уазе ее нету.
вот нашел сдесь в теме http://uaz-tyning-servis.narod.ru/off.html
, оно? если да то точно у меня такой детали нету

Re: HELP! РК+Коробка = клин. (

maximus30 » Пон грудня 13, 2010 13:37

ну не_знаю если ее не поставить какие будут потом проблемы, на моем уазе ее нету.
вот нашел сдесь в теме http://uaz-tyning-servis.narod.ru/off.html
, оно? если да то точно у меня такой детали нету

Re: HELP! РК+Коробка = клин. (

korak » Пон грудня 13, 2010 16:45

а я наверное буду искать и ставить , всетаки думаю она там нужна

Re: HELP! РК+Коробка = клин. (

maximus30 » Пон грудня 13, 2010 18:05

а я наверное буду искать и ставить , всетаки думаю она там нужна

Re: HELP! РК+Коробка = клин. (

genadiy » Пон грудня 13, 2010 20:10

Re: HELP! РК+Коробка = клин. (

korak » Вів грудня 14, 2010 17:17

есть у меня две книги по уазу в одной есть шайба на картинке в другой нету. а еще написано надо собирать включив 2-ю передачу.
А шайбу я сегодня купил , она действительно не такая как на фотке. Буду ставить , сейчас коробка и раздатка сняты и двигатель тоже . но повторюсь у меня раньше такая шайба не стояла и все было ОК.

Сообщества › УАЗоводы › Блог › шайбы между кпп н/о и рк

Кпп полносинхра 4х ст, рк прямозубая.
Когда разбирал агрегаты, между кпп и рк на вторичном валу была шайба

По каталогу деталей и всяким инструкциям по сборке, написано что должна стоять шайба на промвалу кпп

Зачем оно там надо? чтобы подшипник не вываливался из кпп есть проточка на плите

Но вот вылет подшипника вторичного вала? я думал что эта шайба обеспечивает прижим подшипника в кпп. Без него он оттуда будет вываливаться. Но попробовав собрать с этой шайбой и без прокладок я получил зазор гдето 2.5 — 3 мм

Сборка без шайб и без прокладок — никакого зазора совершенно. При этом видно как уперся подшипник

При этом эта деталь, что стоит в раздатке имеет вмятину под подшипник

На недосинхре подшипник удерживается полумесяцами, прикручеными на болты и такого геморроя нет. У кого полносинхра, кто как собирал что ставил?

Единственное руководство которое нашел — это про регулировку шайбой под подшипником кпп внутри кпп (www.uazbuka.ru/xmission.htm#zazor1234). Но с ним вроде все ок. при затяжке вал на нейтрале начинает крутится чуть тяжелее чем когда подшипник свободен

Метки: кпп уаз н/о зазор

Комментарии 25

Вот и я на этот момент внимание обратил коробас синхру трёс подшипники менял вторичный вал не мерил а промежуточный без прокладки с пластиной прижатой бегает 1мм примерно вот и думаю шайбы колдовать или вовсе несколько точек на пластине капнуть сваркой да обточить чтобы стопор подшипника к коробке подпереть

да думаю шайбами проще, сварка и чугун — то еще развлечение

Нет не чугун а на стальной детали шайбы сложнее где их брать нужной толщины

На днях разговаривал как раз с одним уазоводом на эту тему. Он тож говорит ебся с этой шайбой, но потом шлефанул ее под размер. Чтобы всала прокладка и поджало подшибник. После этого песня говорит стала и забыл про эту проблему. Может тож так же попробовать.

я подумываю сделать наборную шайбу. Нарежу ее из консервных банок и чего попало. Просто тяжело подобрать этот размер, но я думаю лучше чуть пережать, а там уже прокладка и герметик не дадут течь маслу с раздатки

я давненько тоже мучался с этой шайбой и поставил ее под пром вал

а эта шайба точно туда ставиться может под пром вал?

Если ее не поставить и обжать гайки на всю то при включении передачи хрен провернешь вторичный вал. www.drive2.ru/l/6911371/

В общем. если ставить эту шайбу под пром вал, то получается странное: толщина стопорного кольца 2мм. толщина подшипника от стопорного до края — 3мм + 2мм эта шайба = 7мм. Толщина распорки меж рк и кпп — 6мм. Соответсвенно вопрос: это что я 1 мм должен прокладками добирать? и тогда явно будет гулять подшипник вторичного вала… Других таких шайб нету

Упорное кольцо подшипника вторичного вала. Ох, и нагребся я с ним в свое время! Стояли у меня КПП и РК «Сделано в России». Сбрасывал не раз, упорного кольца между ними не было. Потом в РК промежуточный вал накрылся, на шестерне срезало зубья. Полез искать валы, а они на РК российского производства на стопорных кольцах, на советских — на гайках, с резьбами. Решил поменять РК целиком. Нашел за недорого советскую РК. Поставил, выезжаю из гаража, остаются 2, 4 и задний ход, 1 и 3 нет. Снова встаю на яму, сбрасываю коробку, вторичный вал ушел назад, стопорные пластинки двухрядного подшипника на винтах выгнуло. И так несколько раз подряд, потом померил отверстия под двухрядный подшипник в РК, а в российской РК оно меньше. Так что надо мерить отверстие в РК. Если оно по размеру обоймы подшипника, то ничего там не надо ставить.

так у тебя получается была недосинхра, раз оно на болтах. А тут в целом без вариантов.

Да, у меня полусинхра, но там от отверстия в РК все зависит.

не совсем понял, какое отверстие? которое под промвал? или под вторичный? потому что промвалтам по идее только под болт проточка. А под вторичный вал, там стоит стакан, который у меня почему то не забивается до конца

Читать еще:  Как сбросить чек на приоре самому

Под вторичный вал КПП. Наружная обойма подшипника упирается или в упорное кольцо, или сразу в корпусе РК проточена посадка под обойму двухрядного подшипника КПП. Если подшипник садится прямо в корпус РК как мамина умница, кольцо не нужно. если проваливается в отверстие РК — то ставь упорное кольцо.

не совсем понял, какое отверстие? которое под промвал? или под вторичный? потому что промвалтам по идее только под болт проточка. А под вторичный вал, там стоит стакан, который у меня почему то не забивается до конца

Упорное кольцо, или стакан — сейчас бывает, что в новых РК их не ставят.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Двухрычажная раздаточная коробка автомобилей УАЗ семейств 3151, 3160 и 3741 предназначена для распределения крутящего момента между ведущими мостами. Кроме того, дополнительная понижающая передача раздаточной коробки позволяет увеличить силу тяги на ведущих колесах и расширить диапазон передач трансмиссии до восьми или десяти передач вперед, для четырех и пятиступенчатой коробки передач соответственно, и двух назад.

Двухрычажная раздаточная коробка УАЗ, устройство.

Двухрычажная раздаточная коробка двухступенчатая, механическая, имеет дополнительную понижающую передачу. 469-1800020 — с понижением 1.94 для мостов с бортовыми редукторами, 31512-1800020, 3159-1800021-10, 3159-1800021-60 — с понижением 1.94 для одноступенчатых мостов автомобилей капотной компоновки, 3741-1800020 — с понижением 1.94 для одноступенчатых мостов автомобилей вагонной компоновки.

На часть автомобилей семейства УАЗ-3151 могла устанавливаться модернизированная мелкомодульная двухрычажная раздаточная коробка 31514-1800022-50, в которой зубья шестерни включения переднего и заднего мостов, а также зубчатых венцов валов привода заднего и переднего мостов выполнены с модулем 2.5 мм вместо 3.5.

Для автомобилей семейства Уаз-3160 с четырехступенчатой коробкой передач каталожный номер мелкомодульной раздаточной коробки — 3160-1800020-02, с пятиступенчатой коробкой передач — 31603-1800020.

При этом передаточное число пониженной передачи уменьшилось и стало 1.47 вместо обычных 1.94. Эти раздаточные коробки взаимозаменяемы и внешне ничем не отличаются. Измененные детали отличаются от аналогичных деталей с модулем зубьев в 3.5 мм только числом зубьев. У мелкомодульной раздаточной коробки шестерня включения переднего и заднего мостов имеет 43 зуба вместо 27, зубчатый венец вала привода заднего моста и вала привода переднего моста имеет 41 зуб вместо 34.

Двухрычажная раздаточная коробка выполнена в корпусе, который состоит из двух частей — картера и крышки. Уплотнение выходных валов обеспечивается резиновыми манжетами, запрессованными в крышки. Все соединения крышек с картером и разъемом картера уплотняются паронитовыми прокладками.

Картер раздаточной коробки.

Чугунный, имеет разъем в плоскости перпендикулярной к осям валов. Взаимное положение частей определяют два трубчатых штифта. Механическая обработка картера выполняется в сборе с крышкой. Поэтому отдельно эти детали не взаимозаменяемы. В верхней части картера имеется люк, закрытый крышкой, для установки механизма отбора мощности.

Центрирование раздаточной коробки на коробке передач происходит по двухрядному радиально-упорному подшипнику через промежуточный стакан. Между коробками установлены пластина подвески агрегата и прокладки.

Вал привода заднего моста.

Передает крутящий момент на задний карданный вал и изготовлен за одно целое с шестерней, которая обеспечивает привод на передний мост и участвует в образовании понижающей передачи. Вал имеет наружные прямобочные шлицы, на которых закрепляется ведущая шестерня спидометра и фланец для соединения с задним карданным валом.

Вал установлен на двух шариковых подшипниках. В передней части вала имеются внутренние эвольвентные шлицы для включения прямой передачи. Все детали на валу — передний подшипник, ведущая шестерня спидометра, маслоотражатель, задний подшипник, упорная шайба и фланец закрепляются с помощью специальной гайки и шайбы. Стопорение гайки производится вдавливанием ее буртика в один из пазов вала.

Промежуточный вал.

Изготовлен за одно целое с промежуточной шестерней понижающей передачи и в задней части имеет эвольвентные шлицы для посадки шестерни включения переднего моста. Опорами вала являются два подшипника. Задний подшипник на валу закрепляется специальной гайкой, которая стопорится вдавливанием ее буртика в один из пазов вала.

Вал привода переднего моста.

Передает крутящий момент на передний карданный вал и изготовлен за одно целое с ведомой шестерней. Вал установлен на двух подшипниках и фиксируется так же, как и промежуточный вал.

Механизм переключения передач двухрычажной раздаточной коробки.

Имеет две вилки, вилку включения прямой и понижающей передачи, и вилку включения переднего моста, входящие своими лапками в соединение с подвижными шестернями. Вилки перемещаются по неподвижным штокам и снабжены пружинными фиксаторами. В штоках для фиксации положений имеются вырезы.

Рычаги переключения передач.

Размещены в отдельной крышке установленной на верхнем наклонном люке картера. Крышка также служит опорой для размещения двух подвижных штоков, на которых с помощью штифтов закреплены рычаг включения прямой и понижающей передачи и рычаг включения переднего моста. В передней части крышки отверстия для штоков уплотнены резиновыми кольцами. В задней части отверстия для штоков закрыты заглушками.

На автомобилях УАЗ капотной компоновки внешние концы штоков через пальцы соединены с вильчатыми головками рычагов управления, поворачивающихся на оси рычагов. На автомобилях УАЗ вагонной компоновки внешние концы штоков через пальцы соединены с тягами механизма дистанционного управления раздаточной коробкой.

Между штоками установлен шарик диаметром 11 мм, который выполняет роль замка и не позволяет включить понижающую передачу, пока не включен передний мост и не позволяет выключить передний мост до тех пор, пока не будет выключена понижающая передача. Отверстие под шарик и два отверстия для установки штифтов в поводки и штоки закрыты заглушками.

Схема работы двухрычажной раздаточной коробки УАЗ.

Ведущим валом раздаточной коробки является вторичный вал коробки передач. На его шлицевом конце подвижно посажена ведущая шестерня которая при соединении с шестерней вала привода заднего моста дает прямую передачу раздаточной коробки. Перемещением ведущей шестерни вперед до соединения с шестерней, выполненной за одно целое с промежуточным валом включается понижающая передача.

Соединением подвижной шестерни промежуточного вала с шестерней вала привода заднего моста и шестерней вала привода переднего моста включается привод на передний мост. При перемещении шестерни включения переднего моста вперед она выходит из зацепления с шестерней привода переднего моста и передний мост выключается, но остается в зацеплении с шестерней вала привода заднего моста, что обеспечивает вращение промежуточного вала на прямой передаче и разбрызгивание шестернями масла для смазки подшипников и других подвижных соединений.

Обслуживание двухрычажной раздаточной коробки в процессе эксплуатации.

Двухрычажная раздаточная коробка УАЗ в процессе эксплуатации требует минимального технического обслуживания, которое сводится к проверке уровня трансмиссионного масла и его замене в рекомендуемые руководством по эксплуатации сроки, а также к периодической проверке всех резьбовых креплений раздатки. При обнаружении течи масла из раздаточной коробки надо выяснить причину и заменить неисправные детали, чаще всего это прокладки, уплотнительные кольца и тому подобное.

Читать еще:  Как перевозят новорожденных в машине

При смене трансмиссионного масла в картере раздаточной коробки или его доливке необходимо одновременно проверять уровень масла и в коробке передач. Уровень должен быть у нижнего края заливных отверстий. В процессе эксплуатации автомобиля возможно понижение уровня масла в коробке передач до 8 мм относительно нижней кромки заливного отверстия и одновременное его повышение в раздаточной коробке. При этом выравнивать уровни масла в коробке передач и раздаточной коробке не обязательно, так как общий объем масла обеспечивает нормальную работу обоих узлов.

Регулировок двухрычажная раздаточная коробка не имеет. На автомобилях УАЗ капотной компоновки семейства УАЗ-31512 ось рычагов переключения смазывается через пресс-масленку, доступ к которой осуществляется снизу. На автомобилях УАЗ вагонной компоновки семейства УАЗ-3741, при разборе механизма управления смазываются валы и нижняя опора, а также производится регулировка передних тяг механизма.

Двухрычажная раздаточная коробка УАЗ, возможные неисправности.
Повышенный шум в раздаточной коробке.

— Изношены зубья шестерен, смятие и выкрашивание их рабочей поверхности
— Ослабла затяжка гаек соединения раздаточной коробки с коробкой передач или болтов крепления крышек подшипников
— Изношены подшипники
— Недостаточный уровень трансмиссионного масла, масло загрязнено или не соответствует рекомендованному
— При ремонте раздаточной коробки установлены шестерни не подобранные по шуму

Затруднено переключение передач.

— Неодинаковый радиус качения шин автомобиля, из-за их разного размера или степени износа, или разное давление в шинах
— Заедание в шлицевом соединении ведущего и промежуточного валов
— Забоины на зубьях малого венца ведущей шестерни от ударов при включении, изогнут шток вилки переключения
— Заедание рычагов переключения на оси

Самовыключение передачи раздаточной коробки при движении автомобиля.

— Изношены зубья шестерен
— Изношены подшипники, появление перекоса валов
— Увеличенный зазор в шлицевом соединении шестерня — вал
— Неполное включение передачи из-за погнутости деталей механизма переключения или забоин на шестернях и шлицах
— Ослаблена работа фиксатора из-за износа деталей или потери упругости пружины

Течь масла из раздаточной коробки.

— Повреждены прокладки в разъемах картера, крышек подшипников и в соединении раздаточной коробки с коробкой передач
— Ослабла затяжка гаек и болтов, крепящих крышки подшипников, крышку картера и соединяющих раздаточную коробку с коробкой передач
— Изношены или повреждены сальники валов раздаточной коробки
— Трещины в корпусных деталях
— Выпали или повреждены заглушки штоков механизма переключения и заглушки гнезда переднего подшипника промежуточного вала

УАЗ Патриот — российского в нем все меньше, но становится ли он лучше?

Иностранные фирмы из кожи вон лезут, чтобы увеличить степень локализации своих машин российской сборки. А УАЗ Патриот — обратный пример: российского в нем все меньше и меньше! Теперь к корейской коробке передач добавилась «раздатка» Dymos с электромеханическим управлением — и… Насколько лучше стал «антилокализованный» Патриот?

Чу, есть эффект! Меньше вибраций, тише гул. Первый круг по грунтовой трассе под Ульяновском я проехал на дореформенном Патриоте: шестерни воют, к рычагу управления раздаточной коробкой нужно прикладывать истинно мужские усилия, понижающая передача включается только с помощью такой-то матери… А уж выбивание передачи в «раздатке» давно стало фамильной чертой уазиков. Эта трансмиссия родом из шестидесятых годов — агрегат с шестеренчатой передачей подводимого момента на обе оси впервые появился на УАЗе-469. Единственная значительная модернизация произошла уже в XXI веке, когда вместо прямозубых шестерен появились менее шумные косозубые.

И вот — революция! Коробка передач корейской компании Dymos ставилась на Патриот с самого начала, а теперь уазовцы подобрали из ассортимента этой же фирмы и «раздатку» — почти такая же применялась на Kia Sorento первого поколения. Для УАЗа агрегат пришлось переработать и «упаковать» в новый картер: карданный вал к передним колесам у ульяновских машин идет справа от силового агрегата, а не слева, как у «корейца». Но поставлять «раздатки» будут вовсе не из Кореи, а из Китая, где у фирмы Dymos есть свой завод.

Момент на переднюю ось передается с помощью цепи, поэтому корейская «раздатка» оказалась заметно крупнее отечественной и для нее пришлось переделывать панель пола. Видимая часть айсберга — новый кожух центрального тоннеля в салоне, на котором красуется вращающийся селектор управления. Режимов работы, как и прежде, три: задний привод (2H), полный привод (4H) и полный привод с включенной «понижайкой» (4L).

И никакого рычага! Переключаться между задним и полным приводом можно в движении, а вот включить демультипликатор — только на стоящей машине, с переведенной в нейтраль коробкой передач и выжатой педалью сцепления. Затем нужно повернуть шайбу-селектор до упора вправо и подержать так три секунды. Держу, отпускаю и… ничего не происходит — в комбинации приборов все еще светится пиктограмма «4H». И только спустя еще три секунды, когда я уже вновь потянулся к селектору, ее сменяет надпись «4L». Есть и другой неприятный момент: если при штурме бездорожья с включенной «понижайкой» водитель не рассчитал тягу и заглушил мотор, то после его запуска «раздатка» автоматически переходит в режим 4H. Словом, над настройкой управляющей электроники уазовцам еще нужно поработать.

Зато с новой «раздаткой» Патриот стал не только комфортнее, но и проходимее: передаточное отношение демультипликатора увеличено на треть — с 1,94 до 2,56. Но и тут не обошлось без ложки дегтя: электронный блок и электромотор переключения передач установлены снаружи, на картере «раздатки», и лишены какой-либо защиты — долго ли они протянут при штурме болот, смогут ли противостоять дорожным реагентам? Уазовцы, конечно, уверяют, что никаких проб­лем не будет, и с гордостью добавляют про увеличенный вдвое интервал между сменами масла в «раздатке» — каждые 80 тысяч километров.

Кстати, Патриот с «родной» трансмиссией пока остается в производственной программе — это простейшая комплектация Welcome за 499 тысяч рублей. Такие машины выпускают на заказ, спрос на них невелик (за три месяца продано лишь 30 внедорожников), но уазовцы все же сделали «производственный запас» из трехсот дореформенных кузовов.

Вместе с корейской «раздаткой» Патриот обзавелся и другими нововведениями. Кнопки электростеклоподъемников пере­ехали на дверные подлокотники, появилась новая панель потолка, а в списке опций теперь значатся подогрев задних сидений и электрообогрев лобового стекла. Увы, есть и упрощения: например, исчезли газовые пружины капота — вместо них теперь обычный металлический пруток.

Хорошо хоть цены не изменились: от 568 тысяч рублей за версию Classic с бензиновым мотором до 755 тысяч рублей за дизельный Патриот Limited. Но и здесь уазовские маркетологи пошли на хитрость — наценка за все обновления была заложена еще при январском повышении цен, а на дореформенные Патриоты теперь действует 15-тысячная скидка.

Читать еще:  Почему на ВАЗ-2114 не работает свет в салоне: основные причины

Что дальше? Уже в начале следующего года УАЗ обещает внедрить катафорезную технологию грунтования кузовов Патриота и Хантера вместо древнего анафореза — это должно значительно улучшить коррозионную стойкость. Чуть позже будет изменена и технология окраски рам.

Одновременно идут работы по повышению качества сборки и уменьшению себестоимости уазиков. По словам заводчан, огромные ресурсы для этого скрыты в оптимизации логистики и технологии производства, ведь все это сохранилось еще с советских времен, когда УАЗ работал в первую очередь на «оборонку» и об эффективности никто особо не задумывался. Например, сейчас идет перенос некоторых производств из дальних уголков завода ближе к сборочному конвейеру, чтобы сократить время и затраты на доставку комплектующих, а цеха штамповки и сварки должны стать компактнее.

В следующем году «патриотическое» семейство впервые подвергнется рестайлингу — изменятся наружные панели кузова и светотехника, а бамперы будут крепиться не к раме, а к кузову. Появится четырехканальная АБС Bosch девятого поколения (сейчас — трехканальная восьмого поколения), CAN-шина и новые сиденья с креплениями Isofix. А на 2015 год запланирована модернизация шасси, установка единого бензобака, «автомата»… Последний, как вы понимаете, тоже не российского происхождения, как и многие другие новые комплектующие.

Но что поделать, если зарубежные поставщики предлагают лучшее соотношение цены и качества по сравнению с отечественными компаниями? Например, пару лет назад на Патриоты начали было устанавливать сцепление ЗМЗ вместо немецкого LuK, но после множества рекламаций были вынуждены вернуться к прежнему варианту. И если в самом начале, в 2005 году, Патриот имел 20% импортных комплектующих, включая те, что формально собраны в России, но из привозных деталей (коробка передач, передняя панель, комбинация приборов, фары, гидроусилитель руля, сцепление, навесное оборудование двигателя и многое другое), то потом появились АБС Bosch, кондиционер Delphi, сиденья Dawnsco, аудиосистема с китайской начинкой. И вот итог: в стоимостном выражении УАЗ Патриот в сегодняшнем виде локализован только на 50%. Меньше, чем изначально иностранные Renault Logan/Sandero (72%), Duster и Лада Ларгус (по 64%)! А схожую с Патриотом степень локализации имеют Hyundai Solaris, Kia Rio и Nissan Almera.

Правда, новый двигатель, как обещают в Ульяновске, будет отечественной марки ЗМЗ — бензиновая двухлитровая «четверка» с турбонаддувом. Ведь, постепенно модернизируясь, Патриот проживет на конвейере как минимум до 2020 года. Но на заводе уже разрабатывают более компактный безрамный полноприводник на заимствованной платформе. Его обещают показать через пару-тройку лет, но это будет уже совсем другой УАЗ. И степень его локализации наверняка окажется еще ниже.

Шайба упорная подшипника РК УАЗ вала переднего моста

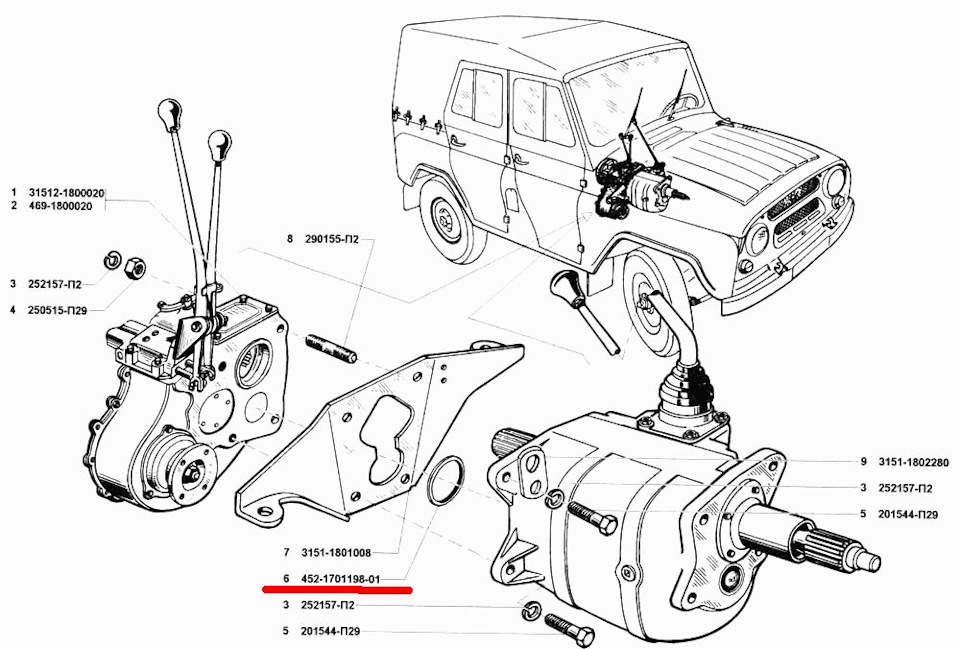

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.

Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:

01 – 1-ый взаимозаменяемый вариант

02 – 2-рой взаимозаменяемый вариант

09 – 9-тый взаимозаменяемый вариант

10 – 1-ый невзаимозаменяемый вариант

11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10

12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10

20 – 2-рой невзаимозаменяемый вариант

21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20

Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.

Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.

AUTOFIZIK.RU / авторемонт

Снятие раздаточной коробки

Работаем вдвоем на смотровой канаве или подъемнике.

Сливаем масло из раздаточной коробки (см. Замена масла).
Снимаем левую и правую накладки пола (см. Снятие механизма привода стояночного тормоза).
Отсоединяем привод спидометра от раздаточной коробки (см. Замена привода спидометра).
Снимаем передний и задний карданные валы (см. Снятие карданной передачи).

Ключом «на 13» отворачиваем две гайки крепления хомута приемной трубы к кронштейну коробки передач.

Ключом «на 12» отворачиваем два болта крепления кронштейна…

Отсоединяем наконечники проводов от выключателя сигнализатора стояночного тормоза.

Двумя ключами «на 19» ослабляем затяжку регулировочных гаек выключателя.

Снимаем резиновый буфер выключателя.

Отвернув гайку, снимаем выключатель.


Отсоединяем регулировочную вилку от рычага стояночного тормоза и, отвернув два болта, снимаем рычаг тормоза вместе с тягами (см. Снятие механизма привода стояночного тормоза).

Удерживая восемь болтов крепления поперечины ключом «на 17», отворачиваем головкой «на 19» их гайки.

Ключом «на 17» отворачиваем два болта крепления раздаточной коробки к коробке передач с правой стороны…

…и ключом «на 19» две гайки с левой стороны.


Постукивая молотком через деревянный брусок..

. и отжимая монтажной лопаткой, снимаем раздаточную коробку.

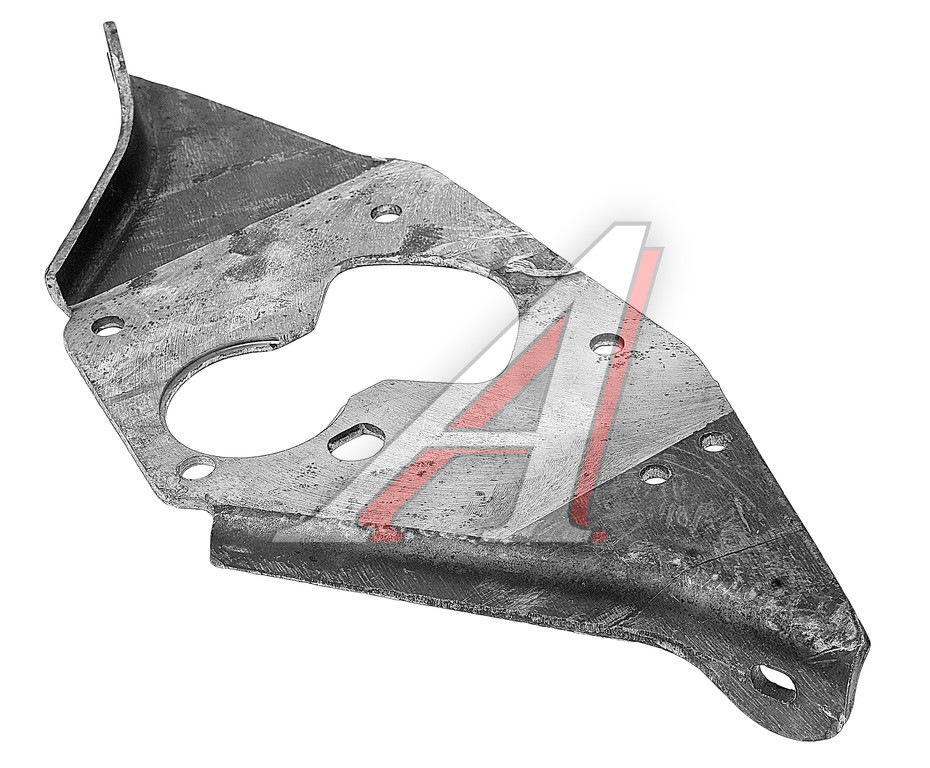

Снимаем дистанционную шайбу.


Устанавливаем раздаточную коробку в обратной последовательности:
заменяем уплотнительную прокладку, между раздаточной коробкой и коробкой передач, нанеся на прокладку слой герметика.
Включаем прямую передачу в раздаточной коробке рычагом, направляя ведущую шестерню рукой через отверстие в картере.
Для удобства установки:

ключом «на 12» отворачиваем четыре болта крепления механизма переключения.

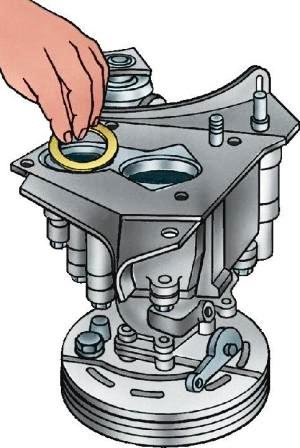

Устанавливаем промежуточную шайбу. Герметиком «приклеиваем» уплотнительную прокладку к коробке передач.
Поворачивая барабан стояночного тормоза, надеваем раздаточную коробку на шпильки и вторичный вал коробки передач. Наживляем болты и гайки крепления раздаточной коробки. Равномерно подтягивая болты и гайки, добиваемся запрессовки наружного кольца подшипника в гнездо раздаточной коробки и плотного прилегания агрегатов друг к другу.
Устанавливаем снятые детали в обратной последовательности.
Заливаем трансмиссионное масло в раздаточную коробку (см. Замена масла).
