Как прозвонить подрулевой шлейф

Снятие руля и восстановления шлейфа Airbag на Фольксваген Пассат Б4

Порядок работ применим для автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1,1H5) 1992 — 1998
Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Снятие руля и восстановления шлейфа airbag Passat b4

Неисправность:

После замены пыльника руля к рулевой рейки обнаружил, что загорелась лампочка airbag.
В ходе устранения ошибки вспомнил, что после снятия крестовины руля не зафиксировал руль, а крутанул его на несколько оборотов. Услышал в руле щелчок, догадывался, что оборвал шлейф airbag. Когда стал устранять неисправность решил сделать маленький фотоотчёт, может кому-то пригодиться. Сори за качество, снимал на телефон.

Итак всем «УДАЧИ» и начнём !

Для начала снимаем клеммы с аккумулятора (АКБ).

Звёздочкой откручиваем с обратной стороны руля два невыпадающих болта, которые крепят подушку безопасности.

Вот она сама подушка.

Отключаем шлейф с подушки, отсоединив красную фишку. Только отсоединяем аккуратно, снимается очень легко (поддев отверткой).

Так выглядит отключённая подушка.

Далее снимаем снизу под рулём пластмассовую обшивку, которая крепиться двумя саморезами. Рассоединяем белую фишку (конец шлейфа).

Откручиваем руль головкой на 24.

Так выглядит снятый руль сзади, где и находиться шлейф (контактное кольцо airbag).

Откручиваем три крестообразных винта, которые крепят контактное кольцо airbag и отсоединяем фишку сигнала.

Вот так оно выглядит !

Рассоединяем пластмассовые защёлки, кольцо делиться на две части.

И вот она нашлась причина. Обрыв шлейфа. Шлейф оборвался в точке выхода из кольца. В шлейфе всего две медных полоски (проводничка).

Чтобы шлейф не раскрутился и для удобства работы, мотнул изолентой.

Далее срезаем наплавку в точке выхода шлейфа и зачищаем шлейф. Шлейф лучше зачищать нагретым паяльником. Сначала шлейф я зачищал скальпелем, но это оказалось не очень эффективным, потому что скальпель снимал слой меди, а он там очень тонкий. Потому я и нагрел паяльником, легко снимается изоляция и не нарушается медный слой. Ну а теперь паяем. Вот так получилось. В месте соединения я проклеил шлейф к стенке суперклеем.

Место спайки я заплавил силиконом.

Даём остыть и проверяем тестером шлейф. Я сначала удивился потому, что он коротил (замыкался), но причина в белой фишке, когда отсоединена, в ней контакты замыкаются между собой, и размыкаются при подключении фишки.

Собираем всё в обратной последовательности.
Собрав всё полностью. Так ошибка и не пропала (лампочка аварии airbag горит дальше). Не огорчайтесь, это нормальное явление. Ошибку стереть можно только диагностическим кабелем (VCDS, AVTOadapter, VAG-Com) и никаким отключением клемм АКБ, как некоторые пишут.

Внимание .
При входе в контроллер airbag (программой VAG-Com) прочтите внимательно.

У меня Passat b4 1996 года ADZ

Обнаружено было 2 ошибки:
1. Обрыв цепи airbag.
2. Слабое напряжение питания airbag.
После стирания кричим: «УРА, всё заработало».
Если есть вопросы спрашивайте.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Подрулевой шлейф подушки безопасности на ВАЗ Приора, Гранта, Калина 2

  • Производитель: TAKATA
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке подрулевого шлейфа подушки безопасности, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, старого или нового образца (под руль трех лучевой с подушкой безопасности).

Большинство современных автомобилей оборудуется множеством систем безопасности, призванных минимизировать вред здоровью человека во время аварии. Одна из основных – подушки безопасности. Если на вашей машине сработал индикатор системы подушек безопасности, это значит, что во время ЧП она не сможет хорошо выполнить свое главное предназначение – смягчить удар.

Подрулевой шлейф представляет собой элемент управления рулем, позволяющий не допустить случайного наклона вала в неестественное положение. А также в нем проходят все электрические контакты, обеспечивающие подачу питания на кнопки рулевого управления – работа сигналов поворота, режимы запуска стеклоочистителей, включение ближнего и дальнего света, управление клаксоном и прочими кнопками панели руля.

Езда с поврежденным шлейфом в ряде случаев может вызвать самопроизвольное срабатывание подушки безопасности .

Скрученный подрулевой шлейф находиться внутри корпуса подрулевых переключателей, в виде гибкой ленты, по которой проходят токопроводящие дорожки, при вращении руля в одну сторону скручивается, в другую – раскручивается. Наибольшая деформация происходит на ее концах, с изгибом входящих в пластиковые направляющие. При этом сломаться могут как несколько дорожек, так и вся лента.

Основная особенность такой неисправности – это то, что одновременно зачастую перестают работать несколько кнопок на руле (звуковой сигнал, управление круиз контролем и так далее). Также можно услышать шум при быстром вращении руля.

Единственным разумным способом ремонта неисправности может быть только замена основания подрулевых переключателей в сборе со шлейфом.

Если на приборной панели горит лампочка подушки безопасности, а диагностика показывает обрыв или короткое замыкание в цепи поджига той или иной подушки безопасности, датчика или переключателя, наиболее вероятно механическое повреждение электропроводки или разъема.

Чаще всего это происходит по вине людей, разбиравших что-либо в автомобиле до этого:

— при снятии водительской подушки безопасности, например, перед снятием руля, легко повредить ее хрупкий разъем. Впоследствии, это выдаст себя зафиксированным обрывом цепи при исправном подрулевом шлейфе;

— при снятии пластиковых панелей перед шумоизоляцией салона может быть повреждена проводка преднатяжителей и датчиков положения ремней безопасности, не до конца защелкнуты разъемы при обратной сборке;

— если автомобиль оснащен датчиком продольного положения сидения, проводка, идущая от него, может со временем переломиться по изгибу. В этом случае в некоторых положениях сидения, контрольная лампа на приборной панели может гаснуть;

— таким же образом может быть повреждена проводка от датчика присутствия, срабатывающего при нагрузке на подушку сидения. Кроме того, он сам может быть поврежден излишне массивным пассажиром;

— контрольная лампа загорается и при неисправностях соединения блока управления подушками безопасности с другими системами автомобиля.

Подрулевой шлейф используется для замены аналогичной детали, при срабатывании подушки безопасности.

Другие артикулы товара и его аналогов в каталогах: 21700370931500 .

ВАЗ 2170, Калина 2, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить подрулевой шлейф подушки безопасности на автомобиле Лада Приора, Гранта, Калина 2 .

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как отремонтировать подрулевой шлейф своими руками

  • Как отремонтировать подрулевой шлейф своими руками
  • Функционал подрулевого шлейфа
  • Демонтаж элемента
  • ТО подрулевого шлейфа
  • Осмотр и проверка на наличие повреждений
  • Разборка шлейфа
  • Ремонт детали
  • Видео: Съем и ремонт подрулевого шлейфа
  • Чем смазать механизм
  • Установка или замена
  • Рекомендации и предостережения

Подрулевой шлейф представляет собой важный механизм, с помощью которого происходит передача сигнала управления от руля. Эта часть машины довольно часто ломается. Чтобы её отремонтировать, необходимо знать, как происходит процесс демонтажа и установка данного элемента.

  • Функционал подрулевого шлейфа
  • Демонтаж элемента
  • ТО подрулевого шлейфа
    • Осмотр и проверка на наличие повреждений
    • Разборка шлейфа
    • Ремонт детали
    • Видео: Съем и ремонт подрулевого шлейфа
    • Чем смазать механизм
  • Установка или замена
  • Рекомендации и предостережения

Функционал подрулевого шлейфа

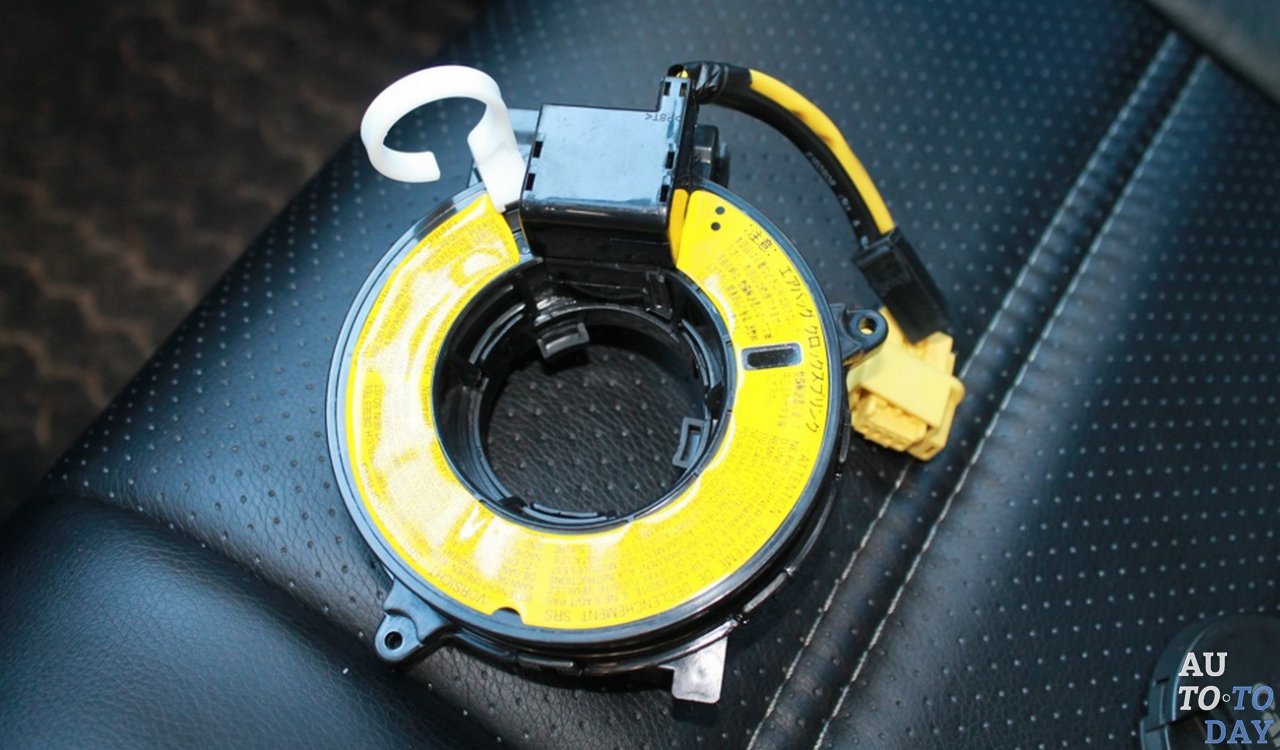

Подрулевой шлейф представляет собой элемент электронной системы автомобиля, необходимый для передачи сигналов управления с руля. Поскольку рулевое колесо в современных авто не только нужно для поворота колёс, а и для многих других вспомогательных функций, необходимо, чтобы оно правильно и легко двигалось. В нём должна чётко работать вся электроника. Именно для этого необходим подрулевой шлейф или ленточный кабель.

Конструкция описываемой детали отличается у разных машин. У одних авто она очень простая с малым количеством составляющих. У других — этот механизм представляет высокотехнологичный узел со сложной системой взаимодействия.

К поломкам подрулевого шлейфа могут приводить несколько причин, среди которых:

  • стирание в процессе длительной эксплуатации;
  • повреждение в результате неосторожного резкого поворачивания руля;
  • поломка при некачественном ремонте рулевой колонки, ДТП, резком срабатывании подушек безопасности;
  • попадание влаги в подрулевую зону.

Симптомами неисправности являются:

  • прекращение работы одной или нескольких кнопок на руле, отвечающих за подушки безопасности, круиз-контроль, автомагнитолу и др. устройства;
  • загорание контрольного индикатора подушек безопасности на приборной панели;
  • отсутствие звуковых сигналов;
  • хруст в зоне рулевой колонки.

Если наблюдаются характерные для поломки шлейфа признаки, первым делом следует произвести компьютерную диагностику, после чего проверить исправность работы элемента мультиметром. Для этого следует осуществить съём отрицательной клеммы аккумуляторной батареи. В случае наличия в машине возможности отключения блока управления подушками безопасности достаточно отключить лишь его, поставив в положение «off». Если требуется проверить шлейф полностью, то его придётся демонтировать.

Демонтаж элемента

В каждой марке авто описываемый механизм разбирается по-разному. В сети интернет содержатся текстовые и видео-инструкции для многих машин.

Если для какого-то конкретного автотранспорта они отсутствуют, действовать следует согласно ниже перечисленным правилам:

  1. Поставить руль в среднее (нулевое) положение, если в инструкции к разборке не указано другое.
  2. Отключить клемму АКБ.
  3. Аккуратно разобрать кожух колонки, сняв саморезы или защёлки.
  4. Произвести демонтаж подушек безопасности.
  5. Освободить конструкцию рулевого колеса.
  6. Осуществить отсоединение разъёмов и съём блоков переключателей света, очистителей стекла, поворотников, которые находятся под рулём.
  7. Произвести демонтаж механизма, который крепится на скобах либо находится под защитой из пластмассы.

ТО подрулевого шлейфа

После того как описываемая деталь демонтирована, можно произвести её осмотр и ремонт. Осматривать нужно как внешнюю, так и внутреннюю часть. Чаще всего именно внутри случаются заломы, повреждения.

Осмотр и проверка на наличие повреждений

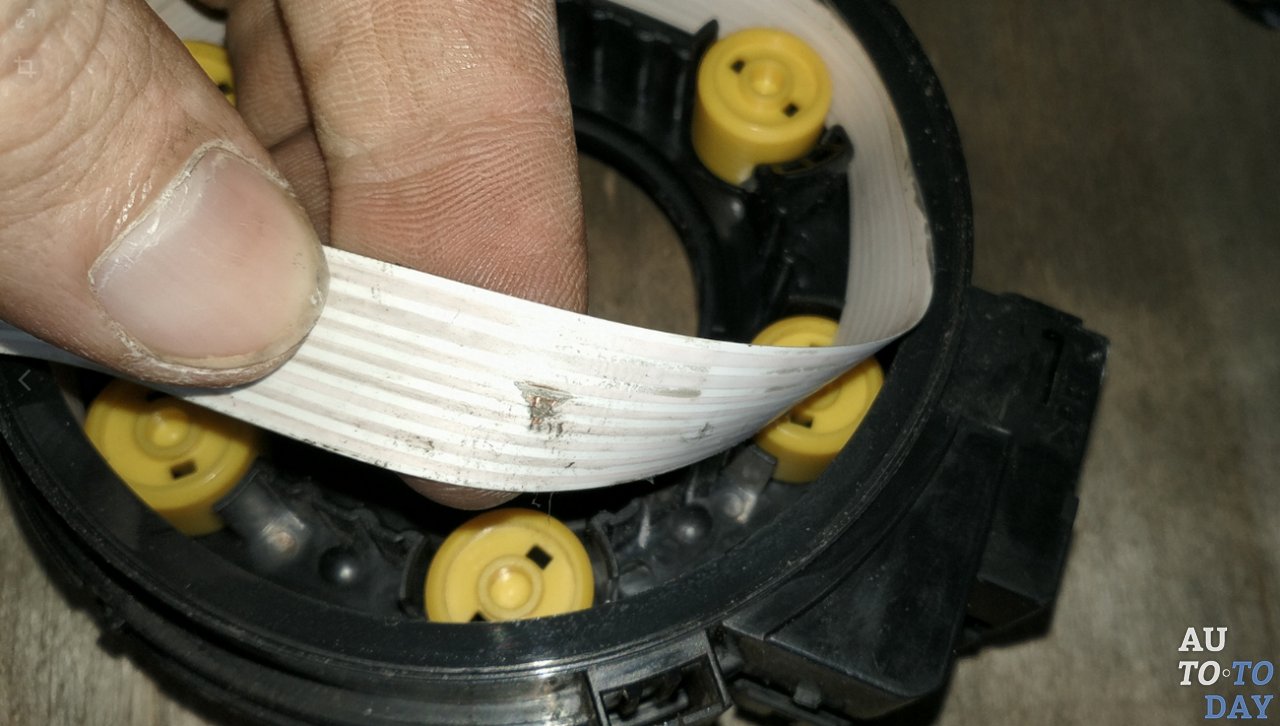

Довольно часто проблема заключается в том, что шлейф рвётся либо деформируется. Поэтому важно осмотреть его состояние полностью и убедиться, что повреждения отсутствуют. Сначала нужно произвести осмотр кожуха. Затем следует перейти к диагностике внутренностей, для чего потребуется разборка.

Разборка шлейфа

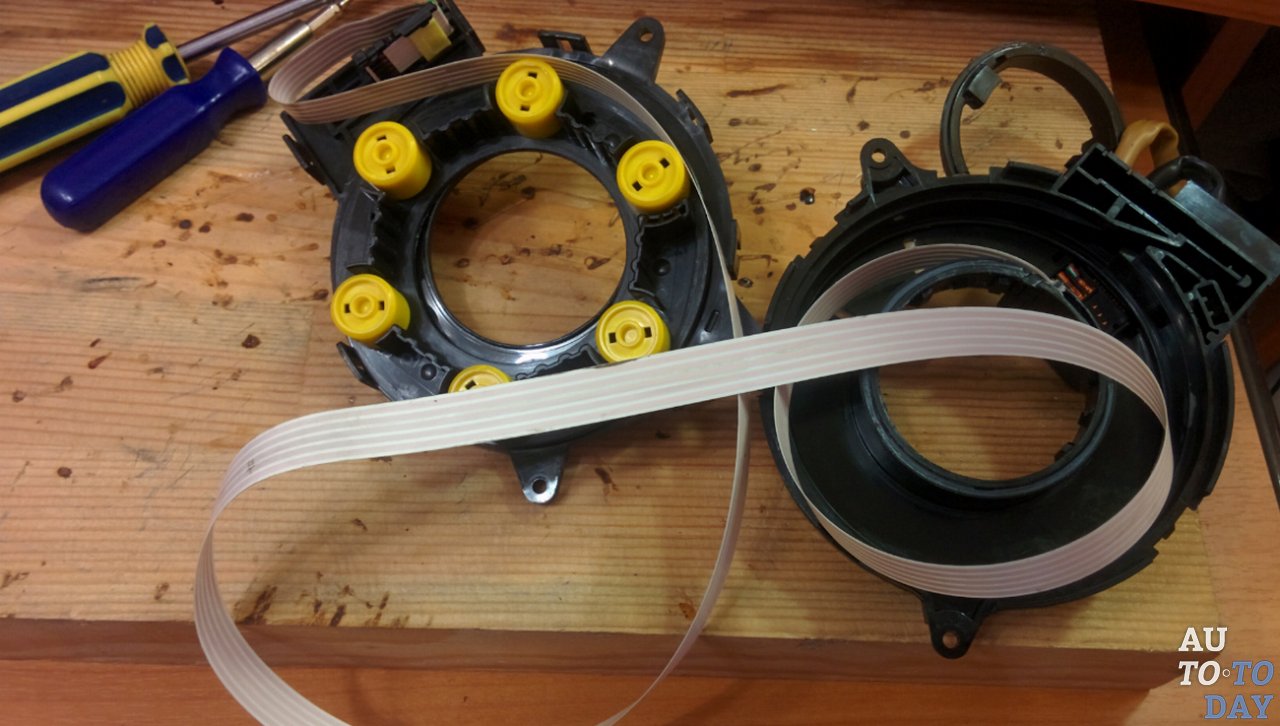

Чтобы разобрать описываемую деталь, необходимо высверлить 2 типа пломбы. После этого нужно отщёлкнуть зажимы, снять боковой кожух, придерживая центральную вращающуюся часть. Шлейф стоит размотать. При размотке можно производить протирание от пыли и грязи. Если визуально определяется наличие проблемного участка, то, чтобы добраться до него, необходимо выставить пластиковый язычок.

Ремонт детали

Чаще всего шлейф нуждается в полной замене. Однако бывают случаи, когда отдельные его части можно отремонтировать. Также в сети интернет можно встретить рассказы автолюбителей, которые решились на пайку оборванных частей или вырезание заломанного участка. Специалисты не советуют делать это самостоятельно в домашних условиях. Неправильный ремонт, как правило, является недолговечным. К тому же он приводит к тому, что передвижение на автотранспорте становится небезопасным, поскольку в любое время может произойти поломка.

Видео: Съем и ремонт подрулевого шлейфа

Лучше всего демонтаж совместить с установкой новой детали. Процесс съёма и установки занимает около 40–60 минут. Если же принято решение о том, чтобы спаять оборванные части, то соединить дорожки шлейфа можно тонкими заизолированными проводами, а затем обклеить прочной и гибкой диэлектрической плёнкой. На такую работу потребуется 40–50 минут. По её окончании необходимо прозвонить каждый контакт. Сматывать шлейф следует в обратном порядке, не забывая установить на место пластиковый язычок.

Чем смазать механизм

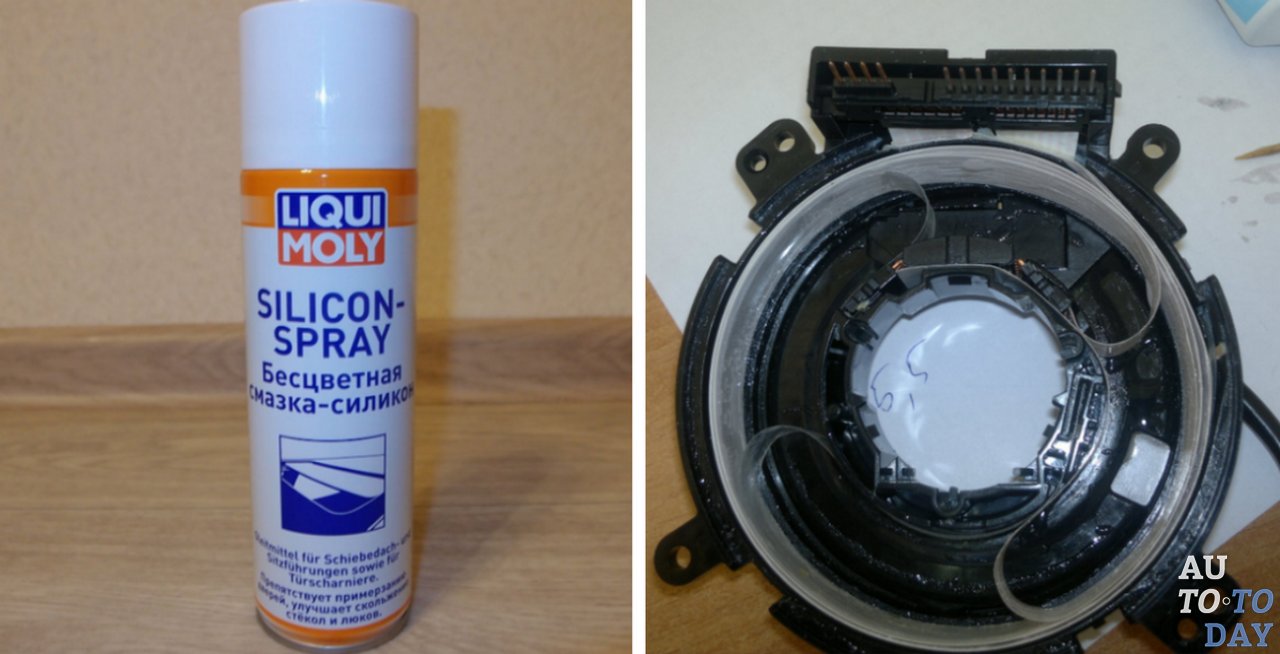

Чтобы шлейф лучше скользил, можно осуществить его смазку. Смазывать эту деталь лучше всего аэрозольной силиконовой смазкой, например, Silicon Spray. Её стоит наносить тонким слоем. Смазку следует проводить бережно, чтобы не повредить хрупкие контакты механизма.

Установка или замена

Если шлейф не подлежит ремонту, то его необходимо заменить полностью. Для этого нужно приобрести новую деталь. Важно подобрать механизм, который чётко подходит к модели ремонтируемого авто. Большой ассортимент представлен в специализированных магазинах. Популярностью пользуются запчасти, произведённые VAG. Для установки механизма потребуется наличие набора инструментов, ключи TORX, отвёртки.

Чтобы корректно установить новый шлейф, необходимо:

  1. Производить установку, действуя так же, как и при демонтаже, только в обратном порядке, чётко совмещая все сделанные в ходе разборки метки.
  2. Рулевой болт устанавливать с помощью динамометрического ключа.
  3. После монтажа проверить плавность хода руля, отсутствие во время его вращения и постановки в крайние положения шума посторонних звуков.
  4. Произвести адаптацию рулевого управления специальными диагностическими средствами.

Рекомендации и предостережения

Ремонт или замена описываемой детали должна проводиться грамотно, со знанием дела. Важно ознакомиться со всей доступной по теме информацией, размещённой в сети интернет, а также проконсультироваться со специалистами.

Стоит воспользоваться такими рекомендациями:

  1. Разборку подрулевого шлейфа следует производить в тёплом светлом помещении, поскольку, например, колонка нередко крепится на защёлках и может произойти их залом.
  2. Подушку безопасности следует снимать с помощником, так как после того, как открутить крепление, она может резко вывалиться и отсоединиться от проводки, что приведёт к её полной негодности.
  3. Перед тем как снять конструкцию руля, необходимо оставить соответствующие пометки на вале и втулке, которые позволят в дальнейшем корректно возвратить его на место.
  4. При наблюдении такого характерного симптома, как хруст в районе колонки, следует позаботиться о приобретении нового механизма, чтобы одновременно демонтировать поломанное устройство и установить новое.

Итак, при наличии характерных симптомов поломки подрулевого шлейфа необходимо своевременно произвести ремонт либо замену этой детали. Своевременная установка нового механизма позволит избежать более серьёзных проблем и ремонта других элементов. Срок эксплуатации оригинальной детали составляет 120–150 тыс. км пробега.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
