Замена генератора ваз 2107 на ваз 2106

Перебираем генератор ВАЗ 2107 37.3701

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Тюнинг «классического» ряда ВАЗ 2101 – ВАЗ 2106 –замена штатного генератора

В общем-то, генератор модели Г-221, устанавливаемый ранее на ВАЗ 2101 – 2106 было бы несправедливо обвинить в низкой надежности или в том, что он не справляется с обеспечением энергией автомобиля в его базовой комплектации. В то же время следует признать и то, что выдаваемые данным генератором максимальные 42А нельзя признать слишком впечатляющими и уже на модели ВАЗ 2106, у которой дальний свет, по сравнению с предшествующими вариантами, «потяжелел» на 100Вт, характеристики Г-221 находятся на пределе. Если же говорить даже о минимальном тюнинге автомобилей классического ряда ВАЗа, таком например, как установка дополнительных потребителей электроэнергии в виде мощных противотуманных фар, современной акустической системы, подогрева зеркал и пр., то о штатной подзарядке аккумулятора при помощи Г-221 можно практически забыть. Оптимальным выходом в данной ситуации является замена генератора Г-221 на его более мощный аналог.

Читать еще:  Что делать, если машина заглохла в воде

Варианты замены Г-221

Время не стоит на месте, и подобрать на ВАЗ 2101 – 2106 достаточно мощный новый источник энергии не так уж и сложно.

Первым простым и доступным способом решения данной проблемы является установка генератора от ВАЗ 2105, который способен выдавать максимальный ток достигающий 55А. В общем-то, это не так уж много, однако для обеспечения питанием небольшого количества дополнительного оборудования таких показателей может вполне хватить. При установке такого генератора не понадобиться выполнять каких-либо работ по переделке крепления. Определенные изменения придется внести лишь в вариант подключения генератора к бортовой электросети. Такая необходимость связана с различным размещением реле регулятора (на «пятерочном» генераторе он совмещен со щеточным узлом, а на Г-221 вынесен отдельно).

Вполне подойдет для данной роли и генератор от ВАЗ 2108 или ВАЗ 2109, который также выдает 55А и способен с успехом обеспечить некоторое количество дополнительных устройств.

В качестве третьего варианта можно предложить замену стандартного генератора ВАЗ 2101 -2106 на генератор от ВАЗ 21074 с номенклатурой 372.3701-03. Данный источник электроэнергии способен выдать до 73А и таких показателей мощности должно хватить для реализации практически любых тюнинговых фантазий. Как и в предыдущих вариантах, установка генератора своими руками не требует особых усилий и специальных навыков.

Еще больший запас по мощности дает установка генератора взятого от инжекторной Нивы. Данный агрегат выдает уже 80А, что позволяет обеспечить работу большого количества различных устройств даже при холостых оборотах двигателя.

Наконец крайним пятым вариантом замены генератора Г-221 является установка современного агрегата от ВАЗ 2110, способного сгенерировать 105 – 110А (в зависимости от модификации).

Что касается практической реализации такой замены генератора на ВАЗ 2101-2106, то в качестве примера рассмотрим установку генератора от ВАЗ 21074, а точнее наиболее его удачную модификации — модели 2107-3701010, на которую, к тому же, достаточно просто найти запасные детали. Сразу оговоримся – штатный реле-регулятор К1216ЕН1 далек от совершенства (в частности в нем очень неудачно реализована термокомпенсация) поэтому его рекомендуется заменить на что-нибудь более надежное, например, на регулятор 67.3702-01, имеющий полезные сезонные настройки.

Опять-таки, что качается физической установки — используются стандартные крепления, а вот электрические подключения заслуживают более подробного упоминания, хотя в их выполнении особых проблем не имеется и данная процедура выполняется в следующей последовательности:

  • В первую очередь отключаем и изолируем провода, идущие от штатного реле-регулятора (традиционно оно находится на левом крыле в районе бачков тормозов и сцепления).
  • Далее выполняем подключения нового генератора при этом, практически все, соответствует прежней схеме: провода с кольцевой схемой, бросаем традиционно на болт. Серый провод никуда не подключаем, а просто изолируем, желтый провод подключаем к клемме.

  • Что касается контрольной лампы (мощностью в 3Вт), то для ее подключения используем сдвоенные провода (оранжевый и желтый).

Выполнив указанные несложные операции можно надолго забыть обо всех прошлых проблемах, связанных с нехваткой мощности энергосистемы вашего автомобиля.

Ремонт генератора ВАЗ

Одним из важных направлений деятельности автомобильного сервисного центра Эксклюзив является ремонт и замена генераторов. Мы обслуживаем как отечественные авто, так и иномарки и такую услугу, как замена генератора ВАЗ мы отлично предоставляем уже более 20 лет.

Генератор – это «второе сердце» вашего авто.

Мы рады предоставить свои услуги для всех моделей ВАЗ, например:

  • замена генератора ваз 2107
  • замена генератора ваз 2109
  • замена генератора ваз 2110
  • замена генератора ваз 2114
  • замена генератора ваз 2115
  • замена генератора нива шевроле

Важные преимущества автосервиса «Эксклюзив»

  • На все виды работ, произведенные в нашей автомастерской на Васильевском острове мы предоставляем гарантию.
  • Ремонт и замену генератора ВАЗ и всех его комплектующих мы выполняем крайне быстро – в день обращения.
  • Ощутимое наше преимущество – наличие собственного склада запчастей и комплектующих для стартеров и генераторов.
  • В автосервисе «Эксклюзив» диагностика генератора ВАЗ бесплатно.

Об автомобилях ВАЗ

Самый крупный производитель автомобилей в России. Завод был построен по инициативе председателя Совета министров СССР Алексея Косыгина в 1960-х гг. . Оборудование и технологии для него были закуплены у итальянского концерна Fiat. Во времена Советского Союза его модельный ряд состоял из таких марок: Жигули, Нива, Ока, Спутник, Самара. Сегодня выпускает различные модификации автомобилей под общим названием Lada, а также занимается сборкой машин Nissan и Renault, так как контрольный пакет акций ВАЗ находится у этих мировых брендов.

Читать еще:  Замена вкладышей без снятия двигателя

Изначально автомобили ВАЗ проектировались с целью насытить внутренний рынок СССР. Они были доступны, надёжны и просты в ремонте. На современном этапе к этим качествам добавился комфорт и простота в управлении, благодаря множеству дополнительных опций и современному функциональному оборудованию. При этом цена осталась весьма доступной.

Замена генератора ВАЗ

Чтобы выявить все неисправности генератора и определить спектр работ, необходимо осуществить диагностику.

Наши квалифицированные мастера профессионально определят степень поломки и точно смогут сказать, что будет наиболее оптимально – замена или ремонт генератора ВАЗ.

Стандартный ремонт производится без вмешательства в его внутреннее устройство, в отличие от капитального ремонта, когда неизбежно разобрать агрегат.

Прайс-лист на ремонт генераторов ВАЗ

Услуги по ремонту генератора ВАЗЦена, рублей
Снятие/установка генератораОт 880
Замена щеток генератораОт 330
Замена подшипника генератора (переднего и заднего)От 770
Замена реле регулятораОт 770
Замена ротораОт 550
Замена диодного моста без паянияОт 330
Замена диодного моста с паяниемОт 660
Диагностика генератора без с/уБесплатно* от 330
Замена аккумуляторной батареиУточняйте по телефону
Замена коллекторных колецОт 770

Подробнее об услуге смотрите в разделе: ремонт генераторов

При распечатке купонаскидка 5% на первое посещение!
Действует накопительная система скидок

Наш автосервис на Васильевском острове выполняет ремонт и замену генераторов ВАЗ всех нижеперечисленных моделей:

  • Лада Калина (Lada Kalina 1117/1118/1119)
  • Лада Самара (Lada Samara 2113/2114/2115)
  • Лада Приора (Lada Priora 2170/2171/2172/21728)
  • Лада Гранта (Lada granta)
  • Лада Ларгус (Lada Largus)
  • ВАЗ 2104
  • ВАЗ 2105
  • ВАЗ 2106
  • ВАЗ 2107
  • ВАЗ 2108
  • ВАЗ 2109/21099
  • ВАЗ 2110
  • ВАЗ 2111
  • ВАЗ 11113 Ока
  • ВАЗ 2114
  • ВАЗ 2115
  • Нива Шевроле

Замена генератора ВАЗ 2101 – 2106

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию – Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего. Ведь посудите сами, дальний свет в ВАЗ 2106 «потяжелел» на 100 Вт, в то время как при стандартном генераторе и на копейке он не блещет своими параметрами. Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

  • Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
  • Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.
  • Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
  • Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
  • Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
  • Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

Фото с обратной стороны:

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

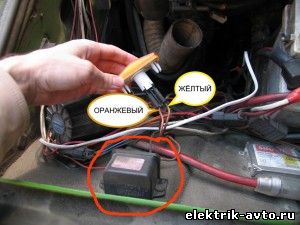

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…­­­­

Замена генератора ВАЗ 2106 своими силами

Обычно генератор ВАЗ 2106 подлежит замене только в самых исключительных случаях, а при большинстве неисправностей он просто ремонтируется. Но если это устройство на вашем автомобиле окончательно вышло из строя и не подлежит ремонту, то необходимо произвести его замену. Чтобы замена генератора ваз 2106 была как можно проще, ниже приведу перечень необходимых инструментов, которые помогут облегчить выполнение этой операции:

  • Ключи на 17 и 19
  • Головки на 10, 17 и 19
  • Трещоточные рукоятки и вороток
  • Удлинитель с карданным шарниром

Порядок замены генератора на ВАЗ 2106

Прежде чем приступать к выполнению этого ремонта, отсоедините минусовую клемму аккумулятора. Затем необходимо отсоединить все провода питания от самого генератора. Сначала потребуется открутить гайку крепления клеммы:

А теперь можно выдергивать все остальные провода и штекеры, просто с небольшим усилием потянуть их в сторону:

Затем срываем обычным рожковым ключом на 17 верхнее крепление генератора, а после этого накидываем головку с удлинителем и карданным шарниром, чтобы открутить эту гайку быстро и без лишних усилий:

Далее необходимо подлезть под машину снизу и сорвав накидным ключом гайку, отвернуть ее до конца трещоточной рукояткой:

После того, как гайка откручена до конца, нужно выбить болт наружу. Для этого можно воспользоваться деревянным бруском, наставив его на болт и ударив несколько раз по нему молотком. На фото показано без бруска, но имейте ввиду, что подложка должна быть обязательно, чтобы не повредить резьбу:

После чего болт можно вытащить рукой. Если он туго идет, можно прибегнуть к проникающей смазке, немного побрызгав ей в нужное место.

Затем можно вынимать генератор снизу, так как это более удобно. Если он сразу не поддастся, то можно немного повернуть его в нужную сторону, чтобы при изъятии ничего не мешалось. Примерно так это выглядит на деле, как показано на фотографии ниже:

Цена нового генератора на ВАЗ 2106 варьируется от 2500 рублей и выше, все зависит от вашего кошелька. Процесс замены не сложный и установка происходит в обратной снятию последовательности.
