Как отремонтировать стартер своими руками

Ремонт стартера автомобиля своими руками

Каждый автолюбитель хотя бы раз в своей практике сталкивался с проблемой, когда не крутит стартер, или щелкает стартер, а автомобиль не заводится. Чаще всего причиной является АКБ, но иногда, сюрприз может преподнести и само устройство запуска.

При этом редко требуется замена стартера, в большинстве случаев, проблема решается снятием неисправной его детали и установкой новой. После этого, двигатель снова заводится, что называется, с пол-оборота.

Ремонт стартера автомобиля кажется основной массе владельцев чем-то запредельно сложным, поэтому они, не задумываясь, обращаются в сервис. Сделать это можно успеть всегда, но если есть время, желание и знания электротехники в объеме средней школы, стоит попробовать произвести ремонт стартера своими руками.

Симптомы

Часто неисправности пускового электродвигателя маскируются под повреждения других узлов автомобиля. Кроме того, ремонт стартеров осложняется наличием и электрической, и механической частей. Поэтому «грешить» на него нужно в последнюю очередь, когда все остальное будет уже проверено. Это особенно актуально, если учесть, что место, где находится стартер, нельзя назвать доступным. Однако есть симптомы, которые в первую очередь заставляют задуматься о работоспособности электродвигателя. Прежде всего, это:

  • Втягивающее реле стартера щелкает, а вращения якоря нет. При этом аккумулятор заведомо заряжен.
  • Электромотор медленно крутит коленвал. Двигатель не заводится. Повышенный разряд АКБ.
  • Вращение сопровождается посторонними звуками (скрип, скрежет, стук и т. д.).

При возникновении любой из этих неисправностей, необходим ремонт или замена стартера, но сначала его нужно снять.

Демонтаж устройства

Эта операция может стать одной из самых трудоемких. Однако без нее нельзя точно локализовать неисправность и уж тем более произвести ремонт стартера своими руками. Необходимо заранее запастись терпением и инструментом. Крайне желательно наличие в гараже смотровой ямы.

  • Перед тем как снять стартер обязательно отключают провода от аккумулятора. Это делается всегда, независимо от марки автомобиля и схемы его электрооборудования.
  • После того как напряжение будет снято, можно откручивать гайки на клеммах втягивающего реле стартера и на его корпусе. Проще всего это сделать с помощью шарнирного удлинителя для головки на 13.
  • Теперь следует отключить провода и отвести их в сторону.
  • Далее снимается кожух защиты двигателя.
  • Теперь открутив верхнюю и нижнюю гайку крепления к блоку можно извлечь электродвигатель.

Снятие стартера закончено, можно приступать к его ремонту.

Проверка и ремонт

Втягивающее реле стартера, имеет простую схему. Если подать на корпус минус, а на клемму обмотки плюс, то оно должно сработать. Свидетельством тому будет громкий щелчок. При этом бендикс стартера, должен переместиться вперед. Но это еще не все, омметр, подключенный к контактам втягивающего стартера, покажет, что они замкнулись.

Если одно из условий не выполнилось, можно считать что повезло. Устранение неисправности, в этом случае, сводится к выкручиванию трех винтов. Это позволит снять неисправное втягивающее реле стартера и установить новое. Несмотря на то что двигатель автомобиля теперь заводится, разборку нужно продолжить — ремонт стартеров предполагает полную проверку всех узлов.

Щетки

Для начала необходимо вооружиться отверткой и снять заднюю крышку, что даст возможность заменить щетки стартера. Сделать это специалисты рекомендуют в любом случае, не зависимо от их состояния. Иначе снятие стартера через некоторое время придется повторить. Этот аргумент, как правило, отбивает желание экономить у самого последнего скряги.

Щетки стартера находятся в задней части электродвигателя. Схема их подключения выполнена таким образом, что выход из строя одной, вызывает отказ всего устройства. Чтобы снять щетки стартера нужно открутить их клеммы и освободить от прижимающих сверху пружин. Это даст возможность вытащить угольные элементы.

Статор

На следующем этапе оценивается состояние статора. Омметром нужно проверь его на пробой. Показания прибора должны быть не менее 10 кОм. В противном случае его необходимо заменить новым.

Здесь сразу нужно отметить следующее: в последнее время все чаще встречается так называемый редукторный стартер. Он обладает рядом несомненных преимуществ. По сравнению с классическим, имеет гораздо меньшие размеры и большую пусковую скорость, благодаря чему автомобиль легче заводится.

Особенностью его конструкции являются постоянные магниты, вместо обмоток статора. Сама по себе эта схема достаточно надежна, но временами хромает качество изготовления. Иногда магниты отрываются, и произвести ремонт стартера своими руками, в этом случае невозможно. Более того, последствия настолько катастрофические, что за их устранение возьмутся не в каждом сервисе. Чаще всего проблему решает новый редукторный стартер.

Ротор

Чтобы добраться до якоря (ротора) нужно продолжить разборку. Для этого раскручиваются шпильки, которые стягивают две половины электродвигателя. Теперь можно разобрать устройство полностью, предварительно сняв стопорное кольцо и шайбу на оси.

Необходимо внимательно осмотреть ротор. Он и втягивающее стартера – наиболее частые причины того, что двигатель не заводится. В первую очередь следует обратить внимание на обмотки. Если на них есть следы гари и копоти — якорь надо менять. Ремонт стартеров, конечно, предусматривает перемотку, но не в гаражных условиях.

Особое внимание необходимо уделить коллектору. На нем допускается небольшой налет, но когда он чрезмерный, двигатель не заводится из-за медленного вращения коленвала. Очистка коллектора с помощью наждачной бумаги устранит недостаток.

Ремонт стартера своими руками продолжается осмотром механической части. Важно сделать это как можно качественней. Любая пропущенная неисправность может стать причиной серьезной поломки. Поэтому втулки стартера, если необходимо, меняются на новые.

Особое внимание уделяется муфте свободного хода. Бендикс стартера должен легко вращаться в одном направлении, а в другом — стопориться. Шестерня не должна иметь выработки и зазубрин.

Сборка

Сборка производится в обратном порядке. По ее завершении осуществляется проверка работоспособности. Для этого на корпус подается минус, а на обмотку втягивающего стартера – плюс. Если бендикс легко перемещается и происходит замыкание контактов реле, значит все нормально. Теперь можно подать плюс на сам электромотор. Он должен вращаться равномерно и без посторонних звуков. Если это так – можно ставить устройство на место. Для тех, кто понял, как снять стартер, обратный процесс не составит труда.

Таким образом, самостоятельно отремонтировать данный девайс совсем несложно. И как результат: втягивающее мягко щелкает, электромотор крутит без дополнительных усилий и машина быстрей заводится.

Смотрите видео по теме:

Ремонт стартеров своими руками: инструкция по снятию и установке

Столь сложное по своей архитектуре изобретение, как автомобиль, состоит из тысячи различных запчастей, деталей и взаимосвязанных механизмов. Несмотря на стремительно развитие современного машиностроения, все они до сих пор остаются уязвимыми и не слишком надёжными, что выражается в частых поломках жизненно важных частей транспортного средства. Одним из них является и стартер, отказ которого сделает невозможным использование авто. К несчастью, неисправность редко настигает устройство в момент, когда рядом есть автосервис или мастерская, потому любому автовладельцу следует знать, как отремонтировать стартер самостоятельно и что он вообще из себя представляет.

Определение и конструкция стартера

Стартер является одним из ключевых составных транспортного средства, так как отвечает за запуск двигателя.

На схеме устройства особое внимание следует уделить четырём элементам:

  • Обгонная муфта. Больше известная, как бендикс. Регулирует скорость вращения вала.
  • Якорь. Приводит в движение обгонную муфту в момент запуска двигателя, после чего возвращается на исходную позицию с помощью пружины.
  • Втягивающее реле. Центральный компонент стартера. Отвечает за синхронизацию работы всех его составных частей посредством образования электромагнитного поля, которое появляется в момент запуска двигателя (поворот ключа в зажигании). Передаёт ток на обмотки стартера.
  • Щёткодержатели и щётки. Питают якорь необходимым электричеством, что также прибавляет производительности автомобильному двигателю.

Признаки и виды неисправностей

Разберём симптомы нескольких распространённых недугов стартера, а также опишем их истоки и влияние на работу автомобиля:

  • Стартер издаёт непривычный шум или грохот в процессе своей работы. Причины: зубья маховика могли стереться или иным образом деформироваться. Также следует проверить состояние креплений и болтов. Не исключается банальный износ втулок подшипников.
  • Стартер продолжает вращаться после отключения двигателя. Причины: замыкание втягивающего реле, отказ возвратных пружин. Последнее могло произойти с замком зажигания.
  • Двигатель заводится с нескольких попыток. Причины: медленное вращение стартером коленчатого вала, что значительно увеличивает время, необходимое на запуск мотора. Виновниками могут быть сгоревшие контакты на втягивающем реле или между пластинами коллектора. Возможно нарушение целостности обмотки реле или якоря.
  • Стартер не заводит двигатель. При повороте ключа в зажигании ничего не происходит. Причины: источник неисправности может крыться в заевшем якоре или в замкнувшей обмотке реле.

Кроме того, не будет забыть о перечне причин недугов, указывающих на стартер, но не связанных с ним. К таким относится разряженный аккумулятор и окисление клемм АКБ.

Процедура ремонта

Большинство вышеперечисленных поломок не получится решить без разбора стартера, что само-собой представляет не простую задачу. Первая сложность, с которой может столкнуться автовладелец, кроется в расположении устройства. Большинство автомобилей, будь они марок Opel, Ford, Mazda и любой другой, несут стартер под двигателем с водительской стороны. Чтобы уточнить его местонахождение, вам потребуется открыть капот, провернуть ключ в зажигании и прислушаться к источнику звука.

Демонтаж стартера осуществляется из-под дна авто, в виду чего вам понадобиться смотровая яма или хороший подъемник, чтобы извлечь запчасть. Голыми руками этого сделать также не выйдет, потому заранее обзаведитесь стандартным комплектом гаечных ключей. Лучше всего, если среди инструментов будут и торцевые ключи с карданчиками. Ниже описана пошаговая процедура демонтажа стартера:

Наконец, злосчастная деталь лежит перед вами и теперь вам необходимо протестировать её, чтобы определить источник поломки. Для этого нужен источник электричества напряжением в 12 В. Лучшим вариантом станет заряженный аккумулятор. Соединив его плюсовой провод с контактом реле, на рабочем стартере вы будете наблюдать выдвижение бендикса. Если этого не происходит, стартер следует разобрать и заменить втягивающее реле.

Читать еще:  Масло в коробку передач (КПП) Lada Granta

С этого момента начинается вторая часть сложностей, ведь небольшая запчасть состоит из множества более мелких комплектующих, в которых новичок может легко запутаться. Чтобы суметь после собрать стартер обратно, советуем записывать на листе бумаги последовательность своих действий и аккуратно складывать все детали поочерёдно. Для снятия стопорного кольца воспользуйтесь плоским инструментов (хорошо подойдёт отвёртка) и подденьте его. Бендикс снимайте максимально аккуратно, так как могут оборваться контакты с обмотки реле. Почти наверняка вы обнаружите стартер очень загрязнённым, что нельзя оставлять без внимания. Обязательно перед сборкой обратной установкой тщательно и аккуратно прочистите его составляющие. Нередко это становится причиной большинства перечисленных выше проблем, ведь толстый слой грязи способен забиться между контактами и мелкими деталями, что чревовато заеданиями и замыканиями.

Профилактика поломок стартера

Лучший способ не попасть в ситуации, когда требуется ремонт стартеров собственными руками – это предупреждать их поломки. Основной мерой, способной воспрепятствовать повреждениями и отказу работы стартера остаётся систематическое прохождение техосмотра в профессиональных ремонтных сервисах, чьи специалисты быстро могут быстро обнаружить возможную неисправность ещё на ранних этапах её возникновения. Рекомендуется и самому автовладельцу периодически открывать капот и проверять работоспособность детали, прислушиваясь к её звукам в процессе запуска двигателя.

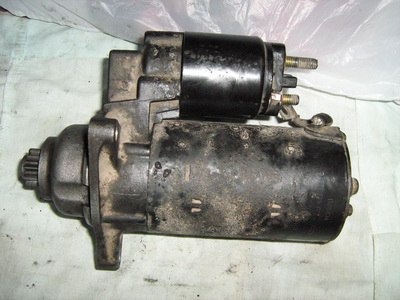

pomaxa79 › Блог › Ремонт стартера

Многие водители сталкиваются с тем, что стартер при запуске начинает издавать странные звуки или вращать маховик медленнее, чем обычно (при этом очень быстро разряжается аккумулятор). Это верные признаки того, что пора ремонтировать или менять стартер. В данной статье мы рассмотрим подробный процесс разборки и ремонта стартера своими руками.
Для начала немного теории. Стартер – это электродвигатель постоянного тока с четырьмя полюсами и четырьмя щетками, привод которого соединен с зубчатым венцом маховика. Включается стартер электромагнитным тяговым реле. Крепится к картеру сцепления и защищен от нагретой трубы выпускной системы специальным щитком.

Данная инструкция по сути универсальна и подойдет для большинства автомобилей.

Шаг первый: извлечение стартера
Для начала нужно снять теплозащитный щиток. С помощью ключа отворачиваем болт нижнего крепления щитка, снимаем шланг с воздухозаборника и отворачиваем две гайки верхнего крепления щитка. Снимаем щиток. Затем снимаем сам стартер. Для этого отвинчиваем два болта верхнего крепления стартера к картеру, затем нижний болт. Сдвигаем стартер немного вперед и отсоединяем колодку от тягового реле (для удобства перед этим можно снять шланг системы охлаждения). Отворачиваем гайку, которая крепит провода от тягового реле к аккумулятору, и вынимаем стартер движением вверх.

Шаг второй: выяснение причин поломки и их устранение

1. Проверка и замена реле. Подаем на извлеченный стартер рабочее напряжение. Для этого даем +12В на вывод реле, а минус подаем на корпус, при этом омметр подсоединятся к контактным болтам. Если реле исправно, то обгонная муфта выдвинется в окно, расположенное на передней крышке, а болты замкнутся (смотреть показания омметра). Если этого не произошло, реле нужно заменить. Отворачиваем отверткой три винта и снимаем реле. Далее из корпуса реле извлекаем шток с пружиной и устанавливаем новое реле в обратной последовательности.
2. Проверка и замена щеток. Снимаем со стартера крышку, отвинтив отверткой два винта. Для извлечения щеток нужно отсоединить винт, крепящий контактные провода и отжать пружину, после чего извлекаем щетку. Высота щетки должна быть не менее 12 мм – если щетки изношены, их следует заменить.
3. Проверка обмоток стартера. Подсоединяем омметр к выводам обмоток (по очереди) и проверяем на замыкание между витками и на корпус.
4. Проверка коллектора и обмоток. Снимаем стопорное кольцо. Снимаем шайбу с оси. Отворачиваем ключом два стяжных болта. Разъединяем корпус стартера и достаем из него трубки изоляции стяжных болтов. Проверяем внешнее состояние обмоток и коллектора. Обмотки не должны носить следов обугливания и пробоя. Незначительные следы на коллекторе допустимы, при этом его следует зачистить его пластины мелкой наждачкой, но лучше заменить на новый.
5. Проверка обмотки якоря. С помощью омметра ищем короткое замыкание на обмотках якоря и если находим, то заменяем его.
6. Проверка шестерни и обгонной муфты. Снимаем с оси якоря шайбу, расшплинтовываем ось рычага и выбиваем ее с помощью бородка, вынимаем якорь вместе с приводом. Снимаем рычаг привода муфты. Пробуем вращать шестерню – она должна легко вращаться в одну сторону и стопориться в другую. На ней не должно быть зазубрин и сколов. Если неисправна муфта или шестерня, менять их нужно вместе. Для этого нужно снять стопорное кольцо и извлечь муфту вместе с шестерней и заменить на новые.
7. Сборка стартера. Перед сборкой стартера следует удалить из корпуса и щеткодержателя всю пыль, а все пластмассовые поверхности покрыть специальной смазкой (например, Литол). Подшипники, втулки ротора, ступицу муфты, шлицы вала якоря следует смазать моторным маслом. После этого производим сборку стартера в обратном разборке порядке.

Готово. Мы своими усилиями в домашних условиях разобрали, починили и собрали стартер!

Теперь инфа по данной теме непосредственно по VW Passat B3/B4:

Разборку производите в следующем порядке:
– очистите стартер;
– отверните гайку и отсоедините провод питания стартера от зажима тягового реле;
– отверните винты с крестообразными шлицами и извлеките тяговое реле со стороны привода;
– отсоедините якорь реле от рычага включения;
– отверните стяжные болты и извлеките их из корпуса;
– используя отвертку как рычаг, извлеките резиновые подушки над рычагом включения;
– снимите крышку со стороны привода и одновременно снимите рычаг включения;
– отсоедините рычаг включения от кольца скольжения якоря;
– отверните винты и снимите малую торцевую крышку и прокладку;
– снимите пружинное стопорное кольцо и прокладки, отмечая точное количество прокладок, так как они определяют осевой люфт якоря;
– снимите защитную пластину коллектора с прокладкой;
– перед снятием узла щеткодержателя, возьмите трубчатую оправку с наружным диаметром равным диаметру коллектора. Установите оправку напротив коллектора, затем сдвиньте втулки и щеткодержатель на оправку;
– отметьте положение пластины рычага включения относительно вилки и извлеките ротор;
– металлической трубчатой оправкой сбейте упорное кольцо со стопорного кольца на валу ротора, затем снимите стопорное и упорное кольца, сдвинув их по валу;
– снимите привод шестерни с вала ротора.

После разборки стартера проверьте:
– состояние щеток, а также свободу перемещения щеток в щеткодержателях;
– длину щеток, и в случае износа щеток установите новые щетки, которые необходимо впаять на место. При пайке следите, чтобы припой не попал на провод, поскольку это может помешать щеткам свободно перемещаться в держателях;
– силу прижима и положение пружин щеток;
– вид коллектора, который следует очистить тряпкой, смоченной в уайт-спирите, и прошлифовать мелкозернистой наждачной бумагой;
– состояние втулок самосмазываемых подшипников. При необходимости замены втулок новые втулки непосредственно перед установкой в стартер следует опустить не менее чем на 20 мин в моторное масло (вязкости SAE 30 или 40);
– проверьте зубья привода шестерни и убедитесь, что муфта свободного хода вращается только в одном направлении;
– проверьте диаметр коллектора.

Сборку проводите в обратной последовательности.

Как отремонтировать стартер ВАЗ 2107 своими руками

В этой статье мы узнаем, как самостоятельно отремонтировать стартер ВАЗ 2107 и что для этого необходимо. Именно от стартера зависит то, насколько быстро будет запускаться двигатель вашего автомобиля. Особенно это актуально для холодного времени года, когда у аккумулятора емкость падает на четверть. Уделив час-два внимания этому механизму, вы надолго избавите себя от проблем, связанных с ним.

  1. Электрическая схема
  2. Неисправности механизма запуска
  3. Снятие стартера ВАЗ 2107
  4. Ремонт стартера своими руками

Электрическая схема

Перед тем, как производить снятие стартера ВАЗ 2107, нужно изучить его схему включения. Без знания теории вряд ли получится на практике что-либо сделать. На рисунке вы можете видеть схему электрических соединений. От плюса аккумуляторной батареи к верхнему выводу реле включения стартера идет толстый силовой провод красного цвета. Он не имеет защиты в виде предохранителя, поэтому при ремонте будьте предельно осторожны, от АКБ обязательно отсоединяйте минусовой провод хотя бы.

Реле включения стартера – это электромеханическое устройство, которое позволяет передавать электрическую энергию от аккумулятора к обмоткам двигателя по команде водителя. Вот тут стоит остановиться и описать в двух словах принцип работы втягивающего устройства. При включении зажигания происходит подача питания на все «жизненно» важные органы автомобиля – датчики, блок управления (если инжектор), и т. д. А при повороте в крайнее положение ключа зажигания происходит подача питания на провод, идущий к втягивающему реле.

Чтобы убрать от замка зажигания большие токи, используют дополнительное реле. Получается, что замком зажигания вы включаете подачу напряжения на обмотку электромагнитного реле, а последний уже запитывает обмотку втягивающего. При этом сердечник на тяговом реле стартера ВАЗ 2107 приводится в движение. Силовые пластины замыкаются и обмотки стартера получают питание, а шестерня на роторе приводится в зацепление с венцом маховика. И результат – происходит вращение коленчатого вала.

Неисправности механизма запуска

Но что может случиться с этим, казалось бы, надежным, устройством? Самая частая поломка – щетки приходят в негодность. Они ведь находятся в постоянном контакте с ламелями, да еще и под действием высокого тока. Нужно упомянуть о том, что при заклинивании ротора потребляемый ток может увеличиться до 600 Ампер! А это очень много, провода без труда плавятся, что может привести к пожару. Если износились щетки, то будет наблюдаться слабое вращение ротора, либо же его полная остановка. При повороте ключа в крайнее положение все лампы на приборной панели будут тухнуть.

Читать еще:  Замена передней ступицы Ниссан кашкай

Втягивающее реле – это второй по популярности механизм, который выходит из строя. Его цена примерно 400 рублей, но хлопот способен сделать немало. Вот несколько поломок его:

  1. Оплавление пластин или скапливание на них нагара. Сопротивление току увеличивается, поэтому усложняется запуск.
  2. Обрыв в одной из обмоток реле.
  3. Механическое повреждение – разрушение элементов корпуса.

Бендикс – это механизм, который состоит из обгонной муфты и шестерни. С его помощью происходит передача вращательного движения от ротора стартера к венцу маховика коленчатого вала. Чаще всего выходит из строя обгонная муфта – она должна вращаться только в одну сторону свободно. При поломке происходит вращение в любую сторону. А при попытке запустить двигатель вы будете слышать, как стартер вращается чересчур быстро. Чтобы поменять бендикс, вам придется практически полностью разбирать стартер.

Разрушение обмоток и ламелей – это одни из поломок, которые случаются крайне редко. Статорную и роторную обмотки повредить довольно сложно. Но вот редукторный стартер, например, наряду со своими всеми плюсами, имеет огромный недостаток – слишком «нежный» корпус. Происходит разрушение элементов двигателя, в результате чего нарушается центровка и ротор может ударять по статорной обмотке. Чтобы этого не происходило, нужно своевременно проводить ремонт.

Снятие стартера ВАЗ 2107

Если вы худощавого телосложения, то все работы сможете выполнить без особых трудностей и без использования ямы, эстакады, подъемника. На автомобиле ВАЗ 2107 (инжектор особенно если установлен или даже ГБО) провести снятие проблематично. Нижняя гайка с трудом выкручивается, даже в инструкции по обслуживанию автомобилей классической серии говорится о том, что необходимо использовать головку на 13 с карданчиком и удлинителем. Но если вы не первый раз снимаете его, то, скорее всего, самую нижнюю гайку не закручивали вовсе.

Первым делом отключите от минуса аккумулятора клемму, чтобы обесточить всю систему электроснабжения. Как было сказано ранее, какая-либо защита от КЗ в силовой цепи отсутствует. Теперь можно проводить ремонт. Обратите внимание на то, что желательно это делать на холодном моторе – рядом выпускной коллектор, можно получить ожоги. Затем ключом на «13» нужно выкрутить гайку с верхнего болта втягивающего реле и отсоединить силовой провод. Вот и все, теперь три гайки крепления выкручиваете и аккуратно извлекаете стартер, чтобы провести его полную или частичную разборку.

Ремонт стартера своими руками

Теперь, когда вы знаете, каково устройство стартера ВАЗ 21074, можно начинать ремонт. Вам потребуется следующий список компонентов для проведения капремонта:

  1. Новые щетки. Прежде чем покупать их, убедитесь, что у вас – редукторный стартер или простой. И уточните его модель.
  2. Втягивающее реле, подходящее по креплениям к вашему устройству.
  3. Бендикс с вилкой, аналогичной той, которая установлена.
  4. Бронзовые втулки.

Теперь по порядку, как провести ремонт:

  1. Разбираем стартер. Выкручиваете заднюю крышку.
  2. При помощи тонкой отвертки извлекаете стопорную шайбу.
  3. Выкручиваете болты, которыми закреплены провода щеток.
  4. Выкручиваете болты, которыми закреплено втягивающее реле стартера и снимаете его.
  5. Ключом на «10» выкручиваете гайки с двух шпилек, которые стягивают все части корпуса. На некоторых моделях стартеров это могут быть не шпильки, а длинные болты.
  6. Снимаете заднюю крышку.
  7. Чтобы снять переднюю крышку, потребуется выбить тонкой выколоткой штифт, на котором двигается вилка привода бендикса.
  8. После полной разборки нужно поменять бендикс. Для этого небольшим молоточком сбиваете металлическое кольцо на роторе. Под ним находится еще одно колечко в канавке, которое разжимаете и снимаете. После этого снимите бендикс и на его место ставится новый.
  9. Очищаете ламели ротора при помощи тонкой чертилки. Не стоит применять наждачку, даже нулевку. Это приведет к тому, что поверхность станет шершавой, щетки будут сильнее изнашиваться.
  10. Заменяете бронзовые втулки. Чтобы выбить старую, используете оправку подходящего диаметра. Схема подключения стартера однопроводная, функции «минуса» выполняет кузов и блок ДВС.
  11. Устанавливаете новые щетки.
  12. Производите сборку в порядке, обратном разборке.

Это краткое руководство поможет вам произвести ремонт стартера ВАЗ 2107 своими руками. Дело несложное, главное – знать, что конкретно нужно делать. Но самым эффективным ремонтом окажется снять стартер и установить на его место новый. Но это актуально только для тех случаев, когда старый восстановлению не подлежит, в нем имеются повреждения всех обмоток, корпуса.

Не работает стартер на ВАЗ 2109, что делать?

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

  • Во время запуска двигателя возникает необычный шум;
  • Полное отсутствие или медленное вращение стартера;
  • Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
  • Агрегат вращается с бендиксом, но потом сцепление разрывается;
  • Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

  1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
  2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
  3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
  4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
  5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

  1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
  2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
  3. Отключите разъем проводов от вывода втягивающего реле стартера.
  4. Открутите крепежную гайку с контактного болта реле, снимите провод.
  5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
  6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
  7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

  • Щетки;
  • Якорь;
  • Обгонная муфта;
  • Тяговое реле;
  • Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

  1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
  2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
  3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
  4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
  5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
  6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

  1. Снимите корпус со стартером.
  2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
  3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
  4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

  1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
  2. Снимите ограничительное кольцо.
  3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
  4. Достаньте промежуточную опору с вала.
  5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

  • Чтобы снять реле, открутите два винта, расположенные спереди;
  • Приподнимите реле, отсоедините от рычага якорь;
  • Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.
Читать еще:  Глохнет при включении передачи

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

  1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
  2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
  3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
  4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
  5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
  6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Самостоятельный ремонт стартера: информация для тех, кто не спешит на СТО

Наверное, каждый автовладелец сталкивался с проблемой, когда завести двигатель не получается. Как показывает практика, часто причиной неисправности является именно стартерное устройство, которое отказывается работать. Подробнее о том, как производится диагностика и ремонт стартеров, вы сможете узнать из этого материала.

Основные неисправности

По факту основные неисправности стартера могут быть «замаскированы» под поломки других узлов машины. Так что перед тем, как разбирать и перебирать свой неисправный узел необходимо уже после того, как вы точно убедитесь в его неработоспособности.

Чтобы определить тип поломки, ниже приведены основные признаки неисправности стартера:

  1. При повороте ключа слышен щелчок, при этом якорь механизма не вращается. Если это действительно проблемы со стартером, то АКБ будет заряжена.
  2. Ремонт стартеров и генераторов может осуществляться в том случае, если электродвигатель будет медленно прокручивать коленчатый вал, при этом сам силовой агрегат не сможет завестись. Сопутствующим признаком проблемы будет повышенный разряд батареи.
  3. Перебрать разобранный узел необходимо в том случае, если попытка запуска мотора сопровождается сторонними звуками — скрежетом, скрипом и т.д. Разумеется, это может быть связано с работой других узлов, в том числе генератора.
  4. Устройство греется. Чтобы понять, греется узел или нет, к нему необходимо получить доступ. Греться механизм может по разным причинам, но его перегревание всегда указывает на неисправность.

Схема подключения механизма к АКБ и замку зажигания

Чтобы не допустить выхода из строя узла, периодически должно осуществляться техническое обслуживание стартера. Блокировка стартера может произойти по разным причинам, поэтому ТО — это неотъемлемая часть процесса.

Что касается непосредственно поломок, то они могут быть такими:

  • на валу якоря заел привод;
  • тяговое реле работает нестабильно;
  • контакты на этом реле могли залипнуть;
  • вышла из строя обратная пружинка — речь может идти как о муфте свободного хода, так и о выключателе зажигания;
  • вышли из строя подшипниковые элементы механизма;
  • износились шейки на валу якоря;
  • ослабли винты фиксации устройства, в результате чего узел работает под вибрацией;
  • произошло повреждение зубчиков конструкции;
  • внутри самой конструкции ослаб фиксатор полюса, что привело к тому, что его стал задевать якорь.

Демонтаж устройства

Перед тем, как снять стартер и как починить его, нужно учесть, что эта задача довольно трудоемкая. Тем не менее, снятие стартера и его разборка является обязательным условием для устранения неисправности.

Как снять стартер своими руками:

  1. Перед тем, как снять стартер, нужно произвести отключение аккумулятора от бортовой сети авто. Любые работы по ремонту генератора и других электрических устройств осуществляются при отключенной бортовой сети.
  2. Если вы не знаете, как снять стартер автомобиля, то после того, как бортовая сеть будет обесточена, на клеммах реле узла, а также на его корпусе, нужно выкрутить гайки. Если учесть разные специфики сборки транспортных средств, то стартера могут крепиться на разных фиксаторах. Но обычно для демонтажа механизма требуется головка на 13.
  3. После этого нужно отсоединить проводку питания и отодвинуть ее.
  4. Если на моторе имеется защита, ее нужно демонтировать.
  5. После этого выкручиваются гайки фиксации устройства к блоку. Сделав это, сам механизм можно снять (автор видео — Будни Автобизнес).

Проверка и ремонт

Как сказано выше, сломаться механизм может по разным причинам. Поэтому ремонт стартера автомобиля должен производиться в соответствии с итогами диагностики. Перед тем, как отремонтировать стартер, необходимо запастись всеми нужными инструментами и комплектом для ремонта. Ремкомплект стартера можно приобрести в любом автомобильном магазине. Если вы не знаете, как разобрать стартер, попробуйте воспользоваться сервисным мануалом к авто, но обычно в этом нет ничего сложного.

В первую очередь, ремонт стартера автомобиля включает в себя диагностику реле. При подаче напряжения на плюсовой вывод обмотки должен раздаться щелчок — тот звук будет свидетельством работоспособности реле, при этом бендикс узла должен переместиться. На подключенном экране омметра при этом будет показано замыкание контактов. Если этого не произошло, то ремонт стартера автомобиля сводится к откручиванию болтов и замене реле.

Новое втягивающее реле для авто

Щетки

Ремонт грузовых стартеров или для легковых машин может свестись к замене щеток. Замена щеток стартера осуществляется путем демонтажа задней крышки, при этом, даже если щеточный узел не износился, специалисты все равно советуют его менять. Разборка стартера покажет, что щетки расположены в задней части моторчика, при этом если одна из них ломается, это приведет к неработоспособности узла в целом. Для демонтажа необходимо выкрутить клеммы и извлечь пружинки.

Статор

Переборка стартера включает в себя проверку статора, при помощи омметра необходимо произвести его диагностику на пробой, при этом полученные показатели должны составлять не меньше 10 кОм. Если полученные показания другие, то ремонт стартеров иномарок или отечественных авто заключается в замене статора. В некоторых случаях, если на авто используется редукторный механизм, может потребоваться замена стартера в сборе, поскольку конструктивные особенности такого устройства не позволяют выполнить его ремонт. Подробнее о диагностике и ремонте узла узнайте из видео (автор видео — канал Эксин Плюс).

Ротор

Починить стартер можно путем замены ротора, чтобы добраться до него, потребуется открутить шпильки, фиксирующие две части электромотора. Сделав это, можно произвести демонтаж узла полностью, заранее демонтировав стопорное кольцо с шайбой. Прежде чем заменить ротор, нужно уделить время проверку обмоток, при наличии следов копоти на них нужно осуществить замена якоря. Также проверьте коллектор — на нем может быть небольшой налет, но иногда его большой слой является причиной невозможности запуска механизма. Ремонт стартера своими руками в данном случае будет заключаться в очистке коллектора с использованием наждачки.

Далее, производится проверка механической составляющей. Если вы пропустите какую-то поломке, впоследствии это может стать причиной более серьезной проблемы, так что если вы не уверены в своих силах, то единственное, что вам может помочь, это замена стартера. В некоторых случаях локализовать неисправность поможет замена втулок стартера. Такая необходимость возникает редко, но иногда замена втулки стартера действительно помогает решить проблему.

Сборка

Сборка стартера является завершающим этапом ремонта. Прежде чем собрать стартер, вал, редуктор, якорь и втулки нужно смазывать. Чем же можно смазать стартер перед тем, как его собирать? Для этого может использоваться графитовая смазка, Литол, моторная жидкость. Сборка и установка стартера осуществляется в обратной последовательности, после монтажа необходимо произвести проверку работоспособности узла.

Чтобы удостовериться в том, что ремонт был произведен правильно, на корпус механизма нужно подать минус, а на обмотку — плюс. Если после подключения бендикс может перемещаться вперед и назад, при этом контакты реле замыкаются нормально, это свидетельствует о том, что механизм полностью рабочий. После подачи плюса на электродвигатель, моторчик должно вращаться равномерно, какие-либо шумы и звуки при этом должны отсутствовать. Если звуков нет, то механизм ставится на место.

В том случае, если вы допустили какие-либо ошибки в сборке механизма, эксплуатировать транспортное средство не рекомендуется. В противном случае вы можете столкнуться с проблемой где-то в дороге, а хуже всего будет, если она настигнет водителя при езде за городом по трассе. Поэтому если вы сомневаетесь в том, что все сделано правильно или в процессе выполнения работ были допущены ошибки, лучше будет проконсультироваться по этому поводу со специалистом. Поверьте — лучше один раз немного заплатить, но быть уверенным в том, что машина будет работать нормально, чем сэкономить и столкнуться с более высокими затратами на ремонт.

Извините, в настоящее время нет доступных опросов.

Видео «Основные правила по ремонту механизма в домашних условиях»

Если вы решили самостоятельно отремонтировать устройство, вам полезно будет узнать об основных нюансах, которые нужно соблюдать в ходе проведения этой процедуры, эти правила приведены на видео (автор ролика — канал АВТО РЕЗ).

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
