Замена ступичного подшипника ваз 2110 своими руками

Снятие и замена подшипника передней ступицы ВАЗ 2110, 2111, 2112 инструкция

Обычно подшипники ходят не более 50-60 тыс км. в зависимости от условий эксплуатации и манеры вождения. Вся работа не требует профессиональных познаний в механике, всё просто и при наличии смекалки занимает час-полтора. Поэтому вам пригодится наша инструкция как снять и заменить подшипник передней ступицы ВАЗ 2110, 2111, 2112 своими руками.

Обычно при проблемах с подшипниками в ступице вы слышите характерный вой, хруст идущий из района передних колес. Можно проверить это, свесив колесо на пригорке, попробовать его раскачать под разными углами с разным усилием. Если есть люфт, ощущаются стыки и стук внутри, то у автомобиля явные проблемы со ступицей.

Для замены подшипника в передней ступице ВАЗ 2110, 2111, 2112 вам понадобятся:

  • Новый подшипник ступицы
  • стопорные кольца
  • ступичная гайка
  • головка на 30″
  • специальный съемник, которым можно извлечь ступичный подшипник.

Полная инструкция изображена на фото пошагово и с описанием действий.

Снятие колпачка с колеса.

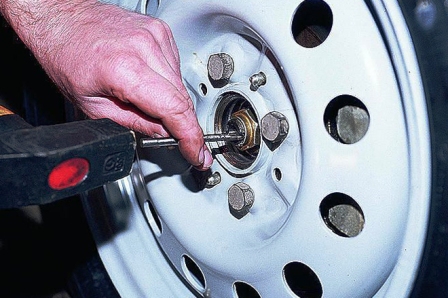

Необходимо расконтрить ступичную гайку.

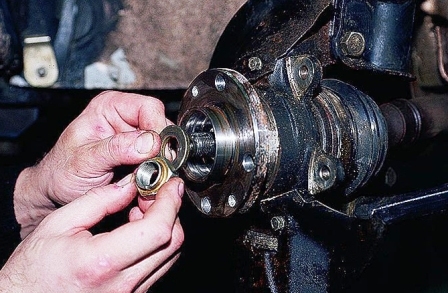

Ставим авто на ручной тормоз, ослабляем ступичную гайку.

Нужно вывесить передние колеса, снять суппорт и тормозной диск. Полностью выкрутить ступичную гайку.

Завинчиваем шпильки и одеваем тормозной диск.

Выбиваем ступицу из подшипника ударами.

Снятие подшипника из ШРУСа.

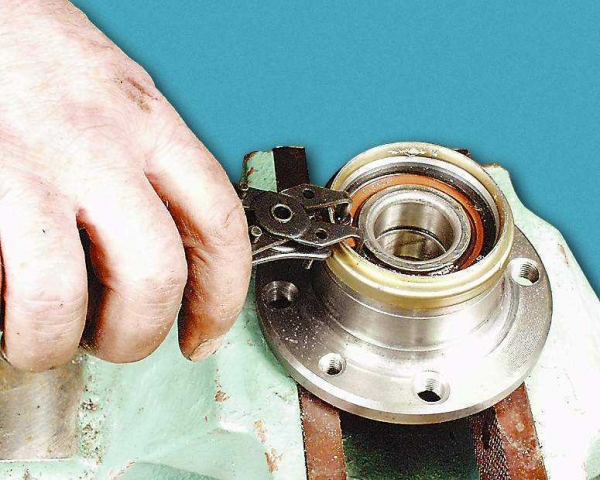

Снятие стопорного кольца перед подшипником.

Выпрессовываем ступичный подшипник с помощью съемника.

Так выглядит ступичный подшипник со съемником.

Запрессовываем обратно новый ступичный подшипник.

Запрессовываем ступицу в подшипник. Собираем в обратном порядке.

Замена ступичного подшипника ВАЗ 2110 своими руками

Замена ступичного подшипника ВАЗ 2110 считается занятием не из приятных, так как имеются некоторые трудности. Нужно обладать ловкостью, хитростью, силой и интеллектом (что-то вспомнились компьютерные игры, наверняка, многие поймут). Своими руками все работы можно сделать без особого труда.

На десятках и аналогичных машинах эта процедура займет не более часа (при условии хорошей подготовки). Если честно, случалось ремонтировать 12-ку, которая лет 7 просто ездила и хозяин не заглядывал в нее. Там все сложно было, причем попутно приходилось менять очень много элементов – тормозные диски, шланги, шаровые.

Подготовка и разборка

При проведении замены ступичного подшипника ВАЗ 2110 необходимо ставить машину ровно, под задними колесами обязательно устанавливайте упоры. Перед поднятием ремонтируемого колеса обязательно расконтрите ступичную гайку и ослабьте ее (можно и вовсе выкрутить). Делается это при помощи накидного или торцового ключа на «30». Крайне важно, чтобы был большой рычаг – усилие немаленькое нужно прикладывать, чтобы сорвать гайку.

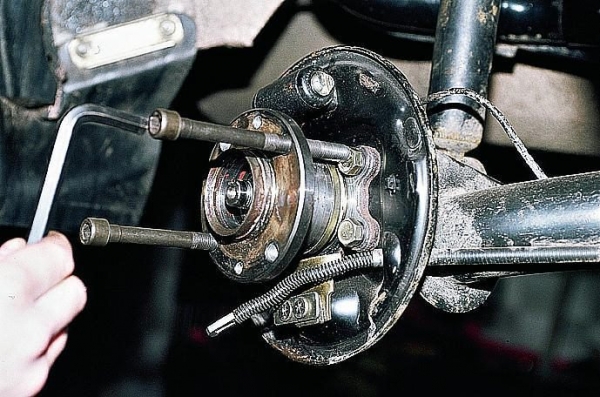

Замена подшипника задней ступицы ВАЗ 2110 осуществляется практически так же, как и передней. Отличия лишь в используемом съемнике и проведении разборки, дабы подобраться к ступице. Вот и все, теперь нужно поднять и снять колесо. Посмотрите внимательно, что вам мешает? Правильно, суппорт! Его снимаете и подвешиваете под защитой, чтобы не повредить. И не вздумайте выжать «случайно» педаль тормоза.

Оба болта крепления шаровой выкручиваете (если не планируется ее замена, то смысл вынимать палец отсутствует). Две направляющие с диска также выкручиваете. Диск теперь можно снять и убрать в сторону. Намечаете положение ступицы на стойке и выкручиваете гайки (чтобы не нарушить углы развала передних колес). Вот и все, можно пытаться ступицу сорвать с гранаты. Лучше это делать, если на пару болтов наживить колесо обратной стороной к ней. Дергаете резко колесо, пытаясь не упасть.

Снятие и установка подшипника

Стоит отметить, что осуществляется замена ступичного подшипника ВАЗ 2110 только лишь при помощи съемника. Но от себя скажу, что он мне просто не помогает. С комплекта – болта, гайки и нескольких шайб, я использую только болт – ставлю его внутрь подшипника и наношу удары молотком (резкие).

Конечно, перед этим стопорные кольца нужно обязательно вытянуть. Можно использовать некоторые шайбы из комплекта съемника, они очень удобные. Но вот не получается по-человечески все сделать, чтобы все было «по книжке». Спасает молоток, причем от такого монтажа не повредил ни один подшипник (хотя в руководстве пугают этим последствием).

Замена подшипника задней ступицы ВАЗ 2110 проводится аналогично. Снятие и замену можно выполнить тем же инструментом. С установкой пытался хитрить – прогревал подшипник, а ступицу в морозилку бросал. Толку мало от этого, только сальник на подшипнике начал плавиться. Но уже несколько лет эта десятка ездит и не загудел еще.

Сколько ни пытался, но запрессовать новый подшипник съемником не получалось – вспоминал и различных матерей, и завидовал владельцам шестерок и всей классики, так как у них конусы (на мой взгляд) меняются намного быстрее и проще. Главное – не перетянуть и обильно смазать. Поэтому брал в руки тот самый болт, шайбу (с диаметром, как у подшипника), смазывал внешнюю обойму и ступицу, начинал аккуратно набивать.

В этом деле не нужно стараться нанести сильный удар, главное – резкость. Приложив большую силу, вы только разрушите подшипник (а распадается он очень быстро, впрочем, и собирается легко). После запрессовки обязательно установите на место стопорные колечки и соберите всю сторону автомобиля. Все резьбовые соединения затягивайте хорошо, перепроверяйте всегда, чтобы не случилось неприятных «сюрпризов». Это вам говорю после того, как прокатился на трех колесах (левое заднее отпало, менял колеса с летнего комплекта на зимний). Проехал на барабане, причем даже не повредил его, а колесо меня обогнало.

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

  • Марки авто
  • Узлы авто
  • Мото
  • Вело
  • Оборудование
  • Инструмент
  • Техника

Новые инструкции

  • Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
  • Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
  • Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
  • Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
  • Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Как своими руками заменить подшипник на передней ступице ВАЗ 2110(десятке), ВАЗ 2111. ВАЗ 2112

Автомобиль марки ВАЗ модификаций: 2110, 2111, 2112 является крепким вариантом для эксплуатации. Однако при пробеге до 60000 км., некоторые детали подвержены износу. В этой статье пойдёт речь о передней ступице «десятки» и будет описан пошаговый ремонт своими руками.

  • Почему подшипник передней ступице ВАЗ 2110(десятке) быстро выходит из строя?
  • Определяем необходимость замены подшипника
  • Подготовка к ремонту передней ступицы на ВАЗ 2110, 2111, 2112
  • Выбор подшипника для «десятки», 2111, 2112
  • Пошаговая инструкция по замене самостоятельно
  • Советы практического мастера
  • Видео: как заменить своими руками передний ступичный подшипник на ВАЗ 2110 и других подобных моделях
  • Фото по теме

Почему подшипник передней ступице ВАЗ 2110(десятке) быстро выходит из строя?

Немаловажную роль в выходе из строя подшипника играют следующие факторы:

— качество отечественных дорог;
— агрессивная езда. Сначала вы разгоняетесь и моментально тормозите. Особенно это заметно на поворотах;

— эксплуатация автомобиля в неблагоприятных климатических условиях. Летом по пересеченной местности с ямами и ухабами. В сельской местности с грязью, песком и пылью. Зимой езда на дорогах посыпанных солью;
— установка заведомо бракованной детали;
— перегруз автомобиля свыше нормы, указанной в техническом паспорте.

Особенно необходимо обратить внимание на переднюю ступицу.
Произвести диагностику самому вполне возможно и не требует большого опыта и знаний.

Определяем необходимость замены подшипника

Для определения выхода из строя подшипника самостоятельно нужно выполнить не сложные действия.
Сам я пользуюсь такой диагностикой:

— после продолжительной езды, осторожно приложите к ступице ладонь и проверьте, происходит ли нагревание металлической части;
Если да то это первый признак поломки;

— попробуйте разогнаться до 40 км/час и при открытых окнах послушать звуки впереди. Услышите свист, гул, скрежет или вой – очередное подтверждение в необходимости замены детали;
— увеличьте скорость. При увеличении вой прекратиться и потом периодически появиться с новой силой. Еще один звоночек;
— поставьте ваш автомобиль на домкрат и вручную прокрутите колесо. Скрежет, свист повторится. Для полной уверенности покачайте колесо перпендикулярно оси. Обнаружите люфт – однозначно подшипник нужно менять.

Читать еще:  Замена ступичного подшипника калина переднего видео

Подготовка к ремонту передней ступицы на ВАЗ 2110, 2111, 2112

Вы определились и решили произвести ремонт собственными силами у себя в гараже.

Для этого необходимо подготовиться.
Правильно скомплектовать инструмент и приспособления.

Я посоветовал бы составить такой список:

— обязательно домкрат;
— молоток, зубило, круглогубцы;
— набор ключей и головок. Обязательно, чтобы туда входила головка №30 и ключ №17, №19;
— оправки;
— тиски;
— жидкость «вэдэшка»;
— динамометрический ключ.

Когда вы все скомплектуете, желательно просмотреть эскиз или чертеж-схему узла, с которым будете иметь дело.

Выбор подшипника для «десятки», 2111, 2112

Теперь нужно определиться с выбором подшипника.
Советую вам покупать детали только в специализированном автомобильном магазине.

Если обратиться к каталогу завода-изготовителя, то видим что оригинальный номер для подшипника передней ступицы автомобиля ВАЗ 2110, должен быть такой: №6-256907.

Ориентируйте еще по размерам детали:
— наружный диаметр – 64мм;
— внутренний диаметр – 34мм;
— ширина 37мм.

Давайте проанализируем, какие производители подшипников желательно покупать и использовать при ремонте:

— вологодский производитель подшипников считается по праву одним из лучших. Отличительной особенностью его считается дешевизна изделия. Неплохое качество. Его почти не подделывают. Пользуется популярность среди автомобилистов.

Это 23 государственный подшипниковый завод (23ГПЗ);

— однако кто профессионально разбирается в запасных частях для автомобилей, пользуются продукцией саратовского подшипникового завода (SPZ);

— если вы хотите сэкономить деньги, то можете приобрести недорогие, но не отличающиеся высоким качеством подшипники самарского завода. Они дешевле почти в вдвое, и пробег после замены детали будет составлять не более 20000км.

Выбор конечно за вами, но я бы посоветовал вам саратовского производителя.

Покупая изделие, обращайте внимание, чтобы оно было в промасленной бумаге, без налета ржавчины и вмятин.
Итак, вы выбрали и приобрели деталь.
Приступаем к ее замене.

Пошаговая инструкция по замене самостоятельно

Устанавливаем автомобиль на ровную поверхность.
«Срываем» болты и гайку ступицы, при стоящем на земле колесе.

Поднимаем авто домкратом. Не забываем, перед этим установить упоры под колеса с двух сторон. В целях безопасности фиксируем автомобиль на подставки или подлаживаем запасное колесо под лонжерон.

Снимаем колесо.
При помощи отвертки отсоединяем суппорт. Отводим его в бок и крепим при помощи проволоки.

Далее откручиваем крепеж диска тормоза.
При необходимости демонтируем цапфу.

Для более легкого съема деталей применяйте жидкость смазочную ВД40 (вэдэшка). Необходимо обрызгать демонтируемые детали. Подождать 30 минут и потом продолжить работу. Сниматься они будут значительно легче.

Рассмотрим несколько вариантов замены подшипника:

Вариант №1

В этом случае я использую съемник и не нужно удалять поворотный кулак, также снимать стойку.
При этом развал не нужно ослаблять.
Применяя съемник, производим снятие подшипника и его монтаж.

Вариант №2

Он существенно труднее. Используем его при желании произвести полный ремонт ходовой части автомобиля.
Выполняем работы в такой последовательности:
— необходимо снять наконечник с тяги рулевой;
— вставляем стойку в тисы;
— заменяем подшипник переднего колеса ступицы;

Вариант №3

Для этого варианта вам не потребуется съемник. Минусом считается – регулировка развала схождения колес.
При этом необходимо снять кулак и демонтировать ступицу.

Удаляем стопорное кольцо.

Зажимаем ступицу в тиски и при помощи металлической оправки выбиваем подшипник.

Наждачной бумагой чистим внутреннюю часть.

Промываем соляркой и вытираем тряпкой.

Опять же при помощи оправки молотком аккуратно вбиваем деталь на 10мм. следим чтобы не было перекоса. И далее более сильными ударами ставим подшипник на место. Для этой цели можете воспользоваться съемником.

Монтаж выполняем в так же как и демонтаж, но в обратной последовательности. Придерживаемся меток, проставленных раннее на деталях при их демонтаже.

Советы практического мастера

Я хочу дать вам несколько практических советов при замене подшипника передней ступицы:

— можно произвести замену на специализированной станции технического обслуживания автомобиля (СТО). Но это обойдется вас намного дороже, чем, если бы вы произвели весь ремонт у себя в гараже самостоятельно.
Воспользоваться услугами СТО можно частично. Когда вам необходимо быстро демонтировать подшипник, а нет съемника. В СТО как правило есть пресс. Обратившись к ним, за приемлемую плату вы сможете поменять деталь без усилий;

— при замене детали постарайтесь обойтись без откручивания болтов развала колес;

— вне зависимости от реального состояния подшипника, производите замену его по истечению пробега в 55000км.;

— меняя деталь с одной стороны, желательно произвести замену и с другой;

— при демонтаже деталей всегда применяйте метки на них. Так проще будет монтировать;

— когда вы сняли ступицу, обратите внимание на состоянии узлов вокруг нее. Если заметите ржавчину, грязь или наслоение масла – удалите все это;

— при отсутствии динамометрического ключа сделайте так: закрутите крепежные болты и гайки до упора. Потом открутите их на 20 градусов. Так вы добьетесь своего без динамометрического ключа.

Вот вы и смогли самостоятельно своими руками произвести замену подшипника на вашей автомашине.

Если у вас в процессе ремонта возникнут вопросы или затруднения с ремонтом, не стесняйтесь обратиться ко мне, пишите в комментарии.
Я всегда рад буду дать вам практический совет.
Думаю, он будем вам полезен.

Видео: как заменить своими руками передний ступичный подшипник на ВАЗ 2110 и других подобных моделях

Замена подшипника передней ступицы на ВАЗ 2110 своими руками (видео)

За свободное вращение колес на оси отвечают подшипники ступицы. Их монтируют непосредственно на корпус ступицы, а внутренней обоймой крепятся на колесную ось. Между обоймами имеются пластиковые заглушки, которые не позволяют влаге и пыли негативно воздействовать на механизмы. Но замена ступичного подшипника у ВАЗ 2110 со временем все равно потребуется. Сегодня мы об этом и поговорим.

Передний подшипник

Диагностика

В ступице колес располагаются однорядные роликовые подшипники . Их там 2 штуки. Во время эксплуатации автомобиля они нуждаются в уходе. Этот уход включает в себя замену смазки и регулировку зазоров.

Проверьте, свободно ли проворачиваются подшипники на оси, нет ли заеданий, а на кольцах должны отсутствовать следы износа, выкрашиваний. Если это имеется в наличии, обязательно следует разобраться в том, как поменять подшипник.

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

  • Поднимите переднее колесо при помощи домкрата;
  • Снимите колесо;
  • Зубилом удалите защитный колпачок на подшипнике передней ступицы;
  • Демонтируйте тормозные колодки;
  • На поворотном кулаке следует закрепить держатель индикатора;
  • Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
  • На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
  • При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
  • Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
  • Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
  • Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
  • Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
  • Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
  • Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
  • В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
  • Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
  • Монтируйте защитный колпачок на подшипник;
  • Колесо устанавливается на свое законное место.
Читать еще:  Заклинило заднее колесо что делать

Способы замены

Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.

Установка

Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.

Первый способ

Вынимаем стопорное кольцо

  1. Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
  2. Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
  3. По завершению работ по смене, выполняется обратная сборка узла.

Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.

Второй способ

Тут вам предстоит выполнить следующие шаги:

  1. Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник. После этого ступица полностью снимается;
  2. Далее используйте верстак;
  3. На верстаке выполните замену элемента, а затем поставьте его на место;
  4. Важно соблюдать правильную последовательность обратной сборки

Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.

Советуем выполнить несколько действий:

  • Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
  • Выбейте болты кулака;
  • Демонтируйте крепежные элементы из шаровой нижней опоры;
  • Выбейте подшипник из ступицы;
  • Демонтируйте стопорные кольца;
  • Распрессуйте тисками подшипники;
  • Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.

Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.

Третий способ

Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.

Согласно третьему способу замены, процесс выполняется следующим образом:

  • Вам потребуется полностью демонтировать всю стойку;
  • Воспользуйтесь специальными тисками;
  • В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.

Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.

Проводим замену ступичного подшипника ВАЗ 2110 своими руками

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Подшипник ступицы переднего колеса

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Опытные мастера рекомендуют не откладывать замену этого компонента, чтобы избежать ненужных неприятностей.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

  • Специальный съемник, чтобы осуществить съем подшипника;
  • Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
  • Головка на 30, оснащенная качественным воротком;
  • Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

  1. С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса.
    Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
  2. Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
  3. Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
  4. Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

  • Цапфу в сборе;
  • Колпак ступицы;
  • Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

  • В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
  • Достаточно просто аккуратно вынуть подшипник и заменить его новым;
  • После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

  • Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
  • После этого мастеру понадобится перейти на верстак;
  • Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
  • После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

  • Мастер ставит метки;
  • Выбивает болты кулака;
  • Выкручивает крепежные болты из нижней шаровой опоры;
  • Подшипник должен быть выбит из ступицы;
  • Стопорные кольца демонтируются;
  • С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

  • В этом случае потребуется снять всю стойку полностью;
  • После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
  • На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

  • Запрессовать подшипники;
  • Поставить стопорные кольца;
  • Собрать кулаки;
  • Монтировать на них новые подшипниковые компоненты;
  • Монтировать узел на ступицы;
  • С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Меняем подшипник передней ступицы на ВАЗ-2110 своими руками

Отечественному производителю волей-неволей приходится адаптироваться под европейские стандарты. И это очень здорово, поскольку в режиме советской технической изоляции мы бы до сих пор использовали морально устаревшие решения. Такая, казалось бы, мелочь, как подшипник передней ступицы, но с переходом на европейскую систему HUB (закрытый роликовый или шариковый необслуживаемый подшипник), ресурс детали вырос чуть ли не втрое. Даже если учитывать издержки местного производства.

Какие ступичные подшипники лучше купить на ВАЗ-2110

Подшипник передней ступицы 2108-3103020-01.

В разработке ВАЗ 2108 активное участие принимали западноевропейские инженеры. Именно поэтому от переднеприводного первенца ВАЗ десятке достались самые передовые на то время решения. В том числе, и подшипник передней ступицы. Отечественные производители всегда гордились своими подшипниками, однако время показало, что из огромного количества заводов, конкурентоспособными в современных условиях оказались всего лишь пять. И именно ступичный «хабовский» подшипник вывел их в лидеры отрасли.

Артикулы

Десяточный роликовый ступичный подшипник имеет артикулы 2108-3103020-01 и 2108-3103020-02 , его размеры 34х64х37 мм .

На конвейер эту деталь поставляет предприятие Лада-Имидж. Ресурс родного подшипника очень посредственный и, конечно, он зависит от условий эксплуатации — от 30 до 45 тысяч пробега.

«Надфильный» тест

При замене можно провести «надфильный» тест : берём новый и старый подшипники, пробуем спилить кромку надфилем. Хорошая обойма ни в какую не поддастся , надфиль будет просто скользить по поверхности, не оставляя следов. Дешёвые отечественные подшипники выполняют с нарушением технологии и поэтому надфиль оставляет на пробном участке заметные следы — металл сырой, а, следовательно, проходят такие подшипники до появления люфта или даже до разрушения совсем не долго.

Качество и проверка

Это лирика, а теперь идём в магазин выбираем качественную деталь. Китайских кустарей просим не беспокоиться, обращаем внимание сначала на отечественные заводы. Их подшипники дешевле, а выбирать придётся из такого списка:

  • 23-й вологодский ГПЗ сейчас называется VBF ;
  • 3-й ГПЗ из Саратова носит название SPZ ;
  • 10-й ГПЗ (Ростов) название не поменял;
  • VPZ 15 — это Волжский завод;
  • 9-й ГПЗ из Самары превратился в завод SVZ-Group.
Маркировка

При выборе нужно обращать внимание на маркировку: сертифицированный подшипник будет маркироваться только по европейскому стандарту (не ГПЗ-15, а VPZ, к примеру).

Вологодский подшипник обойдется примерно в полтысячи рублей.

Цена отечественных деталей может колебаться от 500 до 700 рублей за штуку. Импортные аналоги стоят дороже, но там и стандарты качества другие, если не брать во внимание братский Китай:

  • немецкий подшипник LGR с каталожным номером LGR-4703 , цена порядка 700 рублей , отличное качество, если не подделка;
  • итальянский Marel ( 2108-3103020M ) с ценой порядка 750 рублей , качественный и выносливый, гарантированно используется смазка ESSO;
  • за 800 рублей можно купить ступичный подшипник Sachs с номером 3464 0037 , именитая фирма, превосходное качество;
  • SNR (R172.03) , Япония, цена порядка 1200 рублей, почти вечный подшипник, если не подделка.

Симптомы поломки

Замену подшипника проводим при появлении таких симптомов:

  1. Шум и постукивание в передней ступице.
  2. Сильный люфт на подшипнике.
  3. Утечка смазки из-под сальника подшипника.
  4. Механические повреждения узла.

Способы замены подшипника передней ступицы на ВАЗ-2110

Процедура замены не самая простая, зато можно сэкономить тысячу-полторы. Именно такую сумму просят только за работу на СТО.

Чтобы все прошло гладко, нам будет необходим съёмник ступичных подшипников 2108-2112. К сожалению, без него мы не сможем ни снять, ни запрессовать новый подшипник. Винтовой съёмник очень простой по конструкции и стоит около 300-380 рублей, поэтому не станет обузой для бюджета и пригодится не раз. Ещё нам понадобится ключ или головка на 30 и стандартный набор инструментов.

Технология замены подшипника зависит от того, будем ли мы проводить попутный ремонт или замену элементов подвески, тормозной системы или рулевого управления. Можно пойти по одному из трёх путей:

  1. Демонтаж подшипника без снятия поворотного кулака . Самый быстрый и простой способ. Не потребуется даже смотровая яма. Он хорош ещё тем, что мы не нарушаем выставленный развал колес. Минус его в том, что выпрессовывать обоймы на весу не очень удобно.
  2. Замена со снятием кулака . Работы куда больше, но зато сам подшипник можно снять в тисках на верстаке.
  3. Демонтаж ступицы в сборе со стойкой . Этот вариант самый трудоёмкий и используется тогда, когда мы попутно меняем стойку, сайлентблоки, шаровые, поворотный подшипник стойки или другие детали. Полностью снимать стойку для замены подшипника нерационально и долго.

Если снять кулак, то выпрессовать подшипник получится и без съемника.

Алгоритм замены

Имея все необходимые инструменты, можно без промедления начинать работу. Мы заменим подшипник, следуя первому алгоритму, то есть без разборки стойки и кулака

  1. Устанавливаем автомобиль на ровную поверхность, затягиваем ручник и ставим упоры под задние колеса.
  2. Снимаем защитный колпачок гайки подшипника.

Снимаем защитный колпак.

Подставляем опору под днище автомобиля.

Отводим суппорт в сторону.

Отворачиваем до конца гайку и снимаем шайбу.

Вворачиваем болты на всю глубину ступицы.

Резко ударив тормозным диском по головкам болтов, выпрессовываем ступицу.

Выворачиваем болты шаровой опоры и выводим ШРУС из отверстия подшипника.

Щипцами вытаскиваем стопорное кольцо.

Съемником снимаем старую обойму.

Сборка передней ступицы проводится в обратном порядке. Крепкой всем ходовой и ровных дорог!

После сборки закручиваем новую гайку подшипника до упора, ставим колесо, опускаем машину, дотягиваем гайку хорошим рычагом и контрим её бортик.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
