Замена лампочек подсветки приборной панели ваз 2114

Замена лампочек в приборной панели ВАЗ 2113, 2114, 2115

Приборная панель должна быть всегда исправна. От этого зависит точность информации о состоянии узлов и систем, которую водитель получает от различных датчиков. Интенсивность эксплуатации, вибрации, температурные изменения, перепады напряжения в бортовой сети существенно сокращают ресурс подсветки. Поэтому замена лампочек в приборной панели ВАЗ 2115 и других моделей – проблема, повторяющаяся с незавидной регулярностью. Затягивать с ремонтом – не стоит, поскольку часть ламп – контрольная. Если они не работают, водитель может упустить важную информацию о выходе из строя важных модулей автомобиля. Как заменить своими руками, вышедшую из строя светотехнику, будет рассказано в этой статье.

Необходимые запчасти

Перед тем, как починить приборную панель, нужно решить, на какие лампы вы будете менять те, что вышли из строя. Можно использовать тот же вариант, что был использован производителем, но специалисты рекомендуют использовать более современные модели. Они не только функциональны, но способны эффектно преобразить панель. Итак, на выбор:

  • штатные лампы А12-1,2 (артикул 21061-3709500);
  • штатные лампы АС12-5-1 (артикул 2101-3746998);
  • светодиодные лампочки ShoMe SM T5 (артикул 3035);
  • светодиодные лампочки с высокими показателями яркости SMD (артикул 182294);
  • галогены Osram (артикул 2473MFX6, 2721MF, 2886X).

Потребуется до 19 приборов, в зависимости от модификации машины и комбинации.

Инструменты, которые потребуются в работе

Для замены лампочек на панели приборов ВАЗ 2114 и других моделей потребуются такие инструменты:

  • отвертка плоская;
  • отвертка крестовая;
  • маленькие плоскогубцы;
  • ветошь.

Самостоятельные работы вполне обоснованы, поскольку цена этой услуги в автосервисах на 27 декабря 2018 года в среднем составляет 700 рублей, в то время как сами лампы стоят от 20 до 60 рублей. Параллельно водитель проведет ревизию в салоне авто, что полезно всегда. Теперь можно приступать к ремонту, но лучше изначально разобраться со схемой приборной доски.

Порядок операций

  1. Снимаем накладку магнитолы с помощью отвертки, осторожно продевая инструмент под панельку. Сначала вытаскиваем ее снизу, затем верхнюю часть накладки.
  2. Электрические провода, уходящие к прикуривателю, нужно отсоединить.
  3. Теперь находим саморезы на приборной доске, выкручиваем их.
  4. Снимаем ручки с ползунков заслонок и выключателя отопителя, потянув их на себя.

  • Теперь нужно снять панель приборной доски, она удерживается не только на саморезах, но и на других креплениях, поэтому сначала ее придется немного расшатать.
  • Теперь от панели нужно отсоединить проводки: от часов, от сигнализации, от фар и других приборов.

    На задней поверхности находим патроны. Небольшими плоскогубцами их выкрутить легче. Высвобождаем патрон поворотом против стрелки часов. Достаточно половины оборота. Так же поступаем с остальными патронами – они все одинаково устроены.

    Порядок замены лампочек в приборной панели ВАЗ 2113, 2114 и 2115 смотрите на этом видео.

    Резюмируем

    Итак, заменить лампочки в приборной доске может любой автовладелец при желании что-то сделать своими руками. Процедура занимает около получаса. В то время как поездка в автосервис, разговоры о замене всей приборной доски, которую обязательно предложат автоэлектрики, само выполнение услуги займет у водителя гораздо больше времени и сил.

    Тюнинг ВАЗ 2109

    Замена лампочек подсветки приборной панели ВАЗ 2114

    Приборная панель автомобиля ВАЗ 2114 отображает данные, позволяющие водителю отслеживать состояние машины — уровень горючего и моторного масла, скорость, обороты и температуру двигателя. Панель всегда должна находиться в исправном состоянии, что является залогом точности данных, показываемых датчиками, и отсутствия дискомфорта, причиняемого нефункционирующей подсветкой. Довольно часто владельцы ВАЗ 2114 сталкиваться с проблемой неработающей подсветки приборной панели. Устраняется проблема самостоятельно, без посещения автосервисов и обращения к специалистам.

    Для чего нужны лампы приборной панели

    ВАЗ 2114 — одна из самых качественных, динамичных и красивых моделей отечественного автопрома, обладающая прекрасными техническими характеристиками. Впрочем, есть у неё и свои минусы, одним из которых является приборная панель, не отличающаяся особой надёжностью и качеством. Часто встречающейся неполадкой приборной панели является быстрый выход из строя ламп подсветки.

    Исправная подсветка приборной панели автомобиля ВАЗ 2114

    Лампочки подсветки сообщают водителю различную информацию, которая позволяет контролировать состояние автомобиля и вовремя диагностировать возможные неисправности. Причин их срабатывания может быть несколько:

    • разрядилась аккумуляторная батарея;
    • зажатие ручного тормоза;
    • нехватка топлива в бензобаке;
    • уменьшение давления моторного масла — причина, требующая остановки автомобиля во избежание поломки двигателя;
    • накопление воды в фильтре. Излишки жидкости сливаются, дабы не допустить её попадания в насос;
    • неисправности в работе топливной системы;
    • неисправности в работе двигателя.

    Выход ламп панели приборов из строя может стать причиной того, что водитель упустит поломку или неисправность, которая может стать причиной ДТП. По этой причине не стоит оттягивать замену лампочек.

    Почему выходят из строя лампочки

    Прежде чем менять лампы накаливания, необходимо понять, из-за чего приборная панель вышла из строя. Причинами прекращения работы подсветки могут быть:

    • перегоревшие лампы накаливания или прекращение работы светодиодов;
    • окисление разъёмов;
    • дефекты и короткие замыкания в электрической цепи;
    • поломка блока предохранителей;
    • деформация общей контактной платы;
    • выход из строя системы габаритов;
    • отсутствие минуса АКБ.

    Как выбрать лампы для приборной панели

    Сегодня на автомобильных рынках представлен широкий выбор различных осветительных приборов для приборных панелей отечественных автомобилей: как штатные лампы, так и модернизированные дорогостоящие аналоги, позволяющие полностью изменить не только панель, но и всю подсветку салона.

    Расположение на приборной панели лампочек разных датчиков и индикаторов

    Специалисты нередко советуют брать вместо штатных ламп светодиоды — они отличаются большей надёжностью, меньшим энергопотреблением и привлекательным мягким светом.

    На автомобильных рынках представлен широкий ассортимент ламп для панели приборов

    В нижеприведённой таблице перечислены лампы, оптимально подходящие для приборной панели ВАЗ 2114.

    Таблица: Лампы, используемые в подсветке приборной панели ВАЗ 2114

    Марка и страна-производительСтоимость
    Светодиодные лампы Sho-Me SM-T5 в трёх цветах — красные, белые и синие, Корея80 рублей
    Светодиодные лампы Sho-Me SM-T5-cap-super белого оттенка, Корея50 рублей
    Светодиодный модуль SMD, Китай20 рублей
    Галогеновые лампы Philips и Osram, Голландия и Германияот 40 до 80 рублей за экземпляр

    Стоимость ламп для панели приборов невысока, а сам процесс замены не представляет ничего сложного.

    Как заменить лампочки подсветки

    Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

    Необходимые инструменты

    Для замены понадобятся следующие приборы:

    • крестовидная отвёртка;
    • набор новых лампочек.

    Замена подсветки

    Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

    Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой. Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки.

    Как разобрать приборную панель

    Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

    Схема разбора приборной панели ВАЗ 2114

    Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

    1. Выкручиваются три самореза, снимается нижний выступ и накладка.
    2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
    3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
    4. От прикуривателя отсоединяется жгут проводов.
    5. С рычага переключения передач снимается рукоять.
    6. Снимаются крепежи печки.
    7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
    8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
    9. Снимается лампа подсветки гидрокорректора ключом на 21.
    10. Демонтируются верхние и нижние саморезы.

    После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

    Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

    Перед установкой новых ламп с панели приборов снимается пластиковая накладка

    Замена ламп подсветки

    После снятия пластика можно приступать к самому процессу замены ламп.

    1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
    2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

    Размещение новых ламп на панели приборов

    Проверка ламп подсветки при помощи мультиметра

    Осуществляется обратная сборка приборной панели с размещением стрелок датчиков

    Собранная и проверенная панель приборов ВАЗ 2114

    Видео: замена лампочек подсветки приборной панели ВАЗ 2114

    Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

    Замена ламп приборной панели ВАЗ 2114

    В конце прошлого века автозавод ВАЗ решил порадовать своих поклонников рестайлинговой девяткой. В итоге рестайлинг номинально перерос в новую модель, хотя откровений в ВАЗ 2114 не было никаких. По отзывам многих владельцев, 2114 переросла своего донора только в поломках, а тесты по уровню безопасности по сценарию EuroNCAP провалила напрочь. По словам инженеров, жесткость кузова и безопасность пострадали вследствие неоправданного применения дешевых пластиков вместо полноценных бамперов, как на девятке, а кузов стал более уязвимый по причине ухудшевшегося в то время качества сборки и конструктивным изменениям в каркасе жесткости. Все это привело к печальным последствиям, тем не менее автомобиль продолжали продавать и публика со скрипом, но принимала обновленную девятку, или Самара-2, как ее называли на территории завода.

    В надежде преобразить «девятку» ВАЗ выпустил новую модель — ВАЗ 2114, что на фото

    Приключения приборной панели ВАЗ 2114

    С тем, что у девятки была увядающая на глазах приборная панель, не согласиться было нельзя, поэтому в рамках рестайлинга было решено переделать всю переднюю панель в корне. Откровенно говоря, больше всех в этом вопросе преуспели финны, которые собирали у себя дома ВАЗ 2108-2109 и их модификации. Изобретательные ребята, ничего не скажешь. Финская Лада Балтика ценилась вдвое больше, чем новая 2114 и во многом благодаря именно изменениям в салоне. Внешние изменения по образу и подобию Балтики мог сделать любой самодельщик, прикупив новые бампера и пластиковые накладки.

    А вот передняя финская панель была, действительно, очень удачной. Даже после установки на 2114 салон выглядел совсем по-другому, он стал современнее и удобнее, и что самое главное, горели все лампочки на приборном щитке. Всегда горели. Что там финны наколдовали — непонятно, но родная приборная панель 2114 была, мало того, что страшноватой, так еще время от времени преподносила неприятные сюрпризы в виде потухших не к месту контрольных ламп. Все бы ничего, замена лампочек в приборной панели ВАЗ 2114 по идее никаких сложностей готовить не могла, но не тут-то было. Уже первые владельцы четырнадцатой поняли горькую правду — для замены лампочки на приборке необходимо разбирать половину салона. Это, мягко говоря, не совсем удобно. Но тем, кто не поменял родную панель на европанель, приходилось с этим мириться. Но приключения только начинаются.

    Видеоурок по замене лампочек в приборной панели ВАЗ 2114

    Замена лампочек в приборной панели ВАЗ 2114

    Раз уж приходилось снимать всю панель полностью ради замены одной несчастной лампочки, то многие владельцы 2114 попутно доделывали заводские браки и конструктивные недостатки, коих в панельке хватало. Более всего доставали водителей такие подарки:

    • скрипы в панели перебрались из девятки и трансформировались в стуки;
    • отвратительная эргономика вспомогательных приспособлений «для удобства» — подстаканников и тому подобных вещей;
    • попутно можно было решить проблемы с воздуховодами отопления, поскольку с завода их сопла неплотно прилегали друг к другу и работа печки становилась шумной и малоэффективной;
    • в щель от заглушки под бортовой компьютер можно было вставить десяток квитанций о штрафах;
    • замена ламп в кнопках и подсветке регулятора печки;
    • размеры бардачка не всегда удовлетворяли пассажиров и водителя, он был откровенно маловат.

    А вы говорите — лампочки. Тут целый тюнинг салона получается, если все сделать по-человечески. И как конечная цель, приборный щиток, который постоянно тух, потому что заводские лампочки отказывались работать долго. Сама комбинация приборов устанавливалась на автомобиль нескольких производителей, по качеству мало отличавшихся.

    Часто владельцы ВАЗ 2114 увеличивают бардачок, который имеет откровенно малые размеры

    Это были изделия ООО Автоприбор, Счетмаш и VDO. Приборки, в принципе, все однотипные, но имели небольшую разницу в печатных платах и организации проводки. Лампы, конечно же, устанавливались одни и те же. К слову, купить европанель на ту же девятку можно было за скромных 15 тысяч, а цена ее на разборке или на рынке, естественно, б/у, была вдвое меньше. Панель от Балтики стоила порядка 20 тысяч, но найти оригинальную финскую было практически невозможно.

    ‘center’, ‘clear’ => », ‘margin_top’ => », ‘margin_bottom’ => », ‘padding_top’ => », ‘padding_bottom’ => »), array(), array()) —>

    Ремонт подсветки и панели приборов

    Насколько был смысл ремонтировать ущербную стоковую приборку, каждый решал сам, потому что уже тогда, а сейчас тем более, можно было купить панель приборов в сборе стороннего производителя. Их делали местные конторы Gamma, Prosport и некоторые другие. Кроме более привлекательного внешнего вида, панель была надежнее, а некоторые интегрировали в нее вместо штатного термометра с часами, который назывался почему-то маршрутным компьютером, более функциональные электронные приборы, которые позволяли замерять моментальный расход топлива и делали многие другие полезные вещи. Стоили такие приборные панели, уже тюнингованные, порядка 6-8 тысяч, но это была полноценная замена.

    Как правило, после двух замен ламп на панели приборов, многие владельцы переходили на светодиодную подсветку, если не удавалось найти тюнингованную приборку с диодами. Поменять лампы на светодиоды так же просто, как и заменить лампы на новые, только светодиоды светят лучше и спирали в них нет. Поэтому горят они практически вечно. Для замены лампы на светодиод достаточно рассчитать сопротивление и подключить в 12-вольовую систему 3-вольтовый светодиод вместо лампы. Это отдельная тема и мы расскажем о том, как сделать подсветку салона и подсветку приборной доски на светодиодах в следующий раз. А пока рассмотрим вкратце устройство приборной панели ВАЗ 2114, чтобы примерно знать, отчего на приборке перегорают лампы.

    », ‘clear’ => », ‘margin_top’ => », ‘margin_bottom’ => », ‘padding_top’ => », ‘padding_bottom’ => »), array(), array()) —>

    Неисправности панели приборов и назначение ламп

    Сами приборы мы трогать не станем, а коснемся только ламп. В приборке стоят обычные лампочки накаливания на 12 вольт, которые стоят дешево и горят быстро, а для замены приходится демонтировать всю переднюю панель. Тем не менее, есть некоторые маячки, которые могут указывать на неисправности в системах автомобиля, если не горят контрольные лампы:

    • Лампы поворотников, правого и левого, могут подвисать, мигать слишком часто или не гореть вообще. В первом случае проблему нужно искать в реле поворотов, которое находится в монтажном блоке с предохранителями.
    • Лампа габаритных огней при включении говорит о работе наружного освещения, задних фонарей и передних габаритных огней.

    В приборной панели ВАЗ 2114 зачастую стоят лампы накаливания на 12V

    • Лампа уровня топлива. Показывает количество топлива в резерве, если горит. Включение лампы указывает на наличие 6-7 литров топлива в баке.
    • Лампа уровня тормозной жидкости. Указывает на то, что жидкости в бачке меньше минимального уровня.
    • Указатель включения дальнего света фар. Традиционно имеет синий светофильтр.
    • Сигнализатор включения сигнала аварийной остановки — четыре мигающих поворотника.
    • Лампа состояния двигателя Check Engine. Говорит о неисправностях в электронном управлении и необходимости подключения компьютера для чтения кода ошибок.
    • Сигнализатор аварийного состояния системы зарядки АКБ. Говорит об отсутствии тока зарядки на клеммах аккумулятора.
    • Лампа стояночного тормоза.
    • Лампа давления масла в двигателе. Загорается при падении давления ниже критического. Ее включение говорит о недостаточном уровне масла или неполадках в системе смазки, масляном насосе.

    Пожалуй, это все сюрпризы, которые может преподнести приборная панель ВАЗ 2114. Еще один совет напоследок: поиск любой неисправности системы электрооборудования стоит начинать с блока предохранителей. Добраться до него гораздо проще, чем до контрольных ламп.

    Лада 2114 — PERSEY › Бортжурнал › Замена ламп приборной панели

    Всем привет…
    Надоела вот зеленюрная подсветка приборной панели и решил сделать ее синюрной…

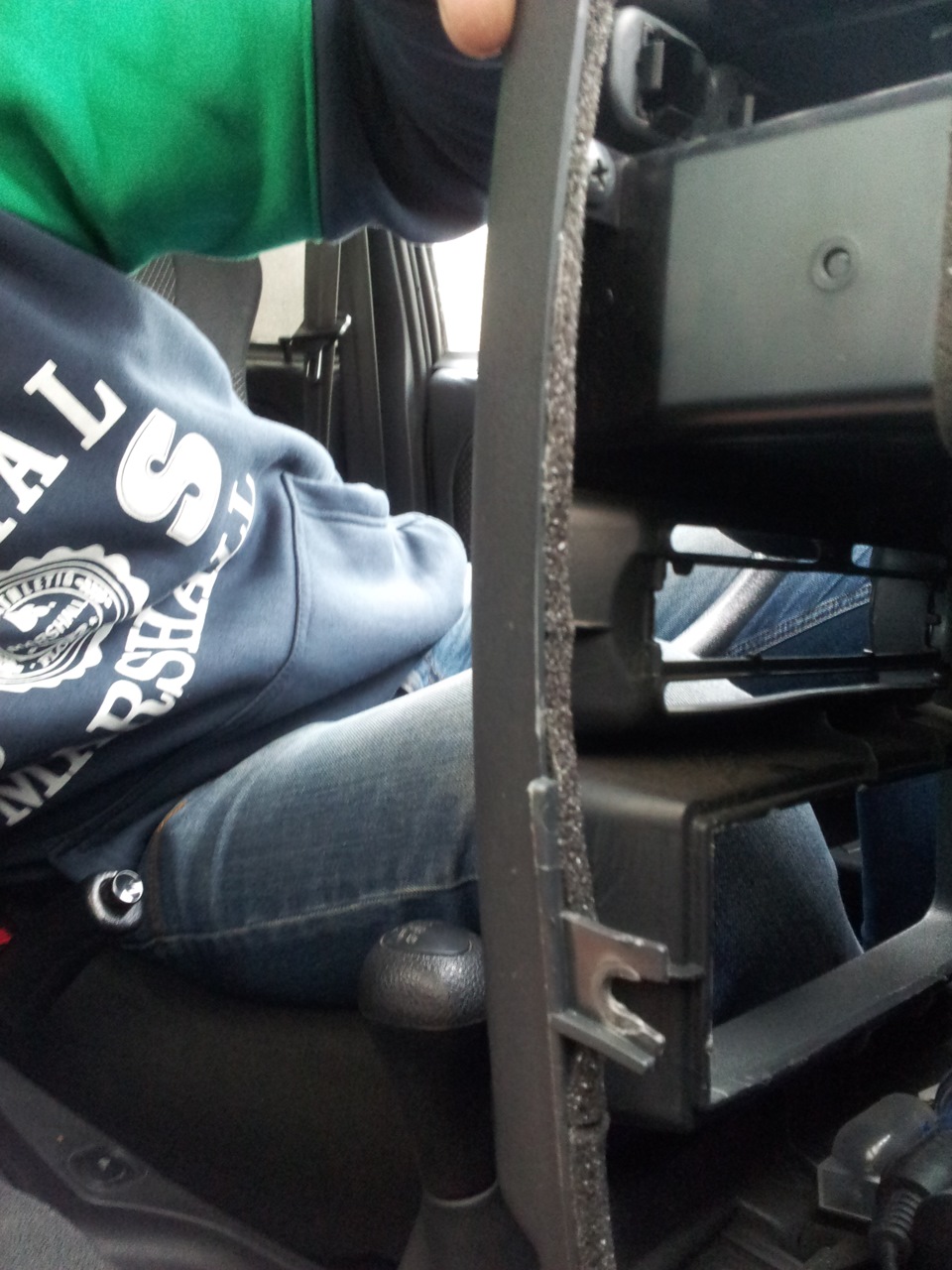

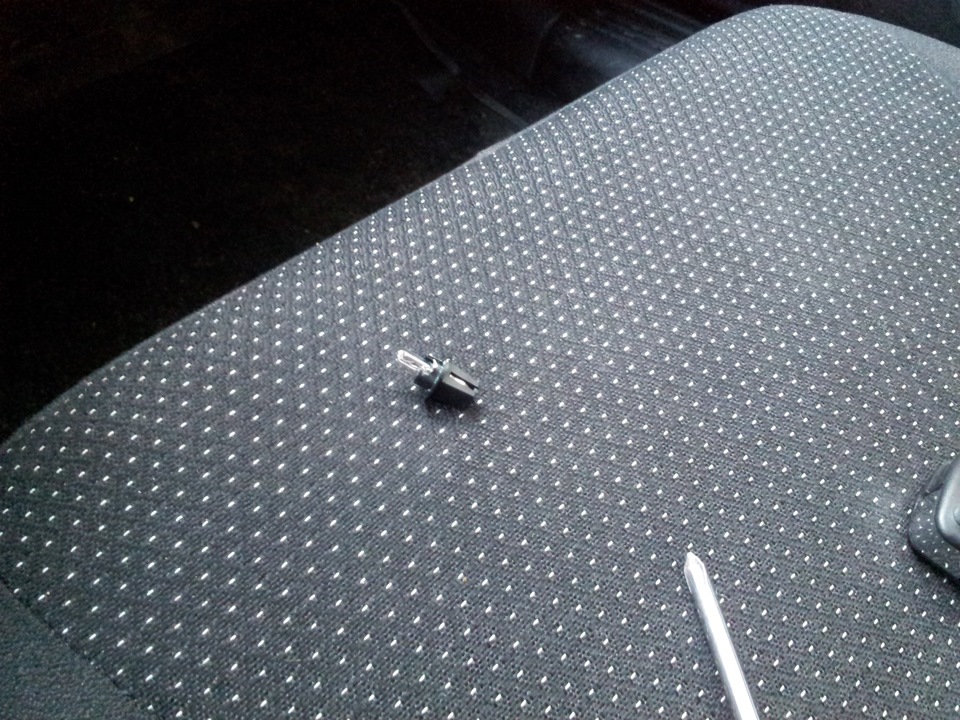

    Сначала открутил накладку и не отсоединяя проводов отодвинул ее в сторону…

    Сейчас не много поезжу потом буду шоркать риски от синего напыления… И буду думаю как подсветить стрелки чтобы они хорошо выделялись и не засвечивались…

    Лада 2114 2012, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — электроника

    Машины в продаже

    Лада 2114 Самара, 2013

    Лада 2114 Самара, 2012

    Лада 2114 Самара, 2008

    Лада 2114 Самара, 2007

    Комментарии 51

    Привет, тоже хочу так сделать, скажи а тебе диодов надолго хватило?а то я ленту не хочу ставить, т.к паять некому

    Таких не надолого… сейчас стоят китайские уже год www.drive2.ru/l/8663897/

    С китая заказывал… на алиэкпресс

    Может кому пригодится еще такой материал по замене лампочек www.luxvaz.ru/vaz-2114/12…k-v-pribornoy-paneli.html

    привет ты белые лампы покупал или синие? приборка синей подсвечивает кажется)

    Так приборка же снутри крашена синим. Из за этого так вот.

    impostor102

    привет ты белые лампы покупал или синие? приборка синей подсвечивает кажется)

    Если хочешь белый то стирать надо. Ну я лампы эти снял. Ерунда. На долго не хватает. Паяй ленту светодиодную.

    понятно, спс, думаю пока лампы поменяю а там видно будет

    AlexandrMin

    Если хочешь белый то стирать надо. Ну я лампы эти снял. Ерунда. На долго не хватает. Паяй ленту светодиодную.

    а стрелки — тоже менял лампочки?

    Там вроде отдельных ламп на стрелки нет. Ну если поставить то будет супер.

    Тоже заменил штатные лампочки на диоды, как автор, но буквально через месяц начались разочарования…То в одном месте начинается моргание, потом и вовсе один перестал гореть. Так и приходится лазить периодически либо меняя либо поправляя диоды

    + за подробности!) лампы светят нормально? Не перегорели еще?

    Светят нормально. Были целые после месяца использовпния… потом поставил обратно родные… родные поиятней светят…

    А сколько в общей сложности в приборке ламп?

    Меняем лампочки на приборной панели ВАЗ-2114 своими руками: может быть светодиоды?

    Панель приборов на ВАЗ-2114 специально создана для контроля водителем всех данных исходящих от мотора, контролем уровня топлива, и прочими данными.

    Видео с заменой лампочек на приборной панели ВАЗ-2114:

    Панель приборов следует держать всегда в исправном рабочем состоянии, потому как нерабочая подсветка может вызвать не только дискомфорт при передвижении на автомобиле, но и может послужить причиной банальной ошибки ввиду пропуска неполадки сигнальной лампы.

    Следовательно, как только вами будет обнаружена нерабочая лампа на панели приборов ВАЗ-2114, её следует незамедлительно менять, а как это сделать, подробно написано ниже в нашей статье.

    Причины выхода из строя лампочек на приборной панели

    Старая перегоревшая лампочка подсветки приборной панели в патроне

    Причин тому, что лампы панели приборов вышли из строя может быть несколько:

    • Лампы накаливания перегорели , либо в случае со светодиодными аналогами, перестали работать дорожки.
    • В цепи электроприборов возникла неисправность (произошёл обрыв, либо окисление контактов – прим.).
    • Блок предохранителей вышел из строя.
    • На контактной плате панели приборов возникли повреждения.
    • Происходит замыкание на «массу» .

    Для того, чтобы разобраться ближе с этой неполадкой, необходимо провести демонтаж панели приборов.

    Демонтаж «фартука» приборной панели

    Чтобы добраться к панели приборов, необходимо провести некоторые подготовительные работы, которые и позволят без проблем получить доступ к основному устройству:

    1. Первым делом снимите минусовую клемму с аккумуляторной батареи.
    2. Затем, выкрутите все винты фиксирующие накладку торпеды по правую ногу с водительской стороны, после чего проделайте точно такую же процедуру с накладкой на пассажирской.

    Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

    Болты отмечены маркером.

    На этом, работы по демонтажу «фартука» панели приборов можно считать оконченным и можно приступать непосредственно к работе с лампами.

    Подготовка к замене лампочек на панели приборов

    Когда доступ к панели приборов нам открыт, осталось открутить два болта по бокам корпуса и отключить колодки питания.

    При визуальном осмотре будет видно, что всего на приборной панели автомобиля ВАЗ-2114, 13 патронов с лампами, из которых только 8 могут быть заменены на аналоги, либо на светодиоды.

    Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

    Выбор ламп для панели приборов ВАЗ-2114

    На сегодняшний день, на рынке предлагается множество выбора ламп на панель приборов ВАЗ-2114. Среди них есть как обычные лампы накаливания, так светодиодные аналоги, отличающиеся увеличенным сроком службы, качеством выдаваемого света, а также низким энергопотреблением.

    Два разных типа диодных ламп: обычная и диодная

    При покупке новых ламп, всегда покупайте на несколько элементов больше, потому как при установке возможны обрывы «лапок».

    Порядок установки новых лампочек

    1. При наличии неисправностей в той или иной лампе, первым делом выкручиваем тот нерабочий патрон, где она находилась.
    2. Выкручиваем его против часовой стрелки, соблюдая аккуратность.

    Демонтируем патрон с лампочкой аккуратно.

    Диодная лампочка готова к установке.

    Обратите внимание, на то, что форма светодиодных ламп имеет форму квадрата, а так как она отличается от обычных лампочек, лишнее необходимо просто сточить.

    1. После того, как все новые лампы установлены на места, проверяем их на работоспособность, путём подключения колодки проводов к панели приборов без её предварительной фиксации.
    2. Когда всё проверено и работает, можно собирать всё в обратном порядке, не забывая надёжно закручивать каждый болт.

    Диодные лампы светят ярче и лучше.

    Заключение

    После того, как панель приборов будет собрана, ещё раз проверьте правильность сборки, а так же качество выполненных работ. Особое внимание обращайте на подсветку стрелок и отдельных элементов панели приборов.

    Замена подсветки панели проборов ВАЗ 2114 своими руками

    Подсветка приборов в автомобиле ВАЗ 2114, в штатном варианте имеет зеленый цвет шкалы спидометра и тахометра, и красный цвет стрелочек. Далеко не каждому понравится такое сочетание цветов, особенно учитывая то, что подсветка кнопок на панели, тоже зеленого цвета. Также, если машина находится длительно время в эксплуатации у одного и того же водителя, однотонная подсветка будет очень быстро надоедать, и тогда, появится желание поменять подсветку приборов на другую, более свежую.

    Сразу может возникнуть вопрос: «как это сделать?». На ВАЗ 2114, замена подсветки приборной панели производится довольно нетрудно. Причем, большинство владельцев данной модели ВАЗ, делает это своими руками. Давайте рассмотрим порядок действий и принцип работы детально.

    Порядок работы

    Замена подсветки на ВАЗ 2114, начинается с покупки комплекта светодиодных ламп, нужного Вам цвета. На панели приборов, имеются несколько датчиков и показателей, которые нуждаются в определенном количестве диодов, для обеспечения нормальной их видимости для водителя, особенно в темное время суток. Поэтому, перед тем как покупать комплект ламп, рассчитайте необходимое количество светодиодов на каждый прибор. Например, на датчик тормозов, нужно 3 лампочки.

    Расположение лампочек на приборке

    Покупать желательно с запасом, хотя бы на 5 – 10 ламп больше. Так как, при установке, Вы можете повредить одну из цепей, и светодиоды не будут работать. Это часто случается у тех, кто проводит данную работу впервые.

    Начинать работу нужно со снятия панели приборов, а также, отключения сопротивления. Далее, аккуратно вынимаем лампочки старой подсветки из заводских патронов. На обратной стороне панели ВАЗ 2114, имеются специальные патроны, предназначенные для установки светодиодных лампочек подсветки.

    После того, как старая подсветка будет демонтирована, аккуратно сточите головки светодиодных ламп, под необходимый размер. Если данная работа производится впервые, то тут Вам, скорее всего, и пригодятся запасные диоды. Далее, когда головки будут подготовлены, их необходимо установить на панель приборов. Замена лампочек, должна производится строго по такой же полярности, как в штатном варианте.

    После того, как как диоды будут на своих местах, их нужно закрепить. Не в коем случае не используйте для этого шурупы. Скотч, также не подойдет для такого дела. Выбирать крепежный элемент, нужно с расчетом на то, что он будет немного нагреваться. Для этого, идеально подойдет силиконовый клей. Он не попортит поверхность панели, благодаря своей мягкой консистенции, и надежно закрепит лампочки в патронах.

    Теперь, нужно проверить качество проделанной работы. Для этого, не устанавливая панель на место, включаем зажигание, и смотрим результат. Если всё работает так, как и должно, значит замена произведена верно. Если же есть какие-либо несоответствия, значит Вы, скорее всего, нарушили полярность подключения лампочек подсветки на ВАЗ 2114. Для устранения неполадки, Вам нужно будет найти схему подключения, и перепроверить: все ли лампочки на своих местах. Если же, после включения зажигания, подсветка не загорелась вовсе, то тогда, нужно проверить целостность проводов. Провода, установленные на диодных лампах, достаточно тонкие, и запросто могут сломаться под изоляцией, или вовсе порваться. Так что, будьте осторожны в обращении с ними.

    Сборка

    Когда Вы удостоверились в том, что все лампочки на ВАЗ 2114 работают правильно, можно приступить к сборке панели. Для этого, все провода подсветки, выводятся на плату, и аккуратно крепятся с помощью паяльника. Крепить их на плату, тоже следует в определенной последовательности, иначе подсветка может не работать. Если провода слишком длинные, их следует укоротить, чтоб они не перегибались, и не попали в пазы защелок, между торпедо и приборной панелью, при установке. Иначе, провода запросто испортятся.

    При подключении привода стрелок, также следите за тем, чтоб они не деформировались. Теперь, панель приборов можно вставлять обратно в пазы, и фиксировать шурупами. Стрелки показателей необходимо выставлять при выключенном зажигании, на нулевом делении. Далее, последняя проверка: поворачиваем ключ зажигания, и если всё работает, то процедура замены выполнена правильно, и новая подсветка будет радовать глаз. Ну, а если что-то не работает, то, скорее всего, Вы повредили провода, при установке панели на торпедо. В таком случае, разберите всё снова, и проверьте целостность проводов.

    Читать еще:  Замена втулок заднего амортизатора ваз 2107
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
