Как настроить время на бортовом компьютере

Как настроить время Лада Гранта ФЛ

После рестайлинга Лада Гранта ФЛ обзавелась не только новым внешним видом, но и обновленной приборной панелью, на которой стали доступны новые функции и элементы управления. Читаемость бортового компьютера была также улучшена, а его настройка стала более легкой.

Настройка времени на приборной панели может отличаться в зависимости от комплектации Лада Гранта ФЛ, рассмотрим их по порядку.
На всех комплектациях установка времени начинается с длительного нажатия кнопки на приборной панели (см. фотографию выше), зажимайте ее когда на бортовом компьютере выводится общий пробег автомобиля. При этом, первая часть времени, отвечающая за часы, начнет мигать.

Если комплектация вашей Лада Гранта не предусматревает кнопок управления расположенных на подрулевом переключателе стеклоочистителя, тогда вся настройка времени будет производится с помощью одной кнопки на приборной панели. После перехода в режим установки времени (как это написано выше), короткими нажатиями меняем цифры на приборной панели. После выставления нужного часа, подождите 5 секунд после чего произойдет переход к редактированию минут. Каждые пять секунд бездействия будет совершаться переход к редактированию следующего функционала, после минут вы сможете установить часовой пояс, а подождав еще 5 секунд — выйти из режима настройки времени.

В лада гранта фл, в которых присутствуют три кнопки на подрулевом рычаге, выставить время будет значительно проще. Для этого, после входа в режим настройки времени нажимаем клавишу RESET для перехода от часов к минутам или к часовому поясу, а боковыми клавишами (см. фотографию выше) производим настройку выбранного значения. Выставив правильную дату, нажимаем клавишу на приборной панели и выходим из режима настройки.

В комплектациях лада гранта фл с шестью клавишами управления на переключателе стеклоочистителя, выставление времени производится с помощью клавиш 3 и 4, а кнопки 1 и 2 служат для переключения между часами, минутами и часовым поясом. Выход из настройки осуществляется нажатием кнопки Menu/Exit (см. фотографию выше).

Стоит отметить, что иногда достаточно выставить только значение часового пояса, чтобы время отоброжалось правильно. В таком случае на приборной панели отобразиться время часового пояса, в котором вы непосредственно находитесь. Работать эта функция будет только при условии, что сигнал систем GLONASS/GPS постоянный и стабильный.

Настройка бортового компьютера своими руками

  • Настройка бортового компьютера своими руками
  • 1. Подключение бортового компьютера
  • 2. Особенности настройки бортового компьютера
  • 3. Советы по установке и настройке бортового компьютера

Еще сравнительно недавно о таком новшестве как бортовой компьютер знали далеко не все автовладельцы, а в штатном режиме он устанавливался преимущественно на новых моделях иностранного производства. Конечно, сегодня такой «диковинкой» уже мало кого удивишь, а само устройство стало просто незаменимым помощником любого водителя. Многие автовладельцы желают установить бортовой компьютер в автомобиль, даже если он не был предусмотрен там штатной конструкцией транспортного средства. Естественно, если решение принято, то лучше всего обратиться за помощью к квалифицированным специалистам, которые смогут грамотно подключить и настроить прибор, хотя нередко автомобилисты сами справляются с поставленной задачей. А вот о том, как это можно сделать, Вы узнаете, дочитав до конца данную статью.

  • 1. Подключение бортового компьютера
  • 2. Особенности настройки бортового компьютера
  • 3. Советы по установке и настройке бортового компьютера

1. Подключение бортового компьютера

Бортовой компьютер часто называют «маршрутным компьютером» или «бортовым навигатором», хотя, по сути, все эти названия относятся к небольшому автомобильному прибору, который занимается считыванием данных с различных датчиков, а также обрабатывает необходимую информацию и выводит ее на дисплей. Среди отображающихся данных числится расход топливной жидкости (мгновенный и средний), уровень наполненности бака (с точностью до литра), статистическая информация (пройденный километраж, средняя скорость, количество израсходованного топлива за определенный промежуток времени), температурные показатели (внутри салона и снаружи машины), основные неисправности транспортного средства и т.д.

Практически все бортовые компьютеры достаточно легко подключаются к системе диагностики и контроля машины. Для этого в автомобиле существует специальный разъем, именуемый диагностической колодкой. На бортовом компьютере также есть похожий разъем, который, как правило, должен подходить к автомобильному. Если же вдруг разъемы несовместимы, то решить проблему поможет переходник или, в крайнем случае, можно напрямую проложить провода (с помощью инструкции определяют два контакта питания и одну диагностическую линию).

2. Особенности настройки бортового компьютера

Для начала следует определить тип электронного блока управления и выбрать его из списка как основное устройство, либо предоставить компьютеру возможность сделать это самостоятельно, то есть автоматически. На следующем этапе настройки нужно указать режим определения количества топливной жидкости в баке и ее расход. Выделяют линейное (за счет настроек ЭБУ) и ручное определение параметров, при котором водитель может сам создать таблицу расхода топлива и заносить в нее данные, а бортовой компьютер уже по этой таблице будет определять расход и выводить информацию на дисплей. Но и это еще не все. Далее, в режиме пользователя необходимо выбрать те параметры, которые впоследствии будут отображаться на дисплее.

Успешность выполнения этой задачи в основном зависит от функциональных возможностей прибора. В обязательном порядке стоит установить температуру включения вентилятора охлаждения мотора, так как у разных моделей машин этот показатель значительно отличается. Также, полезно будет установить время и яркость подсветки дисплея. Это основные параметры, которые настраиваются в ручном режиме, а все остальные будут считываться с ЭБУ автомобиля, причем менять их желательно лишь в специализированных диагностических центрах.

На сегодняшний день существует два типа бортовых компьютеров: мультисистемный (универсальный) и модельный. Последний получил свое название из-за того, что предназначен для работы только на определенных моделях автомобилей, а значит, довольно ограничен в использовании. Универсальный прибор лишен подобного недостатка и способен поддерживать целый спектр модельного ряда транспортных средств: начиная от упрощенных инжекторных автомобилей и заканчивая машинами, оборудованными более сложными дизельными моторами, в которых используется турбина. Отличить один вид от другого можно даже визуально, достаточно взглянуть на их дизайн.

Модельный бортовой компьютер лучше всего устанавливать на приборной панели, чего не скажешь об универсальном устройстве. Да и расположившись на штатном месте, такой прибор будет иметь куда более привлекательный вид. Правда, в случае замены старого транспортного средства на новый автомобиль, владельцу придется «пожертвовать» своим «помощником». Универсальный автомобильный компьютер монтируется еще проще, нужно лишь обновить программное обеспечение, после чего его сразу можно устанавливать на автомобиль.

Впрочем, настройка бортового компьютера – несложный процесс, особенно если под рукой имеется прилагаемая к нему инструкция. Однако, прежде чем Вы решите приобрести подобное устройство, следует заранее выяснить, какие модели бортового маршрутизатора подходят именно для Вашего автомобиля, и только после этого можно смело отправляться за покупкой.

3. Советы по установке и настройке бортового компьютера

Как и в любом другом деле, при установке и настройке бортового компьютера следует учитывать некоторые моменты, которые помогут добиться максимально эффективного результата проделанной работы. К примеру, если на передней консоли есть свободное место, то монитор компьютера лучше всего поместить именно туда. Конечно, его можно установить и на торпеде, но тут надо постараться поместить его так, чтобы при беглом взгляде на экран глаза не «уходили» вниз или в стороны, в противном случае водитель будет постоянно отвлекаться.

В некоторых случаях, крепление монитора на торпеде осуществляется с помощью выносного корпуса, но как бы там ни было, прежде всего, следует исходить из соображений целесообразности и удобства. Достаточно популярными сегодня считаются сенсорные мониторы, которые существенно облегчают процесс управления одним прикасанием пальца.

Системный блок, или, как его еще называют, «мозг» компьютера, можно разместить в самых различных местах. Правда, впадать в крайности все же не стоит и лучше к вопросу выбора места подходить логически. Например, не следует устанавливать блок компьютера рядом с автопечкой: во-первых, там может подтекать жидкость, а во-вторых, температурный режим не совсем соответствует требованиям эксплуатации прибора.

Что касается подключения бортового компьютера, то во многих современных автомобилях уже имеется специальная разводка, разъем для его подсоединения, а на самом блоке есть специальное устройство, отвечающее за правильное выполнение задачи. Однако, даже если на первый взгляд все кажется абсолютно понятным, прежде чем браться за дело, следует внимательно изучить инструкцию, в которой должна быть схема всего процесса. Если специальных разъемов в машине нет, то правильнее всего будет обратиться за помощью к автоэлектрику и вывести их (приобрести дополнительные разъемы не составит большого труда).

Читать еще:  Питание магнитолы при выключенном зажигании или как сделать, чтобы магнитола работала при выключении зажигания

Если Вы все правильно подключите, то останется лишь выполнить настройку устройства. Как только двигатель автомобиля начнет свою работу, вместе с ним запустится и считывание основных данных с датчиков транспортного средства. Вся информация будет отображаться на мониторе компьютера (в установочном режиме). Выполнив анализ полученных данных, прибор выдаст прогнозы, которые выражаются в диагностике состояния работающего автомобиля.

Зачастую, настройка бортового компьютера проходит автоматическим путем, и лишь в некоторых случаях, руководствуясь инструкцией, приходится вносить некоторые коррективы, подстраивая устройство «под себя». Именно ручная настройка называется «пользовательской», и ее необходимо сохранить в памяти компьютера. Производители советуют сразу выбирать те параметры, которые Вы бы хотели видеть на экране – например, текущее время, температурные показатели за бортом автомобиля или яркость подсветки монитора.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Часы и бортовой компьютер

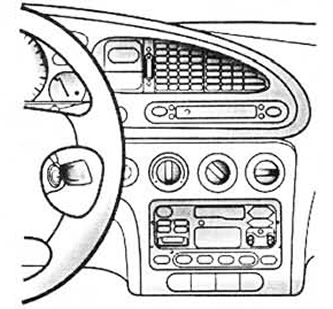

Общая информация. Руководство пользователя. Форд Мондео 1 и 2

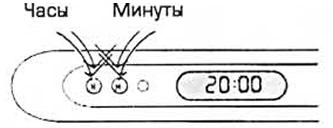

Цифровые часы

Смотрите позицию 18 в Параграфе 2.

Часы отображают время при включенном зажигании. Они могут работать в 12- или 24-часовом режиме, а также отображать температуру наружного воздуха.

Чтобы изменить режим отображения времени 12/24, нужно нажать две кнопки одновременно, затем отпустить их. Для установки времени: часы меняются при нажатии кнопки «Н», минуты — «М». Для быстрого перевода кнопку нужно удерживать, пока не установится нужное время.

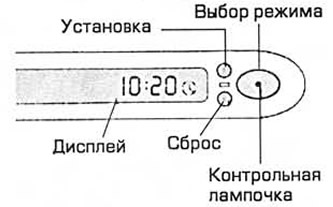

Многофункциональный цифровой дисплей

Предупреждение: Для обеспечения безопасности режимы следует переключать только во время стоянки.

Многофункциональный цифровой дисплей отображает следующие параметры:

  • Время
  • Число
  • Секундомер
  • Наружная температура

Кнопки

Кнопка выбора режима
Нажимая эту кнопку, можно выйти в любой из возможных режимов. Режим отображается на дисплее.

Кнопка установки (S)
С помощью этой кнопки можно установить на дисплее время и дату, включить и установить секундомер, определить температуру в градусах Цельсия и Фаренгейта.

Кнопка сброса (R)
С ее помощью можно обнулить показания секундомера, а также установить время и дату на дисплее.

Установка часов

Любая установка происходит только при включенном зажигании. Используя кнопку выбора режима, установите на дисплее режим времени.

После этого нажмите кнопку «S» (при выборе 12-часового режима): часы показывают «ДМ» (до полудня) и «РМ» (после полудня). Чтобы выбрать 24-часовой режим или вернуться в 12-часовой, нажмите кнопку «й».

После выбора режима можно перейти к установке времени. Для этого 2 раза нажмите кнопку «S» — замигает цифра, обозначающая часы. Затем выберите текущий час, нажимая кнопку «R».

Для установки минут 3 раза нажмите кнопку «S» — замигает соответствующая цифра. Нажимая кнопку «R», выберите текущие минуты. Для завершения установки еще раз нажмите кнопку выбора режима.

Установка даты

Установка даты также производится только при включенном зажигании. Используя кнопку выбора режима, установите на дисплее режим даты. Затем нажмите кнопку «S» — замигает цифра месяца. С помощью кнопки «R» установите текущий месяц.

Чтобы установить день, нажмите кнопку «S» два раза. Текущий день также выберите кнопкой «R».

Для завершения установки еще раз нажмите кнопку выбора режима.

Секундомер

Используя кнопку выбора режима, установите на дисплее режим секундомера. С помощью кнопки «S» можно запустить и остановить секундомер. Для того чтобы обнулить его показания нажмите кнопку «R».

Для выбора других функций при работе секундомера, используйте кнопку выбора режима. При этом будет мигать символ секундомера.

Дисплей наружной температуры

Нажимая кнопку выбора режима, установите на дисплее режим наружной температуры. С помощью кнопки «S» можно выбрать шкалу — С или F.

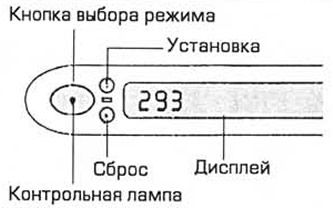

Бортовой компьютер

Смотрите позицию 19 в Параграфе 2.

Предупреждение: Для обеспечения безопасности режимы следует переключать только во время остановки.

Бортовой компьютер отображает следующие параметры:

  • Пробег
  • Среднюю скорость
  • Мгновенный расход топлива
  • Средний расход топлива
  • Запас хода

Кнопки

Кнопка выбора режима
Нажимая эту кнопку, можно выйти в любой из возможных режимов.

Кнопка установки (S)
С помощью этой кнопки можно менять единицы на метрические/ английские.

Кнопка сброса (R)
Это кнопка осуществляет сброс для всех режимов компьютера.

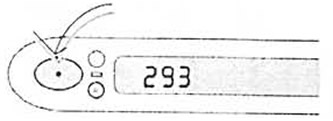

Измеритель пробега с момента сброса

Измеритель пробега регистрирует расстояние, пройденное с момента последнего сброса, до 999 км или миль. Чтобы сбросить показания, нужно нажать кнопку «Я».

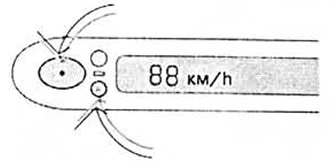

Средняя скорость

Нажав кнопку выбора режимов, можно определить среднюю скорость за последние 100 км или со времени последнего сброса.

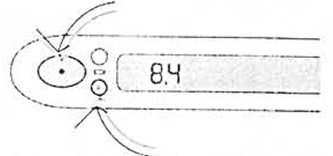

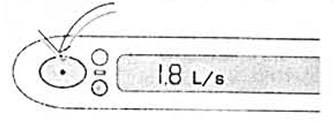

Мгновенный расход топлива

Выбрав нужный режим с помощью соответствующей кнопки, можно определить мгновенный расход топлива. Бортовой компьютер моментально улавливает и регистрирует изменения режима движения, выводя показания на дисплей.

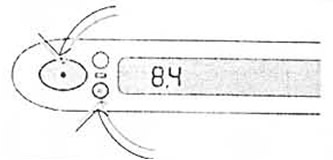

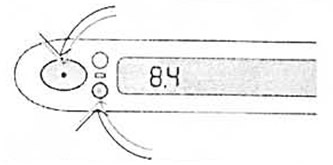

Средний расход топлива

Установив соответствующий режим, можно узнать средний расход топлива с момента последнего сброса. Этот режим можно включить в любое время, к примеру, после заправки или до начала движения.

Чтобы обнулить показания, кнопкой выбора установите режим среднего расхода топлива, затем нажмите кнопку сброса «R».

Запас хода

Дисплей может показывать расстояние, которое автомобиль может пройти на том запасе топлива, которым он располагает. Изменения условий движения вызывают и изменения в показаниях. Когда расстояние уменьшается до 80, 40, 20 и 0 км, раздается предупреждающий звуковой сигнал. Чтобы его выключить, нужно нажать одну из кнопок компьютера.

Как настроить время на Киа Рио?

Время на авто сбивается обычно после отключения аккумулятора, например, во время ремонтных и профилактических работ по обслуживанию. У новоявленного обладателя корейского авто само собой может возникнуть вопрос, как настроить время на Киа Рио.

Часы могут быть расположены как на бортовом компьютере, так и на экране магнитолы автомобиля. Самые простые комплектации этой опцией не оборудованы – нужно приобретать аудиосистему.

Как установить время на Киа Рио типа А и B?

Для автомобиля этого типа процесс установки начнется с включения зажигания.

Далее совершаются следующие операции:

  • на бортовом компьютере нажимается клавиша SETUP/CLOCK. Если ее нажать на минимальное время, менее 0,8 секунд, она позволит выбрать однин из режимов работы, удержание клавиши более 0,8 секунд позволит начать настраивать часы;
  • нажатием клавиши или рукояткой TUNE часы переводятся в режим настройки;
  • этой же рукояткой устанавливается необходимое время. Курсор в первую очередь оказывается на позиции «часы», поворотом рукоятки показатель ставится на нужное время в 12 или 24-х часовой системе;
  • после корректировки в той же последовательности меняются показания минут;
  • далее при необходимости можно изменить текущую дату.

Никаких сложностей с установкой времени на типах А и В автовладельца не будет. Для типа С необходима немного другая последовательность.

Как установить часы в Киа Рио?

Для этого типа С характерен усложненный алгоритм установки и сброса времени. Но система настраивается достаточно быстро. Алгоритм выполнения настройки:

  • поставить ключ зажигания в позиции ACC (I) или ON (II);
  • нажать кнопку SET и держать ее так около 2 секунд, дисплей должен начать моргать, свидетельствуя о готовности к установке;
  • отпустить кнопку и сразу же нажать ее второй раз, выбирая время, которое нужно зафиксировать;
  • после набора необходимой комбинации нажать SELECT, которая запомнит время.

При мигающем дисплее кнопка RESET поможет сбросить показания до часа, так в положении до 9-29 время будет сброшено до 9-00, а с 9-30 – до 10-00. Если в автомобиле отключается питание, сброс времени до 1-00 происходит в автоматическом режиме.

Видео

На видео показано, как выставить время:

Нет ничего сложного в том, как настроить часы в Киа Рио. Для этого необходимо только нажать на кнопки в требуемой последовательности, обращаться на сервис необходимости не будет.

Читать еще:  Схема электрооборудования автомобиля ваз 21103

При желании есть возможность посмотреть видео, где подробно будет показан процесс установки времени для каждой из моделей Kia Rio.

Авто обзоры — тест драйв. Крутые тачки — смотреть онлайн

Как завести Киа Рио в мороз?

Как поменять тормозную жидкость на Киа Рио?

Как снять и зарядить аккумулятор на Киа Рио?

0 thoughts on “ Как настроить время на Киа Рио? ”

Настроить часы в магнитоле Заранее спасибо за ответы

КАк настроить время в автомобильных часах nako NA613D? КАК СДЕЛАТЬ ВРЕмЯ В 24часовом ФОРМАТЕ? С уважением.

благодаря вам поставил формат 24часовой, а в магазине сказали не ставится.

Это очень интересная история и все такое, но не лучше ли просто прочитать статью Корректировка часов — Салон автомобиля — Форум автовладельцев. . .

Вот здесь прочитайте, это интересно: Настройка времени на Киа Рио

Большое спасибо! Нигде не нашел ( 24ч), только у вас.

Для установки 24 формата времени: нажмите M ( MODE) три раза для входа в режим установки текущего времени; нажмите S ( LAP) для выбора изменения значений часов и » крутите» до тех пор, пока не попадете в 24 часовой формат.

S + M — вкл/ выкл писк каждый час. Инструкции одинаковые, но на часах NAKO присутствуют три кнопки, обозначенные как D, M, S, а на часах KADIO есть четыре кнопки без обозначений. На часах KADIO KD725A кнопки обозначены как START, MODE, LAP.

1. В нормальном состоянии часы показывают часы, минуты, секунды и день недели. Нажмите D ( START) для показа даты, нажмите S ( LAP) для показа установки будильника. 2. Для смены установок будильника: нажмите M ( MODE) два раза для входа в режим смены установок будильника; нажмите S ( LAP) для выбора изменения часов и ли минут; нажимайте D ( START) для установки нужного времени; нажмите М ( MODE) для возврата. 3. Для установки текущего времени: нажмите M ( MODE) три раза для входа в режим установки текущего времени; нажмите S ( LAP) для выбора изменения значений секунд, минут, часов, дня недели, месяца и др. ; нажимайте D ( START) для установки соответствующего параметра до необходимого; нажмите М ( MODE) для возврата. 4. Секундомер: нажмите M ( MODE) один раз для входа в режим секундомера, на табло высветится 00: 00: 00; нажмите D ( START) для пуска секундомера, время пошло; нажмите D ( START) снова для остановки секундомера, время остановилось, нажмите S ( LAP) для обнуления показаний секундомера 00: 00: 00 нажмите М ( MODE) для выхода из режима секундомера. 5. Включение / выключение будильника: нажимая S( LAP) и D ( START) одновременно можно включить или выключить будильник.

Какой парктроник ставят как допоборудование у дилера на Киа Рио? В автосалоне насчитали 8000р за 4 датчика Очень жду помощи

парктроник Parkmaster 3500р. Стоимость установки 2000р. Итого на данный момент стоимость данной услуги и оборудования 5500р.

За четыре дырки в бампере 8рублей сам парктроник стоит около 2 что то дороговато за установку. Обычно простенькие устанавливают Подетьте к любому электрику поставит быстро и на счет лицензии не беспокойтесь, при То ни кто не будет смотреть на ваши парктроники в бампере, все равно все делают за деньги.

так официалы и не могут дешевле— надстройка их выше крыши и всех надо кормить. в сети автомагов РУСЬ, КЕМП. . . и т. д. стоят парктроники от 1т р с 6 и 8 датчиками. . установить в нормальном сервисе за 2 часа с работой не более 2- 2. 5т р. .

Приобретая КИА, будьте готовы и не к таким прайсам. . .

Как поставить верное время в машине киа пиканто? оно сейчас некорректно. . . просьба не юморить, а подсказать Всем здоровья и успехов

В 00, 00 сними клемму с аккумулятора и поставь обратно она собьет старое время и поставит новое и все.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Бортовой компьютер Омега

Если вы счастливый обладатель Жигулей комплектации 2109i-15, на ваш авто лучше других подойдет бортовой компьютер Омега-115. По сути, эта система не уступает более известным и раскрученным рекламой. Хотя иногда покупателя отпугивает отсутствие рекламы изделия так же, как и ее избыток. Особенностью бортового устройства Омега 115 является его максимальная адаптация именно к этой модели автомобиля. Инструкция по эксплуатации бортовой компьютер Омега 115 обещает его совместимость с контроллерами группы Автэл, Январь, Бош.

Бортовой компьютер на автомате определит, какой контроллер имеет ваш автомобиль, распознает версию программного обеспечения электроники . С его помощью можно убрать из памяти информацию о том, на каком бензине работал двигатель, сделать сброс данных контроллера.

Что включают в себя отдельные возможности функции, согласно инструкции и описания позиций бортового компьютера Омега 115:

  • режим обслуживания «Часы»;
  • набор функций – «Маршрутный компьютер»;
  • звуковая сигнализация;
  • режим «Диагностический тестер»;
  • систему уведомления о сроках техобслуживания.

Возможности «Часов»

Режим включает в себя часы, дату, будильник на 7 мелодий-полифоний, управление внешними контактами системы Омега 115. Кроме того, по желанию можно пробежаться в демонстрационном режиме по ключевым точкам управления. В этом меню можно отрегулировать яркость экрана, увидеть данные температурного датчика.

Установив электронный прибор, вы не будете заморачиваться, сколько бензина осталось в баке, и сможете ли без заправки добраться до необходимого места. Учитывая вашу манеру вождения, БК спрогнозирует, сколько км вы сможете проехать на оставшемся количестве топлива.

В систему заложены возможности определить температуру внешней среды по датчику для определения температуры, производства Philips. Для удобства работы с бортовым компьютером в разделе «Информация о БК» есть раздел, в котором в режиме демонстрации возможностей можно получить информацию обо всех доступных функциях компьютера (Демо-режим). В этом режиме бортовой компьютер Омега 115 дополняет инструкцию по эксплуатации. Запустив раздел «Мультидисплей», вы можете одновременно контролировать показания нескольких самых необходимых вам параметров (доступны три режима этой функции).

Набор функций «Маршрутный компьютер»

Вторая полезная система бортового компьютера Омега позволяет осуществлять планирование времени и маршрута движения по запасу топлива.

Среди основных функций бортовой компьютер имеет следующие:

  • определяет остаточное количество бензина (можно установить считывание показаний датчика или контроллера), а также рассчитывает возможности доехать до ближайшей заправки или до места назначения;
  • контролирует расходуемое топливо, получить данные по каждой конкретной поездке: длительность маршрута, затраченное время, количество «съеденного» бензина, среднюю скорость;
  • вносит в «черный ящик» сведения о скорости на последних 500 метрах дороги.

Кроме того, Омега позволяет автоматически настроить включение отдельных режимов бортового компьютера или внешних устройств с помощью будильника, включенного на определенное время.

Система сигнализации с помощью сигналов предупредит вас о перегревании двигателя , о превышающем допустимые нормы напряжении в электрической сети, а также вовремя оповестит о том, что вы увлеклись ездой и превысили максимально возможные показатели скорости, заложенные в памяти бортового компьютера для безопасной езды.

Диагностический тестер

Бортовой компьютер заменит диагностический тестер. Пользуясь режимом «Диагностика», можно получить измерения по всем интересующим параметрам. В этом режиме комп позволяет прочитать коды ошибок, сбросить их. Визуально можно получать сведения о температуре охлаждающей жидкости мотора, напряжения сети, оборотах вала, нагрузке двигателя и угла открытия воздушной заслонки.

Также ваш помощник позаботится о том, чтобы не было пропущено время очередного техосмотра, подскажет, что пришло время замены масла в двигателе или коробке передач, о необходимой замене фильтров, топливного и воздушного, свечей зажигания, ремня генератора и ремня ГРМ.

Подготовка двигателя к запуску с помощью бортового устройства происходит в ручном или автоматическом режиме, можно выбрать «Зимний пуск» — в холодное время года, или «Плазмер», чаще применяемый для сушки и разогрева элементов системы зажигания.

Бортовой прибор Омега проследит, чтобы не перегрелся двигатель, для этого необходимо выбрать вариант «Тропик», и он будет контролировать работу вентилятора, охлаждающего двигатель.

На видео показана работа БК Омега Т-10.MP4:

Как подключить и настроить бортовой компьютер ВАЗ-2115

Приборная панель ВАЗ-2115 обладает заранее предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Читать еще:  Распиновка разъема магнитолы Prology, 2 DIN 1 DIN схемы

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

  1. Режим движения ТС.
  2. Расход бензина.
  3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

  1. Информационные.
  2. Диагностические.

Для включения необходимого режима работы служат семь кнопок на панели устройства:

  1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
  2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
  3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.

Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.

К любому бортовому компьютеру нужно подвести следующие провода:

  1. Питание +12 В.
  2. Питание при включении зажигания для запуска компьютера.
  3. Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
  4. Масса.
  5. Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
  6. Подключить диагностическую линию от контроллера K-Line.

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

  1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
  2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
  3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
  4. На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

  1. Остаток топлива в баке.
  2. Напряжение в аккумуляторе.
  3. Время.
  4. Температура антифриза.
  5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

  1. Средний расход бензина на 100 километров.
  2. Качество масла в моторе.
  3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

  1. Расход бензина во время движения и стоянки.
  2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
  3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
  4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
  5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
  6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
  7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Аварийный сигнализатор – практично или нет

Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:

  1. Перегрев мотора, когда температура превышает показатель в 115 градусов.
  2. Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.
  3. Превышение скорости по предварительно установленному пороговому значению.

Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.

Установка бортового компьютера – формат Сигма

Монтаж рассматриваемого устройства на ВАЗ-2115 также достаточно прост:

  1. Сбросьте клеммы с АКБ.
  2. Демонтируйте посадочную заглушку.
  3. Проводом «К-линия» соедините клемму «М» разъема диагностики и резервный вывод разъема компьютера.
  4. Далее подключите колодки БК к штатному разъему маршрутного компьютера.
  5. Подсоедините массу к АКБ.
  6. Подключите датчик температуры.

Для проверки правильности установки при включении зажигания на дисплее БК отобразятся поточные параметры. Если этого нет, удостоверьтесь, что у вас есть иммобилайзер. При его отсутствии нужно сделать перемычку между 9 и 18 клеммой разъема.

Подводя итог статьи, отметим, что бортовой компьютер на ВАЗ-2115 – это отличный помощник, который выдает водителю большое количество информации о состоянии главных узлов автомобиля. Штатные индикаторные панели, к сожалению, не могут похвастаться схожим функционалом. В таком случае отлично помогает дополнительное оборудование.

Если вы купили бортовой компьютер, но никогда не имели опыта работы с автомобильной электрикой, то установку и настройку БК лучше доверить профессионалам – это сэкономит вам время и деньги.

Примите во внимание тот факт, что каждый производитель качественного устройства комплектует товар всей необходимой документацией, как по установке, так и по настройке. В процессе выполнения работ рекомендуется в первую очередь смотреть инструкцию. В статье приведены лишь общие рекомендации и краткий обзор установки двух БК на ВАЗ-2115.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
