Переделка компьютерного блока питания для питания трансивера

Переделка компьютерного блока питания для питания трансивера

Очередная конструкция или правельнее сказать, переделка Миронова Сергея RA1TW.

Попробовав различные варианты переделки компьютерных блоков питания, с целью использования их в качестве сильноточных источников питания для радиолюбительской аппаратуры, были сделаны соответствующие выводы:

  • Информация о переделке БП от РС в интернете, мягко говоря, не всегда точны. Либо дается неполная информация, либо несколько удачных переделок послужило поводом написать об этом в интернете. (Заранее извиняемся если когото обидели)
  • Невозможно получить требуемые параметры, простым использованием 12-вольтовой обмотки БП и «родными» деталями.

Проанализировав большое количество БП рис.1, выявлено, что в качестве выпрямительных диодов по напряжению +12 В и заявленым током 8 А (для 200 ваттного БП) в схеме стоят диоды FR304, рис.2 с максимальным током 3 А. (не везде, но в большенстве проверенных блоках). При простом повышении выходного напряжения, такие блоки при 14 В 20 А «жили» 10 — 15 минут. К тому же простой подсчет, без учета КПД и прочих минусов, 14 х 20 = 280 ватт. Так что получить 20 А от 200 ватного блока не реально, как минимум нужен БП Р = 250W. Но с учетом работы трансивера в режиме SSB можно использовать и 200-ваттный БП, при 80% мощности (с учетом большенства трансиверов с Рвых = 100 W)

Да, один момент, речь идет о АТ БП , но не о АТХ БП , для них нужны сигналы управления и они дороже.


рис. 1

рис. 2

рис. 3 BYV42E-200
  • Для начала вскрываем БП, откручиваем винты крепления платы, вынимаем ее и отпаиваем все провода идущие от платы к разъемам питания, для удобства дальнейшей работы с платой.
  • ОБЯЗАТЕЛЬНО меняем сборку или диоды по линии +12 В на диодную сборку BYV42E-200 рис. 3 (сборка диодов Шотки Iпр = 30 А, V = 200 В), незабывая закрепить ее на радиаторе, не помешает, рис.4.
    Кстати, попытка использовать «родную 5-ти вольтовую сборку» вместо 12-ти вольтовой привела к плачевным результатам, сборка нагрелась и сгорела, нужно учитывать импульсные характеристики диодов.
  • Находим дорожку цепи контроля для схемы стабилизациина плате от +5 В, режем ее (красный крестик на рис. 5) и впаиваем цепочку из стабилитрона и резистора, рис. 7.
  • Другие цепи питания (+5, -5, -12 В) демонтировать можно, но не нужно, т.к. элементы схемы БП могут питаться этими напряжениями и от наличия элементов может зависеть работоспособность БП в целом. Так, что лучше все оставить на своих местах.
  • Установить соответствующие клеммы и выключатели.
  • Обратите внимание на наличие фильтов по входу БП, дабы уменьшить или исключить помехи по сети 220 В.
  • Для более тихой работы вентилятора, его можно подключить между «старыми» контактными площадками БП +5 и +12, красный (плюсовой) провод вентилятора подсоединяем на +12 в. Получаем на нем 7-8 вольт, чего вполне достаточно для нормальной вентиляции БП. (Я включил его на 5 вольт для УКВ Kenwood TS-751, ra1tak)

рис.4

рис.5

рис.6

Некоторые комментарии к рис. 7:

  • Почему стабилитрон, а не резисторный делитель? Да потому, что у стабилитрона коэффициент стабилизации выше. Стабилитрон любой на напряжение 7-10 вольт, для 12-15 вольт выходного.
  • Защита БП срабатывает не на выходной ток, а на потребляемую мощность, соответственно чем выше напряжение на выходе, тем меньше максимальный ток отдаваемый БП.

Результаты проверок, прогонов и нескольких лет эксплуатации:

ICOM IC-746PRO запитанный переделанным БП-250 Вт при работе в режиме SSB выдавал 100 Вт, в режиме FM — 100 Вт (за время вечерней «болтовни» защита БП не срабатывала), максимальный потребляемый ток — 19 А, при напряжении — 14 вольт, просадка напряжения на масимальной нагрузке — 0,2 вольта, напряжение пульсаций (частота преобразования БП) — не более 30 мВ, пульсации и фон частотой 50 Гц отсутствовали полностью. С БП-200 Вт, максимальная отдаваемая мощность трансивера была 90 (SSB) и 80 (FM) Вт.

Однако, мы все таки пришли к мнению, что выходное напряжение БП желательно повышать до 13 вольт (мах 13,5 В), а не до 14-14,4 В. Трансивер работает с мощностью 90-95 Вт, что на слух практически не заметно, а вот надежность БП возрастает.

Успехов в переделке, приятной работы в эфире, DX-ов и просто приятного отдыха.

Переделка компьютерного блока питания для питания трансивера

Переделка компьютерного БП для трансивера.

Автор разработки: OZ 2 CPU

Я достал два старых блока питания от компьютеров и решил с ними поэкспериментировать. На блоках стояла надпись: DTK Computer model PTP -2008. 200 Watt Output .

БП имели выходы:

После переделки блоки стали выдавать напряжения по 13,5 В при токе 14 А, кратковременно, до 20 секунд, — 20 А.

Внешний выключатель сети переменного тока напряжением 230 В был удалён, провода были подключены напрямую. Удалены и старые выходы напряжений. Защита от перенапряжения сохранена только для одного выхода 16 В. Резистивная цепь стабилизатора оставлена только для одного выхода.

Поступайте следующим образом:

— Отрежьте белые, оранжевые, голубые (синие) и жёлтые провода как можно ближе к плате (под корень).

— Отрежьте все ответные части соединителей на внешних концах чёрных и красных проводов, соедините все чёрные и красные провода параллельно.

— Выпаяйте (демонтируйте) провода вентилятора, L 1, L 3, L 4, R 25, R 26, R 27, R 29, R 50, R 51, R 52, R 61, R 66, D 10, D 16, D 17, C 29, C 28, ZD 1.

— Припаяйте резистор сопротивлением 680 Ом 0,25 Вт на место R 50.

— Впаяйте контактные штырьки в отверстия, предназначенные до того для R 26, R 61 и для присоединения вентилятора.

Читать еще:  6 возможных способов подключения телефона к магнитоле

Это – нарисованная от руки схема узлов, которые мне было необходимо знать.

— Припаяйте резистор сопротивлением 13,5 кОм к контактным штырькам R 26 (место установки выходного напряжения 13, 5 В).

— Установите последовательно включенные 15-вольтовый стабилитрон и 100-омный резистор в отверстия, предназначенные ранее для ZD 1 (защита от перенапряжения).

Если необходимо включить два или более БП параллельно, вырежьте резистор R 30, теперь появилась возможность снимать постоянный ток без отключения (т. е. снимается защита от к. з.). Эту операцию необходимо также провести, если у Вашей нагрузки (например, трансивера) по цепи питания стоят развязывающие конденсаторы значительной ёмкости (что при их начальной зарядке будет воспринято системой защиты, в противном случае, как к. з.).

— Низковольтные выходы трансформатора БП отрезаются, а двенадцативольтовые обмотки соединяются с сильноточными диодами (матрица из двух диодов).

— Вентилятор монтируется наоборот – теперь он будет нагнетать холодный воздух внутрь БП: на радиаторы и трансформатор.

— NTC (видимо, датчик температуры) приклеивается эпоксидным клеем к радиатору вместе с выпрямительным диодом.

— Контроллер вентилятора регулируется таким образом, что вентилятор начинает работать при температуре радиатора +40º С, если температура будет и дальше расти, то вентилятор будет увеличивать обороты вращения крыльчатки.

— Установите потенциометр сопротивлением 47 кОм на место пайки резистора R 61. Подберите сопротивление потенциометра так, чтобы вентилятор включался при температуре +40º С на радиаторе, измерьте сопротивление потенциометра и замените его постоянным найденного сопротивления.

Фон пульсаций на выходе БП менее 5 мВ при токе 20 А (в диапазоне частот нагрузки 0 – 100 МГц).

Я попробовал БП с моим аппаратом на КВ, УКВ и СВЧ и не обнаружил какого-либо дополнительного фона: всё было как обычно.

БП был испытан под нагрузкой током 14 А в течении часа и никаких проблем.

КПД при максимальной нагрузке равен 60%.

Свободный перевод с английского: Виктор Беседин ( UA 9 LAQ ) ua 9 laq @ mail . ru

Переделка компьютерного блока питания для питания трансивера

Бесплатная техническая библиотека:
▪ Все статьи А-Я
▪ Энциклопедия радиоэлектроники и электротехники
▪ Новости науки и техники
▪ Журналы, книги, сборники
▪ Архив статей и поиск
▪ Схемы, сервис-мануалы
▪ Электронные справочники
▪ Инструкции по эксплуатации
▪ Голосования
▪ Ваши истории из жизни
▪ На досуге
▪ Случайные статьи
▪ Отзывы о сайте

Справочник:
▪ Большая энциклопедия для детей и взрослых
▪ Биографии великих ученых
▪ Важнейшие научные открытия
▪ Детская научная лаборатория
▪ Должностные инструкции
▪ Домашняя мастерская
▪ Жизнь замечательных физиков
▪ Заводские технологии на дому
▪ Загадки, ребусы, вопросы с подвохом
▪ Инструменты и механизмы для сельского хозяйства
▪ Искусство аудио
▪ Искусство видео
▪ История техники, технологии, предметов вокруг нас
▪ И тут появился изобретатель (ТРИЗ)
▪ Конспекты лекций, шпаргалки
▪ Крылатые слова, фразеологизмы
▪ Личный транспорт: наземный, водный, воздушный
▪ Любителям путешествовать — советы туристу
▪ Моделирование
▪ Нормативная документация по охране труда
▪ Опыты по физике
▪ Опыты по химии
▪ Основы безопасной жизнедеятельности (ОБЖД)
▪ Основы первой медицинской помощи (ОПМП)
▪ Охрана труда
▪ Радиоэлектроника и электротехника
▪ Строителю, домашнему мастеру
▪ Типовые инструкции по охране труда (ТОИ)
▪ Чудеса природы
▪ Шпионские штучки
▪ Электрик в доме
▪ Эффектные фокусы и их разгадки

Техническая документация:
▪ Схемы и сервис-мануалы
▪ Книги, журналы, сборники
▪ Справочники
▪ Параметры радиодеталей
▪ Прошивки
▪ Инструкции по эксплуатации
▪ Энциклопедия радиоэлектроники и электротехники

Бесплатный архив статей
(200000 статей в Архиве)

Алфавитный указатель статей в книгах и журналах

Бонусы:
▪ Ваши истории
▪ Загадки для взрослых и детей
▪ Знаете ли Вы, что.
▪ Зрительные иллюзии
▪ Веселые задачки
▪ Каталог Вивасан
▪ Палиндромы
▪ Сборка кубика Рубика
▪ Форумы
▪ Карта сайта

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

При использовании материалов сайта обязательна ссылка на https://www.diagram.com.ua


сделано в Украине

Блок питания для трансивера из компьютерного блока питания AT/ATX. Часть 2

Весной 2001 года UA3DJG опубликовал статью в журнале Радиохобби» о применении БП от компьютера. Переделка занимает около часа, включая сборку-разборку. Хочу поделиться своим опытом изготовления такого БП и «дополнить» статью автора.

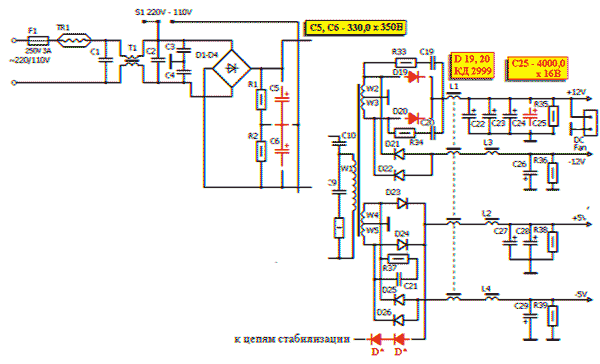

Рис. 1 Принципиальная схема переделок.

Красным цветом отображены новые детали.

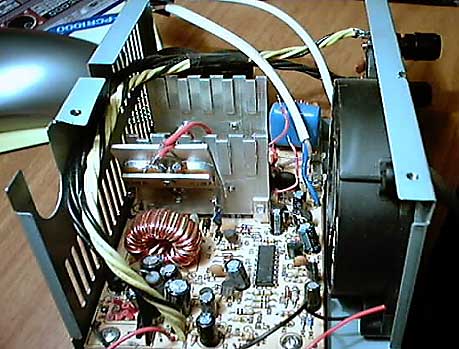

Рис. 2


Рис. 3

Получился БП с такими параметрами: Uвых — 14,2В при токе нагрузки 20А, легкий (вес около 700 г), маленький (80x100x150 мм), надежный источник питания с защитой от к.з. на выходе (раз 10 «коротил» выход отрезком провода — он просто отключался). Выходное напряжение изменяется не более чем на 30. 40 мВ при изменении напряжения сети от 180 до 280 В. Паразитная модуляция сигнала при передаче отсутствует. На холостом ходу потребляет от сети около 7 Вт. КПД при изменении тока нагрузки от 5 до 20 А в пределах 80. 85%. Блок в эксплуатации с мая этого года на даче. Напряжение сети в течении дня может меняется от 195 до 235В, но на качестве работы FT-840 не сказывается При сравнении с БП собранном по обычной схеме, отличий не замечено.

Смотрите другие статьи раздела Компьютеры.

Читайте и пишите полезные комментарии к этой статье.

Переделка компьютерного блока питания для питания трансивера

Автор: Кравченко К.В.

Импульсный блок питания (ИБП) от ПК выдает ряд напряжений: +5В, -5В, +12В и -12В, а нужно только +12В, для того же УМЗЧ, что делать с остальными? Оставить не подключенными – в результате – сильный нагрев выходного стабилизирующего дросселя, и при длительной работе выход его из строя, возможное решение – это сделать принудительное охлаждение для дросселя (шум, громоздкость и др.), искусственно создать нагрузку на неиспользуемые каналы (преимущественно на +5В, и нагрузку порядка 2А) или полностью переделать цепь выпрямителя и фильтра выходных напряжений. Первые два случай менее эффективные, так как подключенная искусственная нагрузка будет нагреваться, а вентилятор шуметь, да и не экономично это, а второй наиболее подходящий хоть и более трудоемкий.

Читать еще:  Чем отмыть клей от тонировки со стекла машины

Исходная схема выпрямителя и фильтра выходных напряжений представлена на Рисунке 1 ( gif — 45 kb ). Все элементы, находящиеся с правой стороны от красной полоски выпаяны, включая D 28, D 29 и C 27, R 56.

На рисунке 2 представлена схема переделанной выходной части выпрямителя и фильтра на +12В.

Рисунок 2 (увеличенный – 884х526, 21 kb )

Максимальный ток нагрузки, в данном случае ограниченный током диодов VD 1, VD 2, составляет 10А. Установив более мощные диоды, вполне под силу получить максимальный ток порядка 13А, а изменив несколько первичную цепь (заменив силовые биполярные транзисторы на полевые) можно получить ток порядка 20А. Я такого не делал, поэтому не заостряю на этом внимания, но подробнее можно узнать, пройдя по ссылкам в конце статьи.

Более подробнее о диодах VD 1 и VD 2 можно узнать в разделе «Справочник», там же можно получить информацию о более мощных диодах этой же фирмы. (таких как 18 TQ 060 – 18 A и макс. напр. 60В и др.). Диоды обязательно должны быть Шоттки, обычные, такие как КД213 устанавливать нельзя.

Дроссель L 1 снят с цепи +5В.

Резистором R 4 устанавливают нужную величину выходного напряжения (в моем случае, возможно было установить от 8 до 22В, выше не позволяло рабочее напряжение конденсаторов фильтра).

Конструкция следующая (т.к. фото нет, то придется картинками):

Условно разделена на два блока – 1-й, включает в себя R 1… R 3, C 1… C 4, VD 1 и VD 2, а 2-й все остальные элементы. По аналогии и конструктивное исполнение, т.е. на двух печатных платах (ПП), при этом ПП 1-го блока расположена над второй. ПП имеют размеры, соответствующие размерам освободившегося, от старых деталей, пространства на ПП ИБП. В общем, из рисунков должно быть все понятно:

Чертежи ПП и расположения деталей на них можно скачать здесь – Блок 1-СД (10 kb ) – сторона деталей, Блок 1-СПП (11 kb ) – сторона печатных проводников и по аналогии 2-й блок: Блок 2-СД (12 kb ), Блок 2-СПП (10 kb ). Или все это в rar -архиве — peredelka_bp_pp (43 kb ).

Особенно хочу отметить: обязательно соедините общий провод вторичной цепи (контакт -12В) с общим проводом ИБП. (в противном случае, так сказать выпрямитель-фильтр и цепь стабилизации «не поймут друг друга»).

1. «Устройство ATX PC блоков питания». Книжка в djvu -формате (1,7 Mb ), титульного нет, поэтому ни авторов ни издательства не знаю. Весит она 1,747 Mb, кому надо пишите, вышлю или на сайте размещу.

3. «Импульсный блок питания на базе БП ПК», ж. «Радио» №10 2004 г. с. 32-34. Рекомендую, описано, как из БП ПК сделать лабораторный блок питания.

Ссылки по теме:

  1. www.cqham.ru/sps17.htm — Источник питания 13,5В/15А из АТ блока питания компьютера.
  2. www.cqham.ru/bppk.htm — 13,8 В/15 А от блока питания компьютера.
  3. www.cqham.ru/pow34.htm — Источник питания для импортных трансиверов из компьютерного БП.
  4. www.hamradio.cmw.ru/techn/bp-pc.htm — Переделка компьютерного блока питания мощностью 200Вт.

ККВ Страница создана 13.02.2005 г.

Обновление 12.08.2005 г.

© 2002-2005 г. Кравченко Кирилл Васильевич (ККВ)

БП для трансивера из компьютерного БП AT/ATX

Весной 2001 года UA3DJG опубликовал статью в журнале «Радиохобби» о применении БП от компьютера. Переделка занимает около часа, включая сборку-разборку. Хочу поделиться своим опытом изготовления такого БП и «дополнить» статью автора.


Рис.1 Принципиальная схема переделок. Красным цветом отображены новые детали.

Я использовал БП, на котором было написано 230W PEAK LOAD. Оказалось, что он для быстрой переделки не подходит. Ниже приведена пошаговая инструкция переделки:

  • Отпаять все провода, идущие с выходов других источников (-5 В, -12 В, +5 В), кроме общего (GND) и +12 В.
  • Оставшиеся провода сложить в пучки. Желтым пучком (+12 В) сделать несколько витков на ферритовом кольце (2000НМ, диаметром 25 мм), а затем вместе с черным (GND) подключить соответственно к клеммам «+12 В» и «-12 В», установленным на месте розетки для подключения монитора. Параллельно этим клеммам подключить конденсатор 33 мкФ х 25 В.
  • Отверстие в корпусе, через которое выходили наружу провода питания, использовались для установки клавишного выключателя (-220 В) с подсветкой (предварительно напильником придать отверстию нужную форму).
  • Заменить выпрямительные диоды источника +12 В (сборка из двух диодов на радиаторе — показана красным цветом на рис.1) на КД2999 (2 шт.) с любой буквой, установив их на уголке (TNX RV4HV) и его уже закрепить на радиаторе, припаяв удлинительные провода к выводам диодов (рис.2). Еще лучше применить здесь сборку из диодов с барьером Шоттки 25 А х 100 В — меньше падение напряжения и, соответственно, нагрев.
  • Емкости 220 х 200V заменить на 330 х 350V. Так как конденсаторы отличаются от установленых, то их распаивают на ножках из провода.
  • Емкость на «выходе» + 12В заменить на 4000,0 х 16В. Для снижение напряжения на вентиляторе необходимо включить диоды в цепь питания. Диоды в цепи +5В, располагаются снизу печатной платы.
  • Для повышения выходного напряжения с 12-ти до 13-ти вольт необходимо разорвать печатный проводник, идущий от средней точки выпрямительной сборки +5 В, и включить в эту цепь любой кремниевый диод на 1..2 А в прямом включении, как показано на рис.1 (D*). Автор применил КД226. После этого трансивер стал отдавать в антенну свои «родные» 100 Вт (при 12 В -80. 90 Вт). По указанной цепи подается напряжение обратной связи для каскада стабилизации выходных напряжений; уменьшение этого напряжения с помощью прямосмещенного диода примерно на 0,6 В привело к увеличению выходных напряжений, в т.ч. и источника +12 В до +13 В; вместо диода можно применить и резистор, подобрав его сопротивление для получения +13. +13,5 В.
Читать еще:  Клуб УАЗ Патриот


Рис. 2


Рис.3

Получился БП с такими параметрами: Uвых — 14,2В при токе нагрузки 20А, легкий (вес около 700 г), маленький (80x100x150 мм), надежный источник питания с защитой от к.з. на выходе (раз 10 «коротил» выход отрезком провода — он просто отключался). Выходное напряжение изменяется не более чем на 30. 40 мВ при изменении напряжения сети от 180 до 280 В. Паразитная модуляция сигнала при передаче отсутствует. На холостом ходу потребляет от сети около 7 Вт. КПД при изменении тока нагрузки от 5 до 20 А в пределах 80. 85%. Блок в эксплуатации с мая этого года на даче. Напряжение сети в течении дня может меняется от 195 до 235В, но на качестве работы FT-840 не сказывается При сравнении с БП собранном по обычной схеме, отличий не замечено.

Вариант источника питания для импортного трансивера

Вариант источника питания для импортного трансивера из компьютерного БП AT/ATX

Весной 2001 года UA3DJG опубликовал статью в журнале «Радиохобби» о применении БП от компьютера. Переделка занимает около часа, включая сборку-разборку. Хочу поделиться своим опытом изготовления такого БП и «дополнить» статью автора.

Рис.1 Принципиальная схема переделок. Красным цветом отображены новые детали.

Я использовал БП, на котором было написано 230W PEAK LOAD. Оказалось, что он для быстрой переделки не подходит. Ниже приведена пошаговая инструкция переделки:

  1. Отпаять все провода, идущие с выходов других источников (-5 В, -12 В, +5 В), кроме общего (GND) и +12 В.
  2. Оставшиеся провода сложить в пучки. Желтым пучком (+12 В) сделать несколько витков на ферритовом кольце (2000НМ, диаметром 25 мм), а затем вместе с черным (GND) подключить соответственно к клеммам «+12 В» и «-12 В», установленным на месте розетки для подключения монитора. Параллельно этим клеммам подключить конденсатор 33 мкФ х 25 В.
  3. Отверстие в корпусе, через которое выходили наружу провода питания, использовались для установки клавишного выключателя (-220 В) с подсветкой (предварительно напильником придать отверстию нужную форму).
  4. Заменить выпрямительные диоды источника +12 В (сборка из двух диодов на радиаторе — показана красным цветом на рис.1) на КД2999 (2 шт.) с любой буквой, установив их на уголке (TNX RV4HV) и его уже закрепить на радиаторе, припаяв удлинительные провода к выводам диодов (рис.2). Еще лучше применить здесь сборку из диодов с барьером Шоттки 25 А х 100 В — меньше падение напряжения и, соответственно, нагрев.

Емкости 220 х 200V заменить на 330 х 350V. Так как конденсаторы отличаются от установленых, то их распаивают на ножках из провода.

Емкость на «выходе» + 12В заменить на 4000,0 х 16В. Для снижение напряжения на вентиляторе необходимо включить диоды в цепь питания. Диоды в цепи +5В, располагаются снизу печатной платы.

Для повышения выходного напряжения с 12-ти до 13-ти вольт необходимо разорвать печатный проводник, идущий от средней точки выпрямительной сборки +5 В, и включить в эту цепь любой кремниевый диод на 1..2 А в прямом включении, как показано на рис.1 (D*). Автор применил КД226. После этого трансивер стал отдавать в антенну свои «родные» 100 Вт (при 12 В -80. 90 Вт). По указанной цепи подается напряжение обратной связи для каскада стабилизации выходных напряжений; уменьшение этого напряжения с помощью прямосмещенного диода примерно на 0,6 В привело к увеличению выходных напряжений, в т.ч. и источника +12 В до +13 В; вместо диода можно применить и резистор, подобрав его сопротивление для получения +13. +13,5 В.

В заключение приведу параметры своего БП:

Uвых — 14,2В при токе нагрузки 20А.

После произведенных доработок получился легкий (вес около 700 г), маленький (80x100x150 мм), надежный источник питания с защитой от к.з. на выходе (раз 10 «коротил» выход отрезком провода — он просто отключался). Выходное напряжение изменяется не более чем на 30. 40 мВ при изменении напряжения сети от 180 до 280 В. Паразитная модуляция сигнала при передаче отсутствует. На холостом ходу потребляет от сети около 7 Вт. КПД при изменении тока нагрузки от 5 до 20 А в пределах 80. 85%.

Блок в эксплуатации с мая этого года на даче. Напряжение сети в течении дня может меняется от 195 до 235В, но на качестве работы FT-840 не сказывается При сравнении с БП собранном по обычной схеме, отличий не замечено.

При возникновении вопросов — пишите на мой Email.
