Диодный мост автомобильного генератора

Диодный мост автомобильного генератора

  • Главная
  • Продажа
    • Турбины
    • Рулевые рейки
  • Услуги
    • Компьютерная диагностика
    • Ремонт моторчика печки
    • Техобслуживание
  • Ремонт стартеров
  • Ремонт генераторов

Ремонт диодного моста – причины и признаки неисправности

Диодный мост – признаки и причины неисправности, проверка и условия замены

Диодный мост в конструкции генератора заменил коллектор, который когда-то выполнял функцию выпрямителя. С помощью диодного моста генератор стал более надежными мощным. Его задача – выравнивание пульсаций переменного тока и видоизменение его в постоянный ток.

Причина неисправности диодного моста

неисправный аккумулятор, низкая плотность электролита, замыкание между собой аккумуляторных банок;

неправильное «прикуривание» от другого автомобиля;

внешнее воздействие, попавшая в корпус генератора вода, грязь, повышенный нагрев.

Признаки сгоревшего диодного моста

Аккумулятор накануне был полностью заряжен, вы пришли в гараж – зарядка отсутствует, вновь зарядили аккумулятор, завели машину, аккумулятор разрядился через несколько минут, при этом генератор горячий до такой степени, что к нему невозможно прикоснуться.

Из-под капота раздается жуткий вой/свист, который меняет тональность при изменении числа оборотов двигателя, свист может появиться внезапно во время езды.

Во время поездки появилась ошибка ABSESP , что значит неисправность рулевого управления, перестает работать ГУР, руль поворачивается тяжело, аккумулятор садится.

Фары при езде тускнеют, акустика самопроизвольно отключается, кондиционер перестает работать.

Для того чтобы подтвердить свое мнение о том, что из строя вышел именно диодный мост, его нужно проверить. О неисправности диодного моста свидетельствуют следующие факторы:

· напряжение на выходе из генератора менее, чем 13,5 В;

· сигнальный индикатор во время запуска двигателя горит;

· при тестировании генератора мультиметром клемма плюс «звонится» вместе с обмотками.

Убедились, что неисправность кроется именно в диодном мосте. Теперь надо найти и определить какой именно диод вышел из строя.

Проверка диода – как делать правильно

Исходя из того, что диод – это полупроводниковый прибор, который пропускает ток только в одном направлении начнем проверку.

· Диодный мост необходимо снять. Диоды проверять нужно по отдельности, отсоединенными от общей схемы. Проверку надо выполнять в положении «проверка диодов».

· Одним из щупов прикасаемся к донышку диода, другим к его выводу. Величина сопротивления зависит от мощности полупроводника. Сопротивление должно быть в пределах 400 – 800 Ом, то есть в этом направлении диод ток пропускает.

· Меняем щупы местами. Единица на экране мультиметра – свидетельство того, что проводимость в этом направлении отсутствует. Значит, диод заперт и цел.

· В противном случае, если тестер при проверке покажет наличие сопротивления (прохождение тока) в обе стороны говорит о неисправности диода.

Важно помнить. При проверке диодов, расположенных на одной пластине, сопротивления не должны отличаться. Допустимый максимум – 5 Ом, не более. Наличие диода с большой разницей в показаниях говорит о его плохой работе и последующих проблемах с зарядкой. Поэтому диод желательно поменять.

Проверка диодов тестером весьма условна, более точно убедиться в целостности диода можно только под нагрузкой, например, подключением в схему лампы или на проверочном диагностическом стенде на СТО.

Чем вызвана необходимость замены диодов

Кто-то скажет, что гораздо проще взять и заменить диодный мост полностью. Однако стоимость диодного моста для иномарки варьируется от 1000 до 4000 руб., иногда цена еще выше. Зависит от марки машины, типа генератора, аналог это или оригинал. Новый диодный мост или по контракту. Заказали диодный мост по интернету, думали он новый и оригинал, а недобросовестный кладовщик положил в вашу посылку китайский аналог. Пойди разберись сразу.

Многие, заменив диодный мост на своем генераторе, предпочитают не выбрасывать старый, а отремонтировать его и оставить у себя в загашнике.

Вопрос в том, что не каждый самостоятельно может выпаять негодный диод и запрессовать новый. Лучше всего обратиться к услугам профессиональных мастеров на СТО. Процесс ремонта диодного моста отлажен и не займет много времени.

Например, в автомастерских компании « Start — Motors », что в Люберцах, ремонт диодного моста обойдется всего в 800 руб. За эту символическую сумму вы получаете надежный и испытанный «родной» диодный мост, тем более что в компании действует накопительная система скидок, так что есть все шансы получить диодной мост еще дешевле. Более подробно о ценах на услуги компании « Start — Motors » смотрите в прайсе.

Все способы проверки диодного моста генератора на ВАЗ своими руками

  • Функции и причины неисправности
  • Особенности проверки
  • Алгоритм такой:

диодный мост Важность генератора (в том числе и в автомобилях ВАЗ) сложно переоценить. Вместе с аккумулятором он обеспечивает напряжением, необходимым для нормальной работы главных систем и «мелких» приемников автомобиля (магнитолы, фар головного света и прочих). При этом известно, что АКБ питает потребителей до пуска мотора, а генератор подключается к работе уже после, одновременно подзаряжая аккумулятор.

Диодный мост — устройство, установленное на выходе генератора, обеспечивающее нормальную работоспособность устройства. В случае его поломки генератор не способен выполнять свои функции, а вся нагрузка переходит на АКБ. Емкости аккумулятора хватает на 5-6 часов, после чего автомобиль не способен перемещаться самостоятельно.

Часто автолюбители паникуют, направляются на СТО и отдают большие деньги за диагностику. На практике в 90% случаев проблема лежит на поверхности. Первым шагом должна стать проверка диодного моста ВАЗ. Как выполнить эту работу? Какие методы существуют, и в чем их особенности? Рассмотрим эти моменты детальнее.

Функции и причины неисправности

Генератор — простой узел, в основе которого лежит статор (фиксированная часть) и ротор (движущийся элемент). Статор, в свою очередь, собран из множества стальных пластин, в пазах которой крепится специальная обмотка из меди. Один из выводов обмотки подключен к «0-ой» точке, а второй — к группе диодов (их может быть четыре или шесть).

На выходе генератора можно получить только переменный ток, который не подходит для бортовой сети автомобиля. Задача диодного моста — преобразование переменного напряжения в постоянный параметр 12-14 Вольт. Диоды подключены таким образом, чтобы ток проходил только в одном направлении, выпрямлялся и больше не возвращался к генератору.

Главный недостаток выпрямителей — низкая надежность. Время от времени диоды перегорают, что создает ряд проблем для автовладельцев. Но перед тем как проверить диодный мост генератора, определите причину поломки.

Здесь возможны следующие варианты:

  • На корпус диода попала влага, что привело к замыканию. Такое возможно при въезде на скорости в глубокую лужу или после посещения мойки.
  • На генератор попало масло, грязь или прочие посторонние вещества. Подобная проблема может произойти в дороге, при движении по бездорожью.
  • При пуске двигателя от АКБ другого автомобиля могла быть допущена ошибка. Если перепутать «плюсовой» и «минусовой» проводник, высок риск выхода из строя одного или группы диодов.
  • Неправильное обслуживание. В процессе ремонта или снятия узла имело место короткое замыкание в бортовой сети.

Особенности проверки

контакты Для проведения комплексной проверки диодного моста достаточно двух инструментов — цифрового комбинированного прибора (мультиметра) и лампочки с номинальным напряжением 12 Вольт. Все работы реально сделать самостоятельно, без привлечения дорогостоящих мастеров. Чтобы получить доступ к узлу, снимайте защитный корпус, после чего отключайте вывода регулятора. При этом учитывайте цветовые особенности диодов:

  • Выпрямители красного цвета — «плюс».
  • Выпрямители черного цвета — «минус».

Проверить целостность диодов на ВАЗ можно двумя способами. Для большей надежности рекомендуется их применять в комплексе.

Читать еще:  Быстрая разрядка АКБ: причины и способы её устранения

Сначала рассмотрим, как проверить диодный мост мультиметром. Этот вариант занимает меньше всего времени и пользуется наибольшим спросом у автовладельцев. Алгоритм следующий:

  • Демонтируйте группу выпрямителей с генератора. Без снятия устройства с автомобиля выполнить проверку, к сожалению, не выйдет. Это вызвано тем, что каждый диод требуется проверять по отдельности. Если же они будут «в схеме», точно диагностировать поломку вряд ли удастся.
  • Переводите переключатель цифрового прибора в режим прозвонки. После этого соединяйте щупы друг с другом — вы услышите писк из специального динамика устройства. Если вы используете простой прибор, в котором эта опция не предусмотрена, переводите переключатель в позицию «1кОм».
  • «Садитесь» щупами к вводу и выводу диода, после чего фиксируйте показатель. Далее сделайте обратный замер. Выпрямитель можно считать целым, если при одном измерении показало бесконечность, а при другом — 0,5-0,7 МОм. В случае когда в обоих случаях на приборе высветилось минимальное сопротивление, или же он показывает бесконечность в первом и во втором варианте, это сигнализирует о неисправности одного (группы) диодов.

Теперь рассмотрим, как проверить диодный мост лампочкой? Такой вариант хорош в случае, когда под рукой нет мультиметра. Роль «прибора» в этом случае выполняет лампочка на 12 Вольт.

Алгоритм такой:

  • Подключайте «минусовую» клемму аккумулятора к диодному мосту. При этом следите, чтобы пластинка плотно контактировала с внешней частью генератора.
  • Проверьте каждый диод по отдельности. Берите один вывод лампы и подключайте его к «минусу» генератора, а второй — к «плюсу» клеммы под номером «тридцать» (от АКБ). Если лампочка засветилась, это говорит о проблемах с одним или несколькими диодами. Кроме того, свечение часто свидетельствует о наличии КЗ в цепи.
  • Проверьте «минусовые» диоды. Для этого подсоединяйте «минус» лампочки к кожуху генератора, а другой провод — к крепежному болту на мосту. Если при такой проверке имеет место моргание или свечение лампы, с «минусовой» группой имеются проблемы.
  • Проверьте «плюсовые» диоды. Для этого положительный вывод ставьте на «тридцатую» клемму, а отрицательный — к крепежному болту. Свечения лампы быть не должно. Если же такая проблема имеет место, имеют место сбои в одном или нескольких «плюсовых» диодах.
  • Проверьте дополнительную группу выпрямителей. Берите отрицательный край и оставляйте его на прежней позиции, а положительный конец прикладывайте к клемме «шестьдесят один». Свечение лампочки сигнализирует о наличии проблемы.

Если проверка диодного моста показала неисправность, берите пробитый диод и ставьте на его место новую (исправную) деталь. Оптимальный и более простой вариант — приобрести весь диодный мост в комплексе, но в этом случае придется потратить больше денег.

При соблюдении упомянутых выше рекомендаций диагностика неисправности занимает не больше 1-2 часов. Так что не стоит торопиться на СТО — сделайте работу своими руками. Так удается набраться опыта и сэкономить личный бюджет.

Что такое диодный мост

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Содержание статьи

  • Из каких элементов состоит диодная сборка
  • Как работает диодный мост
  • Чем можно заменить диодный мост
  • Для чего нужен диодный мост в генераторе автотехники
  • Видео: принцип работы диодного моста

Диодные мосты – важная часть электронных приборов, питающихся от бытовой электросети напряжением 220 В и частотой 50 (60) Гц. Его второе название – двухполупериодный выпрямитель. Диодный мост состоит из полупроводниковых выпрямительных диодов или из диодов Шоттки. Элементы могут отдельно распаиваться на плате. Однако современный вариант – объединение диодов в одном корпусе, который носит название «диодная сборка». Диодные мосты активно используются в электронике, трансформаторных и импульсных блоках питания, люминесцентных лампах. В сварочные аппараты устанавливают мощные полупроводниковые сборки, которые крепятся к теплоотводящему устройству.

Схема диодного моста из 4 диодов

Что такое диодный мост и из каких элементов он состоит

Диодный мост в схемах, применяемых в сетях с однофазным напряжением, состоит из четырех диодов, представляющих собой полупроводниковый элемент с одним p-n переходом. Ток в таком полупроводнике проходит только в одном направлении при подключении анода к плюсу источника, а катода – к минусу. Если подключение будет обратным, ток закрывается. Диодный мост для трехфазного электрического тока отличается наличием шести диодов, а не четырех. Существенные различия в принципе работы между мостовыми схемами для однофазных и трехфазных сетей отсутствуют.

Диод Шоттки – еще один вид полупроводниковых элементов, используемых в диодных мостах. Его основным отличием является переход металл-полупроводник, называемый «барьером Шоттки». Как и переход p-n, он обеспечивает проводимость в одну сторону. Для изготовления устройств Шоттки применяют арсенид галлия, кремний и металлы: золото, платину, вольфрам, палладий. При приложении небольших напряжений – до 60 В – диод Шоттки отличается малым падением напряжения на переходе (не более 0,4 В) и быстродействием. При бытовом напряжении 220 В он ведет себя как обычный кремниевый выпрямительный полупроводник. Сборки из таких полупроводниковых устройств часто устанавливаются в импульсных блоках питания.

Как работает диодный мост: для чайников, просто и коротко

На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц. Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.

Обозначение диодного моста на схеме

Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.

Работа диодного моста

На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза. Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность. На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.

Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.

На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.

Чем можно заменить диодный мост-сборку

Вместо диодного моста, собранного в одном корпусе, можно впаять в схему 4 кремниевых выпрямительных диода или 4 полупроводника Шоттки. Однако вариант диодной сборки более эффективен, благодаря:

  • меньшей площади, занимаемой сборкой на схеме;
  • упрощению работы сборщика схемы;
  • единому тепловому режиму для всех четырех полупроводниковых устройств.

Различные варианты сборки диодного моста

У такого схемотехнического решения есть и минус – в случае выхода из строя хотя бы одного полупроводника придется заменять всю сборку.

Для чего нужен диодный мост в генераторе автотехники

Диодный мост в генераторе

Читать еще:  Инновационную силиконовую пленку для тонировки стекол наклеить своими руками может каждый

Это схемотехническое решение используется в электрических схемах автомобилей и мотоциклов. Диодный мост, устанавливаемый на генераторе переменного тока, нужен для преобразования вырабатываемого им переменного напряжения в постоянное. Постоянный ток служит для подзарядки АКБ и питания всех электропотребителей, имеющихся в современном транспорте. Требуемая мощность полупроводников в мостовой схеме определяется номинальным током, вырабатываемым генератором. В зависимости от этого показателя, полупроводниковые приборы разделяют на следующие группы по мощности:

  • маломощные – до 300 мА;
  • средней мощности – от 300 мА до 10 А;
  • высокомощные – выше 10 А.

Для автотехники обычно применяют мосты из кремниевых диодов, способных отвечать эксплуатационным требованиям в широком температурном диапазоне – от -60°C до +150°C.

Чем заменить диодный мост в генераторе

В большинстве моделей авто- и мототехники мостовые сборки впаивают в алюминиевый радиатор, поэтому в случае выхода из строя их придется выпаивать и выпрессовывать из радиаторной пластины и заменять на новый. Поскольку это довольно сложная процедура, лучше избегать возникновения факторов, из-за которых сгорает диодный мост. Наиболее часто встречающиеся причины этой проблемы:

  • на плату попала жидкость;
  • грязь вместе с маслом проникла к полупроводникам и вызвала короткое замыкание;
  • изменение положения полюсов контактов на АКБ.

Видео: принцип работы диодного моста

Как проверить диодный мост

При появлении неполадок в электрике автомобилисты часто винят генератор и спешат в мастерскую, хотя диагностировать его работу можно самостоятельно. Существует несколько способов, как проверить диодный мост — один из важных элементов устройства, неисправность которого сказывается на стабильной работе бортовых приборов, светотехники и способна привести в негодность аккумулятор.

Что такое диодный мост генератора и какие функции он выполняет

Выпрямительный блок (другое название устройства) является неотъемлемой частью генератора и служит для модификации переменного тока, производимого агрегатом, в постоянный, нужный для зарядки аккумулятора и питания всех электроприборов автомобиля.

Он находится на остове генератора и состоит из 4, 6, 9 и более диодов, размещённых на двух изолированных между собой алюминиевых или стальных подковообразных пластинах, играющих роль радиаторов охлаждения.

Основными составляющими моста являются полупроводниковые диоды (чаще всего кремниевые), проводящие ток в необходимом направлении. Именно они являются выпрямителями, преобразующими переменный ток в постоянный. Конденсатором, смягчающим неминуемые перепады напряжения, выступает аккумулятор.

Вместо диодов в схеме могут применяться вентили любых типов — например, селеновые столбы, принцип работы схемы от этого не изменится

Признаки неисправности

При пробитии или обрыве даже одного диода на выходе генератора образуется напряжение с провалами. Аккумулятор компенсирует часть провалов, тем не менее напряжение в бортовой сети падает, что отражается на работоспособности электроприборов и светотехники. Образуются электромагнитные помехи, понижающие качество работы акустической системы и радиоприёмника.

Сбои в работе диодного моста определяют по следующим факторам:

  • аккумулятор быстро садится, не подзаряжаясь от генератора (контрольная лампа после пуска двигателя продолжает гореть);
  • аккумулятор перезаряжается, электролит закипает;
  • свет фар в движении тускнеет;
  • стартер тяжело заводит двигатель;
  • снижается мощность кондиционера и отопителя;
  • искажаются звуки в аудиосистеме.

Основными причинами порчи полупроводников являются попадание влаги на мост через вентиляционные отверстия генератора в процессе эксплуатации автомобиля или перепутывание проводов «+» и «-» во время запуска двигателя от прикуривателя.

Неисправность диодного моста не видно невороуженным взглядом, поэтому необходимо пользоваться специальными устройствами

Способы диагностики работоспособности

Для самостоятельного обнаружения неисправностей в выпрямительном блоке понадобится мультиметр (тестер) или лампа 1–5 Вт, 12В. Мост демонтируется с генератора. Рекомендуется проводить диагностику каждого диода поочерёдно.

Мультиметром (тестером)

Измерение постоянного и переменного тока с помощью мльтиметра поможет диагностировать несправность диодов

Тестер выставляют в режиме омметра (1 kOm) или контроля диодов. Один электрод плотно фиксируют на остове диода или пластине, на которой он закреплён, второй — к его выводу. Потом электроды меняют местами. У исправного диода один показатель будет равен 400–800 Ом в зависимости от его мощности, второй будет равен 1 (стремится к бесконечности), что свидетельствует о закрытом (запертом) направлении. Аналогично проверяют остальные диоды.

Рабочее сопротивление на всех полупроводниках не должно существенно отличаться. Допустимая разница сопротивления полупроводников на одной пластине — 5 единиц. Диод с превышающим отклонением работает плохо, что повлечёт проблемы с зарядкой.

Единицы с обеих сторон сигнализируют о повреждении диода. Когда при смене электродов тестер выдаёт какие-либо значения, то диод имеет короткое замыкание.

Допустимо устанавливать мультиметр в режим испытания, но этот способ менее точен. В таком случае у корректно функционирующего диода в одном положении щупов тестер будет издавать звуковой сигнал, в другом — молчать. Писк или молчание с двух сторон при смене электродов местами свидетельствует о повреждении диода.

Инструкции по проверке на видео

Подробнее о диагностике на ВАЗ (видео со схемами от практика)

Лампочкой

При отсутствии тестера рабочее состояние полупроводников проверяют контрольной лампой. Для чего аккумулятор подключают к лампе и недалеко от неё образуют разрыв, зачищённые концы которого послужат щупами для облегчения проверки. Щупы одновременно прижимают к корпусу и выводу диода, потом меняют полярность. В одном положении у исправного полупроводника лампа зажжётся, в другом — нет.

Схема проверки диодного моста с помощью лампочки

Как проверить без демонтажа

Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.

Данный метод позволяет проверить на исправность весь мост и отдельные группы.

Короткое замыкание

Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.

Один конец лампы подсоединяют к минусовой клемме генератора, другой — к плюсу. Горящая лампа указывает на короткое замыкание.

Отрицательная группа

Минусовой электрод тестера соединяют с остовом генератора, плюсовой — с одним из болтов крепления диодного моста. Отрицательная группа исправна, если сопротивление равно бесконечности.

Для проверки лампой её минус подсоединяют на обшивку генератора, плюс — к болту крепления моста. Лампа горит или мигает при неисправности в отрицательной группе элементов.

Положительная

Плюсовой щуп мультиметра подсоединяют к выводу плюса, минусовой — к болту крепления моста. При исправной группе сопротивление бесконечно.

Минус лампы связывают с болтом крепления моста, плюс прикладывают к выводу плюса. Загоревшаяся лампа указывает на короткое замыкание в положительных полупроводниках.

Второстепенная группа

Плюсовой электрод тестера прижимают к выводу 61 (обычно «плюс» дополнительного выпрямителя), минусовой соединяют с любым болтом крепления моста. Диоды исправны при показателе сопротивления, равном 1.

Отрицательный конец лампы подсоединяют к болту крепления моста, а положительный — к выводу 61. Загоревшаяся лампа указывает на неисправность в данной группе.

Мосты могут быть изготовлены из отдельных диодов или выполнены в виде монолитной конструкции (диодная сборка)

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

Смена неисправных диодов производится на элементы с таким же показателем мощности. Понижение мощности недопустимо.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Читать еще:  Двигатель Ока

Ремонт моста автомобильного генератора

Бывает, что вы «прикурили» кого то от своей TOYOTA и не заглушили при этом двигатель. Часто от такой перегрузки по току сгорает диодный мост генератора, который в свою очередь потянет за собой предохранитель на 120 ампер.
Диодные мосты на современных автомобилях часто приварены к обмотке. Мосты на таких генераторах нужно отрезать, а затем запаивать обратно на штатное место. Для ремонта удобно когда сгоревшие диоды моста находятся по краям, если же они в центре, то необходимо аккуратно разделить мост на минусовую и плюсовую пластины. На генераторах импортных автомобилей встречаются диоды припаяны непосредственно к пластине – радиатору. Что бы отремонтировать такой мост, нужна пересадка полупроводниковых кристаллов, о чём тут и пойдёт речь.

Обычно такие операции делают на производстве роботы, в стерильных камерах Но оказывается возможно такую же операцию выполнить почти в полевых условиях.
Что представляет из себя полупроводниковый кристалл? Это тонкий слоёный пирог, подпаянный с двух сторон выводами. Одна сторона кристалла в мощном диоде обычно посажена через подложку на радиатор. На пластинах генератора диоды запаяны в углублениях и закрыты силиконовым герметиком. На плюсовых пластинах кристалл посажен катодом к радиатору, на минусовых анодом к радиатору.
Для хирургической операции понадобятся: Скальпель, пинцет, спирт, припой, флюс, паяльник 100 ватт, газовая горелка, силиконовый герметик. После диагностики моста, скальпелем механически удаляем с пластины нерабочие диоды. Затем протираем посадочные места спиртом.

Теперь нам понадобятся доноры для добычи новых кристаллов. Я использую десятиамперные диоды Д242 отечественного производства, которые показали себя очень достойно в этой миссии. Так же подходят на эту роль Диоды марок Д243, Д231. Отлично работают кристаллы с 25 амперных диодов Д112, которые значительно больше по диаметру. Их я применяю в мощных генераторах на 24 вольта.

Кусачками вскрываем корпус диода и откусываем верхнюю часть вывода что бы освободить медный проводник запаянный к аноду. Затем нагреваем корпус до температуры плавления припоя и пинцетом снимаем кристалл с корпуса диода. При этом можно использовать газовую горелку или паяльник по выбору. При работе важно не перегреть сам кристалл. По этому, нагревать нужно постепенно, контролируя текучесть припоя. То же самое правило применить при посадке кристалла на пластину моста.

Теперь у вас в руках кристалл, подложка и проводник. Тонкая пластинка это кристалл, толще и больше в диаметре это подложка. Рекомендую пересаживать кристалл на пластину вместе с подложкой.

В родном положении кристалл диода Д242 сразу сядет в плюсовую пластину моста.
Если же мы хотим установить такой кристалл в минусовую пластину, то нам необходимо перепаять проводник на противоположную сторону кристалла. Для диодов с обратным включением типа Д112 другое правило: В родном положении кристаллы сядут на минусовую пластину моста, а при посадке на плюсовую пластину потребуется перевернуть кристалл.
Далее, подготавливаем место посадки на пластине, добавляем флюс и припой в нужном количестве. В качестве флюса я использую обычную твёрдую канифоль.
Начинаем нагревать газовой горелкой пластину до плавления припоя. Следить, что бы в ходе работы не отпаялись соседние диоды. Иногда для отвода тепла от стоящих рядом соседних диодов я прикручиваю в этом месте к пластине дополнительный радиатор.

Как только припой на посадочном месте расплавится, опускаем туда кристалл и даем пластине остыть. Что бы ускорить остывание, сразу после посадки кристалла охладить пластину вентилятором, для предотвращения смещения кристалла с подложки. После операции проверяем проводимость новых кристаллов мультиметром. Если с проводимостью всё в порядке подпаиваем вывод кристалла к мосту и закрываем кристалл силиконовым герметиком.

Собираем все узлы в обратной последовательности и тестируем работу генератора на стенде или на самом автомобиле.

Лада 2114 серебристый лэндведровер › Бортжурнал › Диодный мост на 8 диодов (14В 100А)

Давненько я тут ничего не писал — особо и нечего то писать если честно, кузовщина щука брат 🙂 с декабря по апрель авто простояло в гараже т.к. холодно (2 выходных при 5-дневной неделе это если честно вообще ниочем), а надо обрабатывать-красить кузов перед сваркой, вот только сейчас дело сдвинулось с места, но запись о другом…
Скажу сразу — меня мой штатный генератор никогда не напрягал выходным напряжением и ниже 13,2 они не опускалось… (хотя в морозы это уже нехорошо)
По теории я тоже все знаю что да как — просто стараюсь максимально развернуть статью для чайников :)))
Основной смысл в том, что не нужны никакие трехуровневые регуляторы — все делается штатно и самое главное безопасно
пока зимой не было возможности заниматься кузовом, занимался электрикой, в т.ч. колымами — генераторы, стартеры и т.п. и в общем то заметил что практически все генераторы (что наши, что иномарочные) имеют одинаковую конструкцию, только цена отличается раза в 4 :))))
При этом в общем то сходные по конструкции генераторы (количество обмоток, толщина провода) имеют различные токи: 80А наши и 90-110А иномарочные, а разница у них всего лишь в диодном мосте — наши генераторы комплектуются мостом с 6 диодами, импортные — 8
В принципе мысль о диодном мосте с 8 диодами меня посещала уже давно, еще с тех времен
www.drive2.ru/l/7311494/
но тогда меня заверили что таких мостов нет и никогда не было, если только от приоры (но там немного нужны доработки т.к. отличается конструкция) т.к. ситуация была по сути безвыходная довольствовался тем что есть — а именно таким же мостом как и на стоке… (хотя сразу скажу — на стоковом мосте есть места под 2 дополнительных диода, но нет самих диодов)

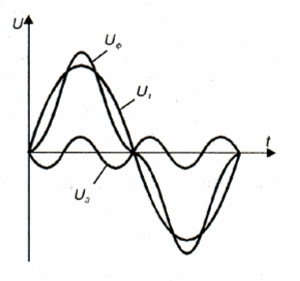

Теперь немного теории как это все выглядит и работает

в инете есть куча записей на эту тему, но те артикулы мостов которые приводятся действительно давно сняты с производства и фиг где найдешь
Была мысль воткнуть на это место обычные диоды от компвых блоков питания в корпусе ТО-220 к примеру 60CTQ100 (60А 100В), но сняв мост я понял что это не получится и придется пое…ся конкретно т.к. посадочные места под совсем другие диоды, не вариант в общем
Вообще если кому полезно будет диоды в мосте стоят 2-х видов
1. ДВА204-35-6, Диод 35А 600В
2. ДВА204-35Х-6, Диод 35А 600В (обратная полярность)

3 таких 3 других (ну или 4х4)
цена одного у поставщиков около 90 рублей/шт. т.е за 2 это почти 200, да еще надо подумать как запрессовать
вариант, но оставим его как запасной

гуглим дальше — агаа, такие же мосты 1в1 ставились на ГАЗ и характеристики там 14В 100А
однако побродив по магазинам города (ВАЗ-ГАЗ) продаваны пожимали плечами мол таких никогда не было но есть генераторы (ага 4700 :)))) в паре ВАЗовских магазинов предложили мост калино-приора но там требуются доработки… второй запасной вариант 🙂
гуглим дальше…
и вот он заветный артикул моста
5102377132001 Диодный Мост Генераторы 51-й серии (14В/100А) «ПРАМО-Электро»
Если кто задумает заказать — смотрите чтобы было именно 14В 100А а то под этим же артикулом есть и на 80А
Ну и фотки нового моста

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
